力平衡操作原理
压力与真空压力开关
可调的张力弹簧提供设定点。
过程压力(实际值)作用于膜盒上，一旦实际值和设定点调整值相抗，根据力平衡原理，一个无摩擦安装的控制杆就触发一个电动或气动切换接触器。
差压压力开关
可调的张力弹簧提供设定点。
有2个波纹管(膜盒)对抗来自2个实际过程压力(世界值)的建立起来的差压 ΔP (实际差值)。
一旦实际值和设定点调整值相抗，根据力平衡原理，一个无摩擦安装的控制杆就触发一个电动或气动切换接触器。

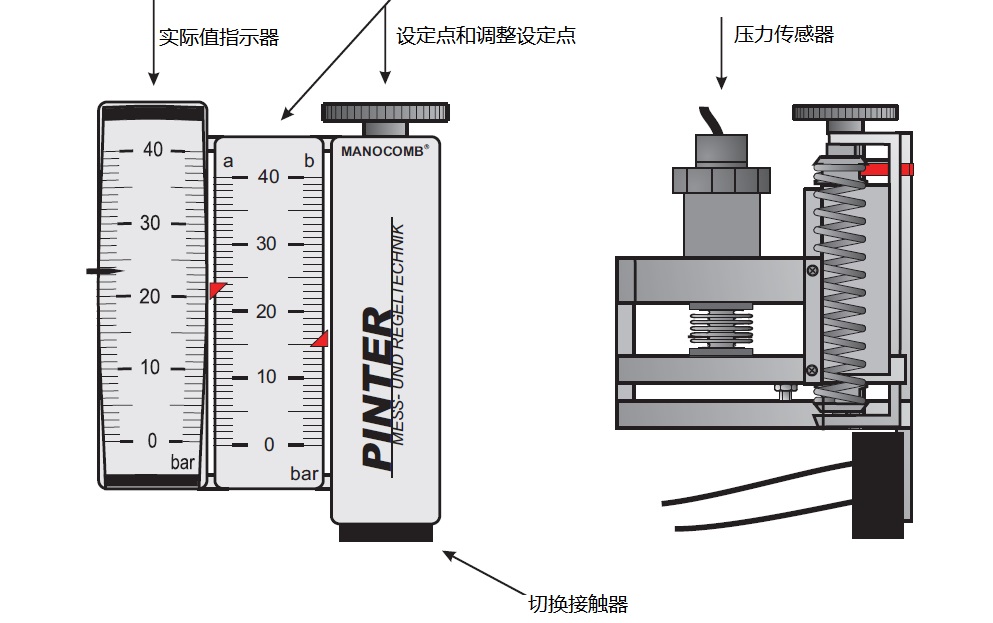

设定点调整, 实际值指示器 (压力表), 压力传感器
实际值指示：一体式压力表, 精度 1.0级，可视化实际过程压力(实际值)。
设定点及其调整：
可以用1个带齿的小齿轮调整设定点的值。
这些值可以在标定的设定点刻度 (1.0级)上清晰可见。
由于这种调整非常精密，无需其它工具或参考测量。
完整的压力范围参见第10页。
压力传感器：
一体化压力传感器 (0.5%满刻度)将实际值转换为线性4~20mA或
0~10V 模拟信号, 这些信号可编程控制可以用得到。
信号流图表
压力开关，用于压力与真空
压力开关带1个或2个切换接触器及1个过程连接
压力开关带1个切换接触器可读出一个压力值, 即1个设定点(SP)。
带2个切换接触器，可读出2个压力值，即2个设定点，可以并排或并行读出。
一个压力开关带1个过程可读出一个压力管道的变化。
压力开关带2个切换接触器和2个过程接头。
一个压力开关带2个过程连接在一个压力管道阻力前后或从2个不同的压力管道，读出压力值。
型号2KP（2K2AP）装配有2个独立的测量系统。它和在一个外壳里的2个压力开关1K(1KA)相对应。
差压压力开关
差压 (ΔP = P1 - P2)由差压开关来确定。
该差压触发1个或2个切换接触器。1个切换接触器的型号标记为1KPDi, 1K2APDi；2个切换接触器的型号标记为2KPDi, 2K2APDi。
 |
