Pinter压力表类型及过程连接


●发布时间:2013-7-17  ●   ●信息来源:上海皇龙自动化工程公司  ●作者:站长

0

压力表类型

压力表是一种有灵活性测量元件的仪器。

测量元件由金属(不锈钢, 铜合金)制成。一旦测量元件受压,随着压力增加,测量元件也成比例的变形(在压力增加时“膨胀”,在负压时“拉伸”)。
当测量元件过压时,有可能形状不能恢复--这可能导致错误工作,因为测量元件不能再回到其原始形状。

如果测量元件变形可以控制,它就可以按照自己的路线往复,然后传输到一个轴。指针附着到这个轴上,就可以使其位移变成在刻度盘上可读。

根据不同的测量元件及适合不同的应用,分3种压力表。

1、波登管压力表 型号P1

用途: 用于腐蚀性气态和液态、粘度不高的介质
应用:
蒸汽技术和电能技术,
化学工程和化工行业,
医药和食品行业,
一般机械工程, 气动, 液压

2、膜盒式压力表 型号P2

用途: 用于腐蚀性气体和干燥介质
应用:
气体生产线,
医疗用,
分析用,
过滤技术,
气动燃油压力表,
仪器标定

3、膜片压力表  型号P3

用途: 用于腐蚀性液态和气态介质,带开口法兰,适合高粘度和污染的介质
应用:
化学工程和化工行业,
水处理和污水处理

过程压力>600mbar时,推荐使用安装好化学密封的波登管压力表。因为有很多种化学密封,可以有不计其数的解决方案并可以获得更精密的读数。详见产品目录“化学密封”。

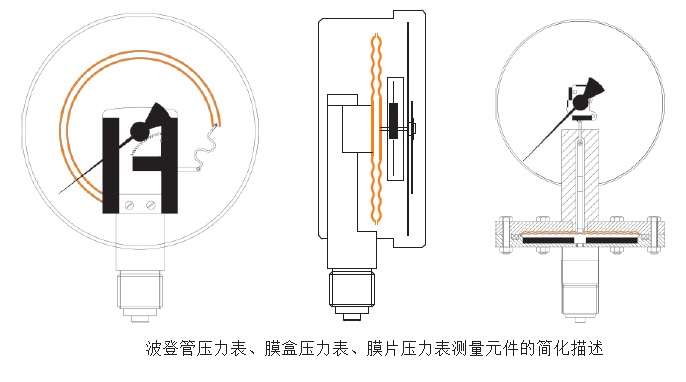

Pinter压力表分类及测量机构



过程连接类型

BSP螺纹 (EN 837)
每种型号都有1/4”BSP外螺纹或1/2”BSP过程连接。
可选其它BSP外螺纹或内螺纹。

NPT螺纹

可选其它外螺纹或内螺纹。
如1/2”MNPT, 1/2”NPT外螺纹, 1/4”NPT外螺纹

Ermeto接头
可选,有不同型号, 如ER6, ER8, ER10, ER12

VCR 接头

可选带吹扫气体的应用

气动连接
可选用于连接ø6软管

法兰连接

可选,有不同型号 (DIN或ANSI/ASME), 如DN25, DN40, DN50, DN80, DN 1”, DN 1.5”, DN 2”.

化学密封
特别用于腐蚀性、高粘度、污染、结晶或热介质,推荐使用化学密封。
化学密封有不同型号,如法兰型、螺纹型、卡子型。
