透过火焰测温的红外原理及德国DIAS红外测温仪

 01    透过火焰或烟气测温或热成像

我们在《从浓烈的烟气、缭绕的火焰中获得物体温度和热图像案例》、《德国DIAS透过火焰测温成像》、《火焰缭绕时，如何测量火焰后面的物体温度和热成像呢？》中我们了解到，红外测温仪或红外热像仪，在采用波长3.9μm时，红外测温仪是可以穿透火焰、测量火焰后面的物体的温度的，同样，红外热像仪是可以穿透火焰、对火焰后面的物体进行热成像的。

这里再来谈谈《火焰缭绕时，如何测量火焰后面的物体温度和热成像呢？》谈得比较少的红外原理。

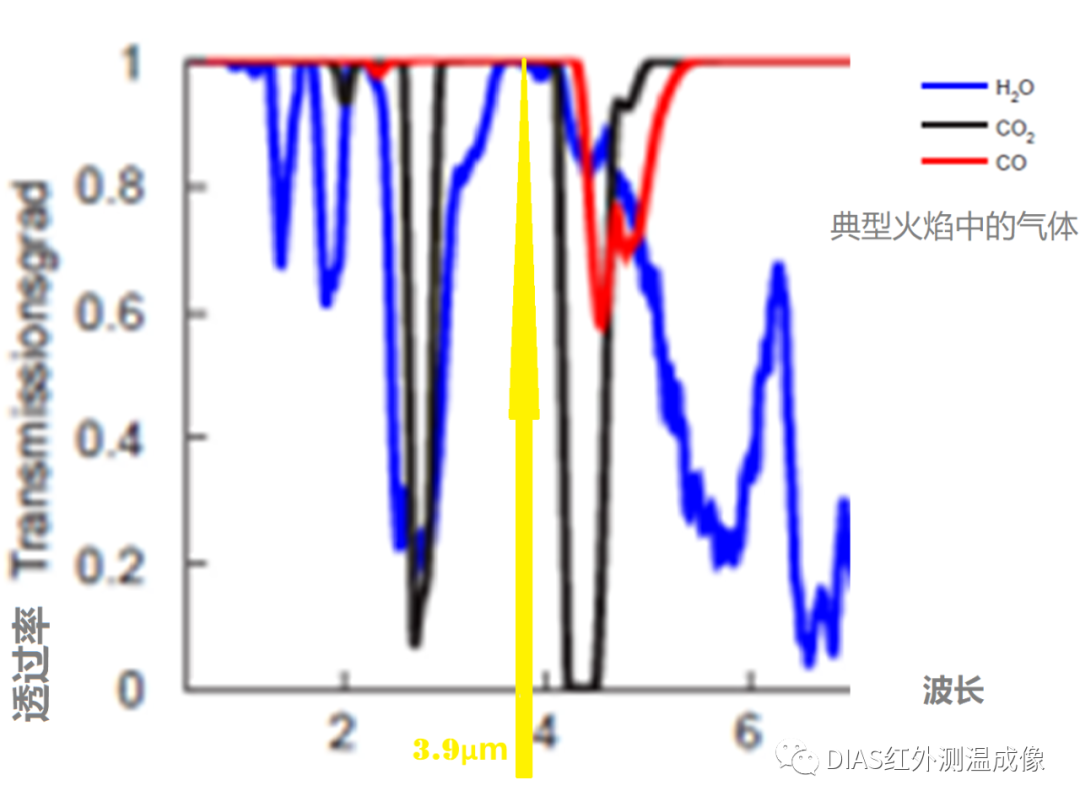

1. 首先来看看典型气体中的成分及红外透过程度：

从上图可见，红外波长在3.9μm(黄色)时，红外的透过率程度几乎是100%，不受火焰中H2O、CO2、CO的影响，换言之，如果红外波长为3.9μm，红外能量就不受火焰的影响。

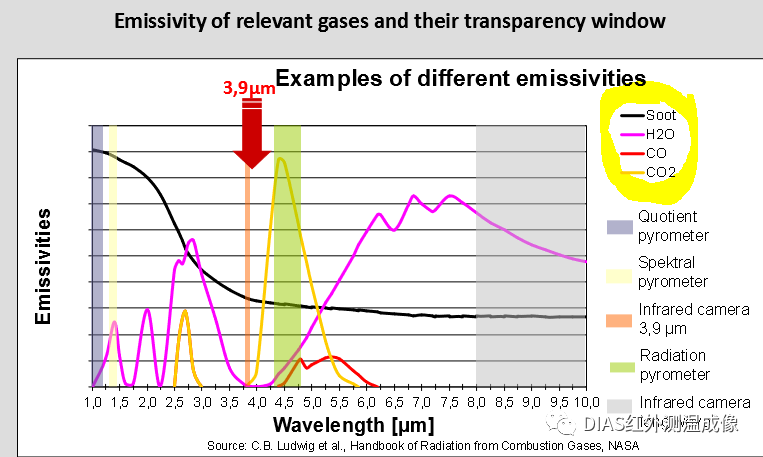

2. 再看看燃烧气体的中的相关成分的发射率：

这张图表明，在3.9μm(向下的红色箭头指示的地方、那条橘红色的所在点)，火焰中的H2O、CO2、CO的发射率很低，几乎接近为零；这意味着3.9μm红外能量的透过率非常高 。所以测温成像不受火焰影响。

02 透过火焰测温的红外测温仪测试

请参见：

透过火焰测温的红外原理及红外测温仪 (qq.com)(视频)

测试结果比较：

• DA10F或DY10F(3.9µm)，不受火焰影响

• 和双色红外测温仪(DSR10N,0.7~1.1µm)对比，火焰影响较小；但会引起信号产生峰值

• 和中波红外测温仪DPE10MF(3~5µm)对比，火焰影响测量为中等程度

• 和长波红外测温仪(DY10L,8~14µm)对比 ，火焰影响很大, 测温极其不稳定



  03 德国DIAS红外公司透过火焰测温的红外测温仪型号
