310R2不锈钢调压阀 , 用于压缩空气、一般气体和液体
规格：
单位：
浏览次数：1867
性能标签：
310R2不锈钢调压阀 , 用于压缩空气、一般气体和液体 , 入口压力可达50bar(725psi) , 出口压力0.2-1.5bar , 0.3-3bar , 0.8-8bar , 1.5-15bar , 3-30bar , 50-50bar , 流量系数: Kv= 3 Nm3/h
产品详细描述

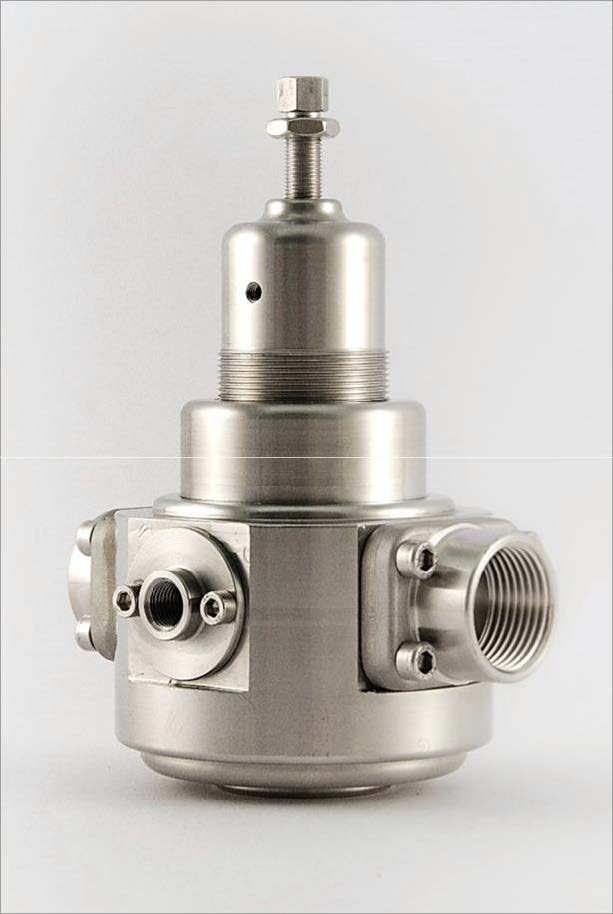

310R2不锈钢调压阀 , 用于压缩空气、一般气体和液体
特征
调压阀 ，用于入口压力可达50bar(725psi)(标准型号)。
接头¾’’-F和 1’’-F 通过法兰拧紧到阀体上。其它接头按要求供货。
出口压力由不锈钢活塞(AISI 316L)控制。
平衡主阀。
可选ATEX防爆型。
铭牌 II2GDcIICX。
用于潜在爆炸性区域: 1, 21, 2, 22 (不适合矿用和0区)。
该产品符合产品指南97/23/CE (PED)。
可用的单元组合: 过滤器 + 调压阀 + 润滑器
性能指标
重量: ~3.6 Kg (~ 7.9 lb)
操作温度: -20°C ~ +80°C (-4 ° F~ + 176° F) ，标准型
主阀泄露分类: VI (气密) 流量系数: Kv= 3 Nm³/h
防护等级: IP25
G ¼接口，用于出口压力表
材料
阀体和阀帽: 不锈钢 AISI 316L
阀内零件: 不锈钢 AISI 316L
主阀弹簧: 不锈钢 AISI 302
调节弹簧: C85镀镍NiP/Fe 15 μm, 不接触流体
活塞: 不锈钢 AISI 316L
O型圈: FPM (其它复合材料按要求供货)
主阀垫圈: FPM (其它复合材料按要求供货)
附件
压力表: 精度等级1.6
锁紧螺母: P35017030304
安装支架和锁紧螺母包: M1H301
过压释放功能 (不适用于一般气体和液体)
备件
压力表
完整备件包: 网过滤器, 完整主阀, O型圈.
可用的型号
| 型号 | 入口压力 bar | 出口压力 bar | 入口接头 | 出口接头 | 订货代码 | 介质 |
| 310R2 | 15 | 0.2~1.5 | G 1-F | G 1-F | 310R2# | NH3 |
| 30 | 0.2~1.5 | G 3/4-F | G 3/4-F | 310R2# | O2 | |
| 1" NPT-F | 1" NPT-F | 液体 | ||||
| 3/4" NPT-F | 3/4" NPT-F | * | ||||
| 空气释放 | ||||||
| 310R2 | 15 | 0.3~3 | G 1-F | G 1-F | 310R2# | NH3 |
| 30 | 0.3~3 | G 3/4-F | G 3/4-F | 310R2# | O2 | |
| 1" NPT-F | 1" NPT-F | 液体 | ||||
| 3/4" NPT-F | 3/4" NPT-F | * | ||||
| 空气释放 | ||||||
| 310R2 | 30 | 0.8~8 | G 3/4-F | G 3/4-F | 310R2# | O2 |
| 1" NPT-F | 1" NPT-F | 液体 | ||||
| 3/4" NPT-F | 3/4" NPT-F | * | ||||
| 空气释放 | ||||||
| 310R2 | 50 | 1.5~15 | G 3/4-F | G 3/4-F | 310R2# | O2 |
| 1" NPT-F | 1" NPT-F | 液体 | ||||
| 3/4" NPT-F | 3/4" NPT-F | * | ||||
| 空气释放 | ||||||
| 310R2 | 50 | 3~30 | G 3/4-F | G 3/4-F | 310R2# | O2 |
| 1" NPT-F | 1" NPT-F | 液体 | ||||
| 3/4" NPT-F | 3/4" NPT-F | * | ||||
| 空气释放 | ||||||
| 310R2 | 50 | 5~50 | G 3/4-F | G 3/4-F | 310R2# | O2 |
| 1" NPT-F | 1" NPT-F | 液体 | ||||
| 3/4" NPT-F | 3/4" NPT-F | * | ||||
| 空气释放 | ||||||
| * 代表空气 - N2 - He - Ar - H2 - C3H8 - CH4 - CO2 - N2O | ||||||
形成产品代码
| 10系列二级不锈钢 AISI316 调压阀 AA BB CC DD E F GG |
|||||
| AA | 接头 | Q0 | G 3/4-F | ||
| R0 | G 1-F | ||||
| X0 | 3/4" NPT-F | ||||
| Y0 | 1" NPT-F | ||||
| BB | 入口压力 | D0 | PS 30bar | ||
| E0 | PS 50bar | ||||
| CC | 出口压力范围 | A0 | Pout 0.2~1.5bar | ||
| B0 | Pout 0.3~3bar | ||||
| D0 | Pout 0.8~8bar | ||||
| E0 | Pout 1.5~15bar | ||||
| F0 | Pout 3~30bar | ||||
| G0 | Pout 5~50bar | ||||
| DD | 流体类型 | 15 | O2 | ||
| 18 | EPDM 用于液体 | ||||
| 19 | FPM 用于液体 | ||||
| 98 | EPDM | ||||
| 99 | FPM | ||||
| E | 释放 / 释放 | 0 | 无释放 | ||
| 1 | 释放 | ||||
| F | 产品标志 | I | ID | ||
| GG | 无附件 | 00 | 无附件 | ||
| 6 | 压力表 | ||||
产品代码构成举例
310R2#R0 D0 D0 99 0 I 00
310R2#: 二级调压阀“10系列” AISI 316L
R0:接头 G 1-F
D0: 最大入口压力 30bar
D0: 出口压力范围 0.8-8bar
99: FPM材料O型圈
0: 非释放型
I:意大利ID公司
00: 无附件
