现在位置: 首页>产品中心德国DIAS红外测温仪 > 40系列二线制红外测温仪 > 玻璃专用型红外测温仪, DT40G

玻璃专用型红外测温仪, DT40G

规格:DT40G

单位:

浏览次数:13501

性能标签:

玻璃专用型红外测温仪 , DT40G , 二线制 , 5.14 μm , 100~1300 °C , 200~1400°C , 500 ~ 2500°C , 已经大量使用在锡槽、退火窑上


0


产品详细描述


低价格、玻璃专用型,大陆最少100条玻璃生产线的应用

德国高质量的保证

常备库存数量:>50套; OEM用户、设计公司的最佳选择

每条生产线赠送一根DIAS生产的USB通信电缆线,方便最终用户调整红外测温仪参数

免费软件PYROSOFT SPOT





主要性能:

  • 数字2线制红外测温仪,测温范围100°C~2500°C
  • 玻璃专用波长:5.14μm
  • USB通信接口,直接连接到计算机,无需供电
  • 最大值和最小值存储或最大值存储
  • 不锈钢外壳

典型应用有:

浮法玻璃、平弯钢化玻璃、汽车玻璃、太阳能玻璃、压延玻璃、超白玻璃、家电玻璃、器皿玻璃 ...... 等



性能指标一览

技术数据

型号

DT40G

测温范围

100~1300°C



200~1400°C *



500~2500°C *

子测温范围

在测温范围内可调, 最小跨度50°C

光谱范围

5.14µm

光学系数

100,300,800,1200

距离系数

50:1

测量误差1

1.0%测量值或1 K

重复精度1

0.5%测量值或1 K

NETD2

0.1°C

响应时间(t95)

60ms, 可调,达100 s

发射率

0.200~1.000

存储方式

最大值或最小值存储, 可通过通信接口调整

输出信号

 4~20 mA, 线性,最大负荷: 600 Ω @ 24 V

通信接口

电隔离 USB 通信接口

瞄准

无瞄准或可选激光瞄准灯,* 可选内置LED瞄准灯

软件

Windows®PYROSOFT Spot, 可选: PYROSOFT Spot Pro

可调参数

发射率, 响应时间, 温度单位°C°F 存储方式, 子测温范围,可通过接口和软件调整

供电电源

24VDC±25 %, 残留纹波 500 mV, LED 瞄准灯: 7~30VDC, < 200 mW

功耗

最大0.6 W (无瞄准灯)

运行温度

0~70°C

存储温度

–20~70°C

重量

450g

尺寸

螺纹M40x1.5, 长度 125mm

外壳

不锈钢,带插座

防护等级

IP 65 (符合DIN EN 60529DIN 40050)

CE认证

遵守EU规范

供货范围

DT 40L/DT 40F/DT 40G/DG 40N / DS 40N, 操作手册, 安装螺母,检测单



 Windows®PYROSOFT Spot,连接电缆需单独订货

1. 经过黑体炉标定, Tamb=23°C, ε=1, t95=1s, 取最大值 2. 噪声等温差. * 可选内置LED瞄准.

机械、电气、光学附件

机械附件、电气附件、光学附件
5芯连接电缆 长度: 2m, 5m, 10m, 15m, 20m, 25 m 30 m
USB连接电缆 1.8m屏蔽电缆
供电电源 24 VDC, 0.6 A
安装支架 固定式 可调式
空气吹扫器 不锈钢,空气压力0.1~0.5bar,无油
水冷套 不锈钢,带空气吹扫器
真空法兰 KF16,带硒化锌窗口
激光瞄准灯 带螺纹 (仅适用于不带内置LED瞄准灯的红外测温仪)
DHP 1040 红外测温仪用手持式编程器
激光抑制器 940nm1064nm激光抑制器,用于DG40NDS40N

DT40G机械附件安装及组合安装



参见:40系列机械附件安装组合



现场安装图片

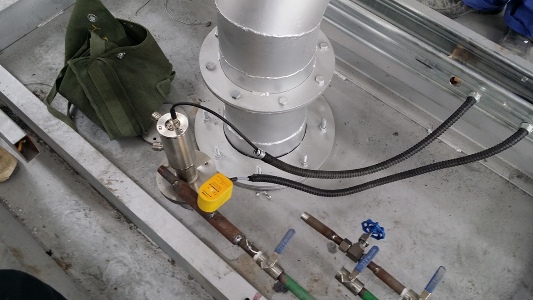

浮法退火窑A区红外测温仪DT40G



安装在浮法玻璃退火窑A区的DT40G红外测温仪

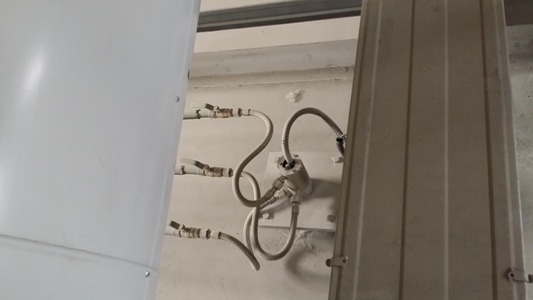

浮法玻璃生产线退火窑B区红外测温仪DT40G



安装在浮法玻璃退火窑B区的DT40G红外测温仪



正在安装的浮法玻璃生产线退火窑出口红外测温仪DT40L



 正在安装的浮法玻璃退火窑出口的DT40L红外测温仪



光学镜头类型VVIVIIVIII

光学系数(1003008001200)
光学系数100(光圈D=15mm13mm) 光斑尺寸M(mm)
型号 瞄准灯 测量距离 0 50 95 150 200 250 300
DT40G(100~2500°C)   15.0 7.9 1.6 11.0 20.0 28.0 37.0
DT40G(200~2500°C) LED   13.0 7.1 1.7 11.0 18.0 26.0 34.0
DT40F(400~2500°C LED   13.0 7.2 2.0 12.0 19.0 27.0 35.0
 光学系数300(光圈D=15mm) 光斑尺寸M(mm)
型号 瞄准灯 测量距离 0 100 250 260 400 500 600
DT40G(100~2500°C)   15.0 10.8 4.6 4.2 15.0 22.0 29.0
DT40G(200~2500°C) LED   15.0 11.0 4.5 5.3 17.0 25.0 32.0
 光学系数800(光圈D=15mm) 光斑尺寸M(mm)
型号 瞄准灯 测量距离 0 300 500 600 800 1000 1200
DT40G(100~2500°C)   15.0 14.6 14.4 14.3 14.0 18.0 24.0
DT40G(200~2500°C) LED   15.0 14.6 14.4 14.3 14.0 18.0 24.0
 光学系数1200(光圈D=15mm) 光斑尺寸M(mm)
型号 瞄准灯 测量距离 0 600 1000 1200 1500 2000 2400
DT40L(-40~1000°C)   15.0 19.5 22.5 24.0 33.8 50.0 63.0

红外测温仪软件:

1. 红外测温仪参数设置和数据记录软件:PYROSOFT Spot

2. 红外测温仪参数设置、数据记录、联网专业版软件:PYROSOFT Spot Pro



参数设置和显示用手持式编程器 手持式编程器DHP1040



德国DIAS红外测温仪 40系列接线示意图:



德国DIAS红外测温仪40系列接线图

德国DIAS红外公司玻璃行业用红外测温仪:

用于超薄玻璃(<1mm)的玻璃专用型红外测温仪

1. 低价格、二线制玻璃专用型红外测温仪DT40U(300~1100°C)

2. 超薄玻璃专用型红外测温仪DT54U(350~1200°C)

用于厚玻璃(>1mm)的玻璃专用型红外测温仪

1. 常用二线制玻璃专用型红外测温仪DT40G(100~2500°C)
2. 低价格、二线制玻璃专用型红外测温仪DT42G(100~2500°C)

3. 四线制玻璃专用型红外测温仪DA44G(50~2500°C)

4. 小探头、玻璃专用型红外测温仪DT4G

5. 高精度玻璃专用型红外测温仪DT54G(100~2500°C)

6. 高精度玻璃专用型红外测温仪DT56G(100~2500°C)

7. 高精度玻璃专用型红外测温仪DY10G(150~2500°C)

用于玻璃窑炉测量熔融玻璃的红外测温仪

    玻璃窑炉用光纤红外测温仪DSF30NG,DSF34NG(600~1800°C)

用于测量玻璃窑炉炉壁的红外测温仪

1. 手持式红外测温仪DG80NV(350~2000°C)

2. 固定式红外测温仪DG42N(350~1800°C)

德国DIAS玻璃专用型红外扫描热像仪:

1、超薄玻璃专用型红外扫描热像仪 ,  PYROLINE 256U  compact ,  测温范围150~800°C , 7.9微米

2、超薄玻璃专用型红外扫描热像仪 ,  PYROLINE 256U  protection ,  测温范围150~800°C , 7.9微米

3、PYROLINE 128G compact 或 compact+ (450~1250°C ,IP54) 玻璃专用型红外扫描热像仪

4、PYROLINE 256G compact 或 compact+  (450~1250°C ,IP54) 玻璃专用型红外扫描热像仪

5、PYROLINE 128GS compact 或 compact+  (250~800°C ,IP54) 玻璃专用型红外扫描热像仪

6、PYROLINE 128G protection (450~1250°C ,IP65) 玻璃专用型红外扫描热像仪

7、PYROLINE 256G protection (450~1250°C ,IP65玻璃专用型红外扫描热像仪

8、PYROLINE 128GS protection (250~800°C ,IP65) 玻璃专用型红外扫描热像仪

德国DIAS玻璃专用型二维红外热像仪及系统

1. 玻璃专用型红外热成像仪PYROVIEW 640G compact+ (IP54 , 200~2500°C)

2. 玻璃专用型红外热成像仪PYROVIEW 640G protection(IP65 , 200~2500°C)

3. 带探针的玻璃窑炉红外热成像仪集成系统PYROINC 640G (600~1800°C)

德国DIAS红外扫描热像仪和红外热像仪常用软件

1、简易版软件PYROSOFT compact
2、专业版软件PYROSOFT Professional
3、带输入/输出的专业版软件PYROSOFT Professional IO

4、自动化控制软件PYROSOFT Automation

5、多台红外扫描热像仪软件PYROSOFT MultiCam (可达8台)

6、多台红外扫描热像仪自动化控制软件 PYROSOFT Automation SC

7、集成商软件开发包SDK : PYROSOFT DAQ
