玻璃窑炉炉膛红外成像和测温系统 , PYROINC 380G , PYROINC640G

规格:PYROINC640G , 内窥式红外热成像系统

单位:

浏览次数:9406

性能标签:

带探针的玻璃窑炉用红外热像仪 , 红外相机 ,PYROINC 380G , PYROINC640G , 测温范围600°C~1250°C,可选达1800°C , 内窥式红外热像系统


0


产品详细描述


玻璃窑炉炉膛红外成像和测温系统PYROINC 380G

2014-5月改内核为PYROVIEW 640G Protection,

新型号为PYROINC 640G

特征

• 温度测量范围:600°C~1250°C;可选达2500°C

• 测量频率:50Hz
• 非制冷微型热辐射计,384×288像素(新型号像素640*480)
• 窑炉探针带用于燃烧室的空气吹扫器和水冷系统
• 有不同的探针长度和不同的视场角,可选带倾角的视场角
• 坚固的外壳(IP65)带可选水冷系统
• 通过光纤进行实时数据采集
• 可触发测量、报警监视和阈值监视
• 较大的动态范围和16位A/D转换增加精度
• 可定制系统解决方案:带自动伸缩和旋转装置、用于监视冷却介质或吹扫空气的控制柜、客户定制的软件。


应用

PYROINC 640G 在线红外热像仪提供玻璃窑炉的非接触式温度测量
热像仪的典型应用有:包含玻璃窑炉热过程优化以及堆积物探测。

软件

PYROSOFT软件适合Windows®下使用,有浏览版Viewer、Compact版、专业版Professional、适合用户开发环境的DAQ版、基本版Basic、适合参与控制的控制版Control;该系列软件功能强大,允许用户记录、存贮、浏览测量数据和热像图,允许用户操纵和控制热像仪。主要特征如下:


• 实时数据记录

• 分区定义、报警监视、阈值监视

• 趋势分析

• 数据输出(正文、位图、视频格式)

• 通过PROFIBUS总线、模拟量和数字量输入/输出、其它类接口进行过程控制。


用户可以通过编程接口(Windows®-DLL) 编程,用于用户的系统集成。

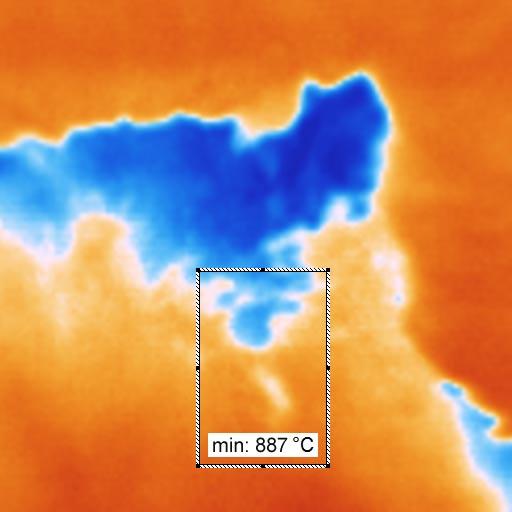

窑炉内热像图


技术指标

型号 PYROINC640M PYROINC640F PYROINC640C PYROINC640G
光谱范围(其它按要求定制)   MWIR 带火焰滤光片 CO2 玻璃
 3~5 µm   3.9 ± 0.1 µm   4.55 ± 0.05 µm  4.8~5.2 µm
探测器  二维非制冷红外热辐射计
像素  640 x 480  640 x 480  640 x 480  640 x 480
帧频 (可调)   50 Hz   50 Hz   50 Hz   50 Hz
测温范围(其它范围可定制) 300-1,000°C  600-1,250°C 600-1,250°C  600-1,250°C
  (可选到 1800°C) (可选到 1800°C) (可选到 1800°C)
温度分辨率 (NETD) 1K
 (f=1Hz/T目标=1,000°C)
光学系数 28°*21°/ø70mm-200 mm   61°*48°/60°左侧斜视/ø104mm*1055mm
(FOW) / 43°* 33°/ø70mm-200mm   61°*48°/ 60°斜视/ø104mm*1055mm
探针直径(其它按要求定制) 67°x52°/ø90mm-500mm   45°x 45°/ø104 mm*1055 mm
测量误差 2% 测量值 (T 目标温度)
调焦 1 m~无穷远
文件格式  16 位数字
接口 光纤接口,50 Hz 数据传输或快速以太网(标准)
外壳 / 尺寸/ 重量  IP65 (NEMA 4) 铝铸造外壳 / 196 mm x 266 mm x 100 mm / 3.2 kg
接头 螺旋式连接器 (16 )用于供电,- 光纤插入式(2 )
2 x (4 mm,最大压力2 bar)
1 x 加压空气 ( 4 mm,最大压力 2 bar)
数字 I/O 通道 最大 4 个通道 (LED 输入(5 V UE 25 V)和光电耦合输出(IC 50 mA, UE 25 V))
供电输入 18~36 V DC, 10~20 VA
操作温度 (热像仪)   -25 to +150°C (标准,可选带集成的水冷系统)
操作温度 (探针)    +2000°C
存储温度  -20~ +70°C, 最大相对湿度 95 %
软件 1PYROSOFT Basic (免费) 用于数据采集、存储、可视化及数据输出
      *.BMP, *.XLT and *.TXT (ASCII)文件。 (Windows® XP)
2PYROSOFT Analyzer(可选) 用于数据采集、存储、可视化、专业数据分析、形成
     *.HTML *.DOC报告,数据输出格式*.BMP, *.JPG, *.EMF, *.AVI, *.CSV*.TXT(ASCII)文件
3PYROSOFT Control (可选) 用于数据采集、存储、可视化、工业数据分析、I/O-通道
     和数据输出格式*.BMP, *.XLT *.TXT (ASCII) 文件
4PYROSOFT INC Control (可选) 用于数据采集、专业数据分析、I/O 通道和数据输
     出格式*.BMP, *.XLT, *.TXT (ASCII)
5、可定制软件控制垃圾焚烧炉的着火分区。



资料下载 : PYROINC 640系列资料请向chris52160281#163.com 索取。
