智能制造:PYROINC320F燃烧室红外热像监控系统

规格:PYROINC320F, PI320F

单位:

浏览次数:495

性能标签:

智能制造:燃烧室红外热像监控系统PYROINC320F , 可以透过火焰测温成像 , 波长约3.9微米 , 测温范围600~1250°C


0


产品详细描述




智能制造:燃烧室红外热像监控系统PYROINC320F



这个和PYROINC768N红外热像监控系统是不同的,在于:


1、PYROINC320F,可以穿透火焰测温成像,也就是测量火焰后面的物体的温度和成像;


2、像素为320x240,比PYROINC768N的像素要低。





性能指标:



型号 PYROINC320F
光谱范围 ~3.9μm
测温范围 600~1250°C
传感器 非制冷微型热辐射计
像素 320x240
光学镜头 28°x21° 43°x33° 67°x52° 60°倾斜,75°x54°
测量距离 >1m >1m >1m >1m
光学分辨率 1.5mrad 2.3mrad 3.7mrad 4.1mrad
调焦方式 电动调焦 电动调焦 电动调焦 电动调焦
误差 2%测温值
NETD < 1K (1000 °C, 50 Hz)
帧频 50Hz
响应时间 40ms
通信接口 千兆以太网
接口 HAN模块化接头 (操作电压,数字输入和数字输出,以太网)
重量 10kg
供电电压 12~36VDC, 功耗7~10VA
外壳 不锈钢外壳, 1040mm, 气冷Φ114mm,水冷Φ104mm
操作温度 -10~55°C(内部仪器温度)
存储温度 -20~70°C,相对湿度95%
软件 PYROSOFT,可定制特殊软件



安装附件



但PYROINC320F的附件和PYROINC768N的安装附件是一致的,请参见:PYROINC768N红外热像

监控系统。

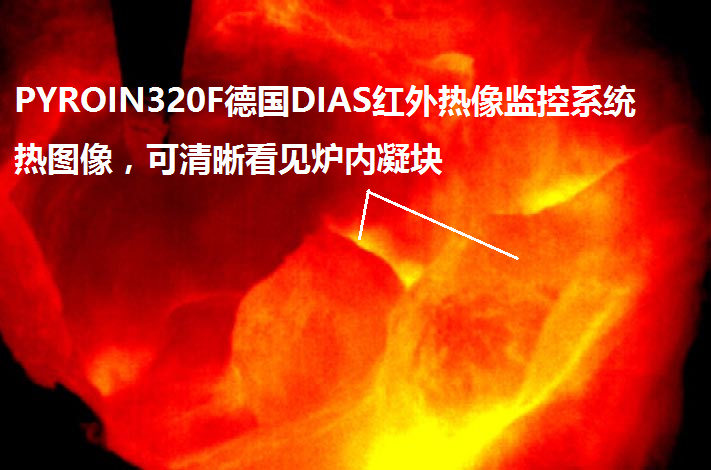

 看不到火焰的红外热图像:



锌回收回转窑PYROINC320F



锌回收Zinc cycling回转窑PYROINC320F红外热像监控系统,可以清晰看到窑内的凝块
