523系列自动切换系统



规格: 523系列
单位:
浏览次数: 1660
性能标签: 523系列自动切换系统,连续气体输送系统,适用于超高纯或腐蚀性气体应用,特别是实验室或工业用气体



0
523系列自动切换系统

在线购买

产品详细

523系列自动切换系统为连续气体输送系统,适用于超高纯或腐蚀性气体应用,特别是实验室或工业用气体,在这些场合需要自动改变气瓶或储罐在供气源到储备供应的优先顺序,但对正在用气的管道不产生压力波动。可选内部压力开关、警告灯、独立的远程报警指示储罐压力低并告知更换快耗尽的气瓶。

高级特征

• 400系列316L不锈钢元件,Capsule® 阀座
• 金属面密封,不可能有气体污染
• 集成式管道调压阀,在充气转换时稳定管道压力
• 管道压力可变,管道压力现场可改变
• 易于使用的切换阀,一个旋钮切换气瓶优先级
• 集成式汇流排系统,易于安装

远程报警*

1、提供气瓶耗尽的声光告示,一个Advantium 8 远程报警系统可以对4个切换系统站进行监视和供电
2、本安栅,用于易燃气体或危险区域 (class 1,division 1, group A, B, C或D)
3、继电器输出,易于集成到其他报警系统
4、电话拨号盘*,提示多个需要更换的耗尽的气瓶位置
5、计算机通信接口*,通过RS-232接口进行串行通信
* 可选

材料

切换阀:316L不锈钢棒料
管道调压阀:316L不锈钢棒料
膜片:316L不锈钢
箱体:丙烯酸粉末涂层钢材
管接头:316不锈钢
内部阀座和密封:PTFE
压力表和压力开关:316不锈钢
止回阀:316不锈钢,带Viton®密封

技术指标

最大入口压力:3000 PSIG (210 BAR)
温度范围:-40~140°F (-40~60°C)
最大流量 (100 PSIG):600 SCFH (283 LPM)
入口连接:½” FPT
出口连接:¼” 不锈钢卡套接头
氦气泄漏率:1 x 10-8 scc/sec
重量:40 lbs. (18 kg),见汇流排技术指标

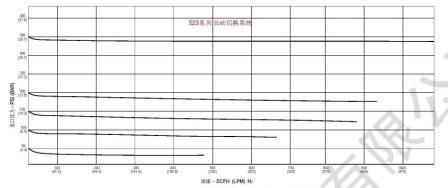

流量曲线图


 选型信息

523 A B C D -CON 选项
系列 出口压力 入口连接 气瓶/ 装配 猪尾管
523 2: 0-50 PSIG 0: ½” FPT, 用于无毒气体 0: 无入口连接** 1: 无报警装置 请指定 C: 紧凑型
  3: 0-100 PSIG 1: 不锈钢汇流排, 用于无毒气体 1: 一个气瓶 4: 有报警装置 入口连接 汇流排
  4: 0-200 PSIG   (每个站36"柔性猪尾管) 2: 二个气瓶 * (报警装置单 (如可用) (6"垫圈)
  5: 0-350 PSIG 3: 隔膜阀, 用于无毒气体* 3: 三个气瓶* 独订购)
  7: 0-150 PSIG   (236“柔性猪尾管)  4: 四个气瓶 *在易燃气体 CGA
    4: 不锈钢汇流排, 用于无毒气体 5: 五个气瓶 或危险场合 DIN 477
      (每个站24"柔性猪尾管) 6: 六个气瓶 需用本安栅 BS 341
    5: 不锈钢汇流排, 用于有毒气体 7: 七个气瓶   其他可用
      (每个站36"柔性猪尾管) 8: 八个气瓶
    6: ½" FPT , 带捕捉排气 9: 九个气瓶
    7: 不锈钢汇流排, 用于有毒气体 0: 十个气瓶
      (每个站24”柔性猪尾管) A: 十一个气瓶
    8: 隔膜阀, 用于有毒气体*† B: 十二个气瓶
      (236”柔性猪尾管) C: 十三个气瓶
    9: 隔膜阀* D: 十四个气瓶
      (272"不锈钢猪尾管) E: 十五个气瓶
    * 每侧仅1个气瓶 ** 汇流排选项如选B
    包含捕捉排气 那么0 = 十个气瓶
