586系列应急切断阀
规格：586-1001, 586-1002, 586-2001, 586-2002
单位：
浏览次数：495
性能标签：
586系列应急切断阀, 四种型号, 586 1001, 586 1002, 586 2001, 586 2002
产品详细描述
586系列紧急切断阀非常适合用作高纯、易燃、有毒或腐蚀性气体系统中的安全装置，在这些系统中需要对气体供应和流量进行故障安全切断。与典型的电磁阀不同，这些截止阀具有金属对金属隔膜密封，使其适用于实验室应用。紧急切断阀旨在为自动化实验室系统提供过程控制。高纯度紧急切断阀套件连接到CONCOA调节器的入口，并在产品和入口源之间进行切换。它们已准备好使用CONCOA 585紧急切断控制器进行开箱即用控制，并可集成到任何气体输送系统中以提供瞬时切断。
主要特征
- 金属对金属密封，防止气体污染
- Elgiloy®隔膜支持长寿命和高性能
- 气动驱动设计确保了响应速度和高耐用性
主要性能
- 最大入口压力：3500PSIG（240Bar）
- 主阀：316L不锈钢
- 最大阀座泄漏率：2 x 10-8scc/sec氦气
- 温度范围：-65~150°F（-54~66°C）
- 氦气泄漏完整性：1 x 10-8scc/sec
- 执行器外壳：镀镍铝
- 执行压力：70 PSIG-125 PSIG（5~8bar)气开型
订货信息：
| 订货代码 | 描述 | 流量系数 | 最大入口压力 |
|---|---|---|---|
| 5335008 | 高压应急切断阀，具有1/4 “FNPT过程接口及1/8”FNPT气动入口 | 0.14 | 3500PSIG(240BAR) |
| 5337008 | 高压应急切断阀，具有1/2 “FNPT过程接口及1/8”FNPT气动入口 | 0.30 | 3500PSIG(240BAR) |
| 533H008 | 高流量应急切断阀，具有1/2 “FNPT过程接口及1/8”FNPT气动入口 | 0.96 | 1000PSIG(70BAR) |
| 5861001 | 585系列紧急切断控制器单阀套件，有1个1/4"FNPT应急切断阀(5335008), 1个1/4“MNPT旋转接头， 气动入口上的1/8英寸软管倒钩 (用于连接应急切断阀的每一侧), 4个背部带胶布的线夹 | 0.14 | 3500PSIG(240BAR) |
| 5861002 | 585系列紧急切断控制器双阀套件，有2个1/4"FNPT应急切断阀(5335008), 2个1/4“MNPT旋转接头 (用于连接应急切断阀的每一侧), 气动入口有1/8英寸的软管倒钩，带42英寸聚氨酯管的三通, 4个背部带胶布的线夹 | 0.14 | 3500PSIG(240BAR) |
| 5862001 | 585系列紧急切断控制器单阀套件，有1个1/2"FNPT应急切断阀(5335008)，1/2“MNPT旋转接头, 气动入口上的1/8英寸软管倒钩 (用于连接应急切断阀的每一侧), 4个背部带胶布的线夹 | 0.30 | 3500PSIG(240BAR) |
| 5862002 | 585系列紧急切断控制器双阀套件，有2个1/2"FNPT应急切断阀(5337008), 2个1/2“MNPT旋转接头 (用于连接应急切断阀的每一侧), 气动入口有1/8英寸的软管倒钩，带42英寸聚氨酯管的三通, 4个背部带胶布的线夹 | 0.30 | 3500PSIG(240BAR) |
| 5863001 | 高流量单阀套件，有1个1/2"FNPT应急切断阀(5335008), 1/2“MNPT旋转接头, 气动入口上的1/8英寸软管倒钩 (用于连接应急切断阀的每一侧), 4个背部带胶布的线夹 | 0.96 | 1000PSIG(70BAR) |
| 5863002 | 高流量双阀套件，具有2个1/2"FNPT应急切断阀(533H008)，2个1/2“MNPT旋转接头, 气动入口上的1/8英寸软管倒钩 (用于连接应急切断阀的每一侧), 带42英寸聚氨酯管的三通, 4个背部带胶布的线夹 | 0.96 | 1000PSIG(70BAR) |

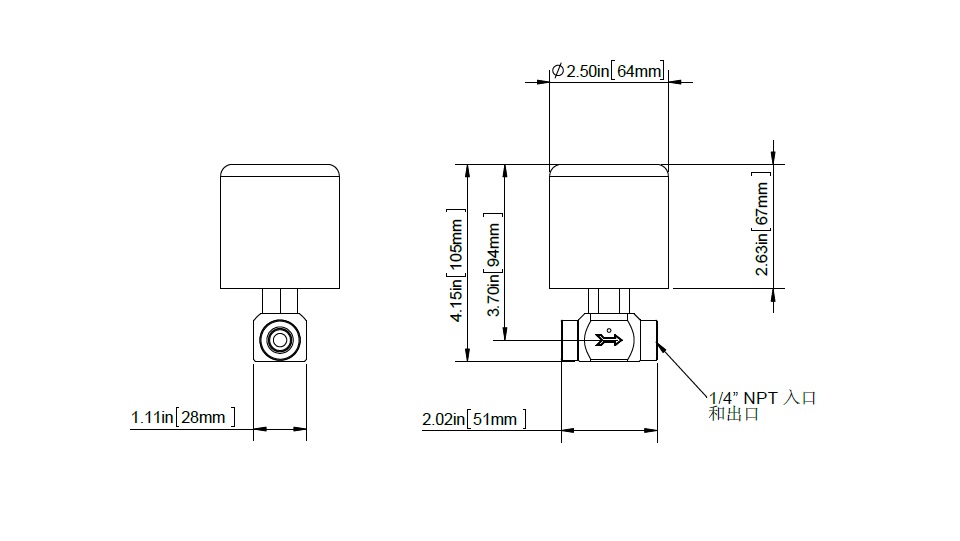

安装尺寸图
本网站资料大多是准确的，最新产品资料以产品说明书和操作手册为准。产品图片可能与实际有差别，请以实物为准。
