415系列超高纯底部入口气瓶减压阀

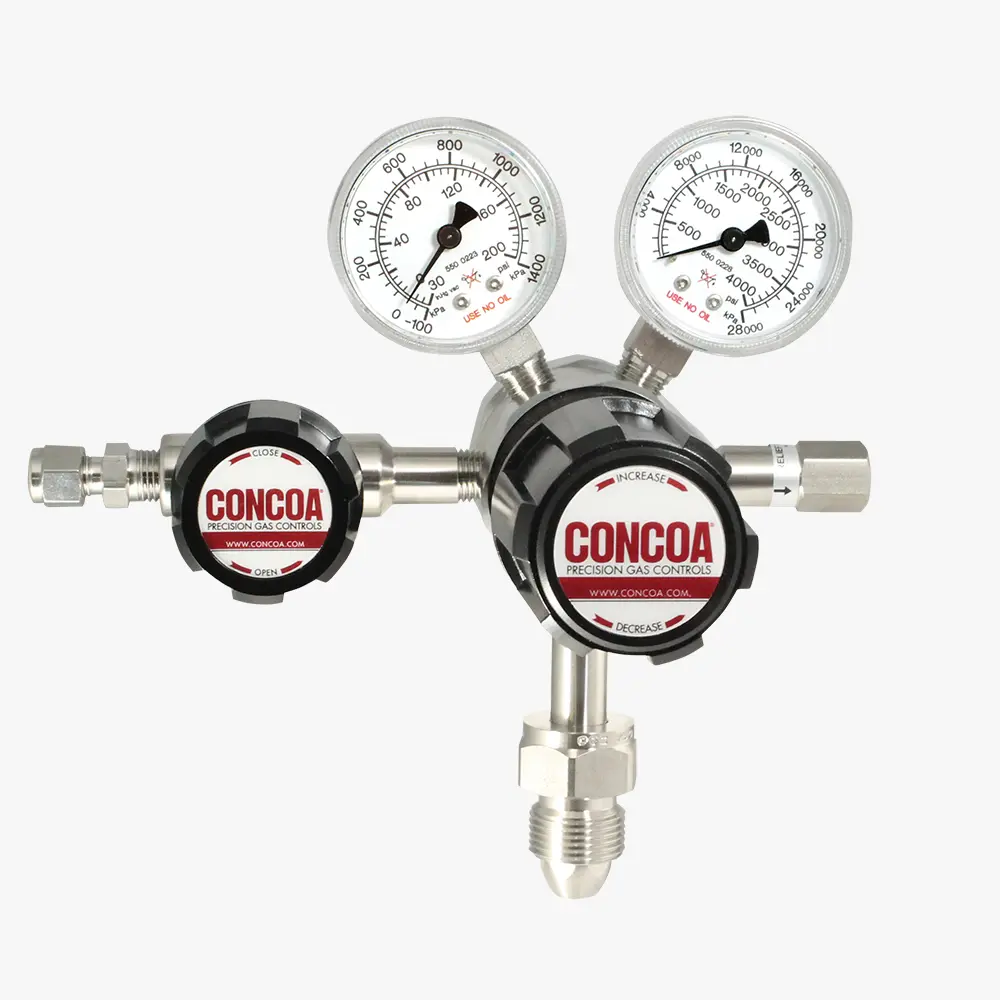

规格：图示型号4153311-01-580
单位：
浏览次数：41
性能标签：
415系列超高纯底部入口气瓶减压阀, 5个接口, 最高入口压力4500PSIG
产品详细描述
415系列调压阀为超高纯度气体（包括腐蚀性和有毒气体）提供初级压力控制。两级调压可最大限度地减少因入口压力变化（如供应气瓶耗尽）引起的压力变化。CONCOA的415系列调节器可以直接安装在顶部出口气瓶上，也可以使用支架安装，并通过柔性软管连接到气源。
主要特征
- 金属对金属膜片密封可防止气体污染
- CAPSULE®阀座设计在两级都具有完整的360°过滤功能
- 前、后面板均可安装，便于安装
- 管道式安全阀安全排放废气
- 光谱氦气泄漏检查验证泄漏完整性
- 洁净室组件消除了安装时的污染
- 可捕获通气口的阀帽可防止在不太可能发生的膜片故障的情况下漏气
主要性能
- 最大入口压力(裸阀)：3000PSIG(210巴)；3500PSIG(240巴)可选；或4500PSIG(310巴)可选
- 主阀：316L不锈钢棒材
- 阀帽：镀铬黄铜阀杆
- 压力表：直径2英寸（50毫米）的不锈钢
- 阀座：PTFE；带3500 PSIG（240巴）或4500 PSIG（310巴）入口选项的PCTFE
- 过滤器：专利10微米316不锈钢网
- 温度范围：-40°F至140°F（-40°C至60°C）
- 膜片：316L不锈钢
- Cv:0.1
- 氦气泄漏完整性：1 x 10-9scc/sec
- 内部密封：PTFE
- 接口(裸阀)：1/4"FNPT
- 符合性：清洁度达到或超过CGA G-4.1；ANSI/ASME B40.1；2014/68/EU版；CRN OH5216
订货信息
| 415 | A | B | C | D | -CON | |
| 系列 | 出口压力 | 出口压力表 | 入口压力表 | 出口装配 | 装配及压力表 | 入口连接 |
| 1: 0-15 PSIG (0-1 BAR) | 30"-0-30 PSIG/-1-0-2 BAR | 0: 无 | 0: 1/4“FPT口 | 0: 裸阀 | 000: 1/4"FNPT | |
| 2: 0-50 PSIG (0-3.5 BAR) | 30"-0-100 PSIG/-1-0-7 BAR | 3: 0-4000 PSIG/ 0-275 BAR |
1: 1/4"MPT | 1: 清洁室装配(PSIG/kPa压力表) | TF2: 1/8"管 | |
| 3: 0-100 PSIG (0-7 BAR) | 30"-0-200 PSIG/-1-0-14 BAR | 5: 0-1000 PSIG/ 0-70 BAR |
2: 1/4“管接头 | 2: 清洁室装配(BAR/PSIG压力表) | TF4: 1/4"管 | |
| 4: 0-250 PSIG (0-17 BAR) | 0-400 PSIG/0-27 BAR | 6: 0-300 PSIG/ 0-21 BAR |
3: 隔膜阀 1/4“管接头 | TF6: 3/8"管 | ||
| 7: 0-150 PSIG (0-10 BAR) | 30"-0-200 PSIG/-1-0-14 BAR | 7: 0-400 PSIG/ 0-27 BAR |
4: 隔膜阀 1/4"MPT | M06: 6mm管 | ||
| E: 0-350 PSIG (0-24 BAR) | 0-400 PSIG/0-27 BAR | 8: 0-6000 PSIG/ 0-415 BAR* |
5: 针阀1/4"MPT | CGA DIN 477 | ||
| G: 0-4000 PSIG/ 0-275 BAR† |
6: 1/8“管接头 | BS 341及 | ||||
| *最大入口压力4500PSIG (310 BAR) | 7: 3/8“管接头 | 其它可用接口 | ||||
| 带PCTFE阀座CAPSULE。 | 8: 隔膜阀 1/8“管接头 | |||||
| †最大入口压力3500PSIG (240 BAR) | 9: 隔膜阀 1/4“FPT | |||||
| 带PCTFE阀座CAPSULE。 | M: 6 mm管接头 |
