547系列不锈钢差压切换系统, 用于超高压气体
规格：图示型号5472324-01-000
单位：
浏览次数：45
性能标签：

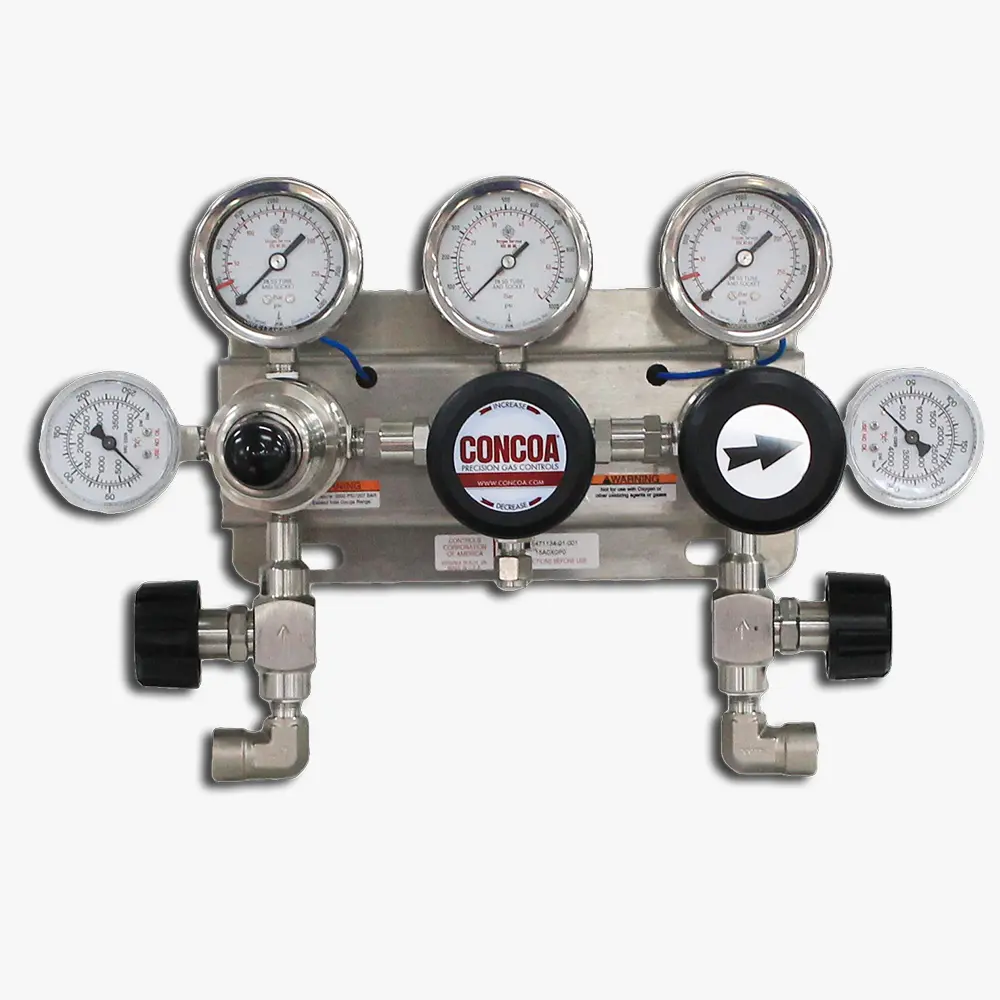

547系列不锈钢差压切换系统, 用于超高压气体, 图示型号5472324-01-000
产品详细描述
547系列差压切换系统旨在为需要400PSIG（27.6 BAR）或更高压力的应用提供连续的气体供应。547系列差压切换系统非常适合用于燃料电池或燃烧研究、航空航天零件循环测试，或需要在高压下不间断供应高纯、非氧化性气体的过程和中试装置的气动控制。CONCOA的547系列切换系统设计用于与Altos 2远程报警器连接，为连续系统运行提供气瓶耗尽的声光警告。
主要特征
- 493系列不锈钢减压阀将入口压力安全控制在6000 PSIG（415 BAR）
- CAPSULE®阀座设计提供最大的可靠性和易于维护
- 可选减压阀软管入口压盖中的止回阀可防止污染和回流
- 在切换过程中，整体式管路减压阀可保持高达3500 PSIG（240 BAR）的稳定管路压力
- 切换雄输送压力调节优化了气瓶气体使用
主要性能
- 入口压力：3000PSIG（210巴）；4500PSIG（310巴）；或6000PSIG（415巴）
- 温度范围：-40°F至140°F（-40°C至60°C）
- 压力表：直径为2 1/2英寸（68毫米）的不锈钢
- 出口连接：1/4英寸不锈钢压缩管接头
- Cv: 0.1
- 调节器主体：316L不锈钢棒材
- 滤芯：316L不锈钢棒材
- 阀座：PCTFE；PEEK，带6000 PSIG（415 BAR）入口选项
- 过滤器：10微米316目
- 内部密封件：FKM
- 重量：22.5磅（10.2公斤）
- 符合性：清洁度达到或超过CGA G-4.1；ANSI/ASME B40.1；2014/68/EU版；CRN OH5216.5；注册号OC17947.5
订货信息
| 547 | A | B | C | D | -CON | |
| 系列 | 输送压力 | 最大入口压力 | 入口压力表 | 入口接头 | 装备/压力表 | 软管 |
| 1: 800 PSIG/150 PSIG | 1: 3000 PSIG (210 BAR) |
4000 PSIG/ |
0: 1/4"FPT口 | 1: PSIG/kPa压力表，无报警功能 |
如果可用，请指 定入口接头 CGA DIN 477 BS 341 其它可用接头
3000 PSIG (210 BAR) 入口选项 适合氧气使用 |
|
|
(55 BAR/10 BAR) |
2: 4500 PSIG (310 BAR) |
6000 PSIG/ |
1: 2个针阀带2个36" † (900mm) 柔性管(每侧1个站) |
2: PSIG/BAR压力表，无报警功能 | ||
| 2: 1500 PSIG (100 BAR) | 3: 6000 PSIG* (415 BAR) |
10,000 PSIG/ (700 BAR) |
2: 2个针阀带4个36" † (900mm) 柔性管(每侧2个站) |
4: PSIG/BAR压力表，带压力开关† |
||
| 3: 2500 PSIG (170 BAR) | *不适合氧气 |
3: 仅汇流排接头3000 PSIG |
8: PSIG/BAR压力表，带压力开关† |
|||
| 4: 3500 PSIG (240 BAR) | *参见p70-71的汇流排订货信息 | †危险环境下可燃气体需要本安栅 | ||||
| †隔膜阀3000 PSIG (210 BAR) |
