52L微型排气汇流排, 低温液态气瓶用的模块化排气微型汇流排

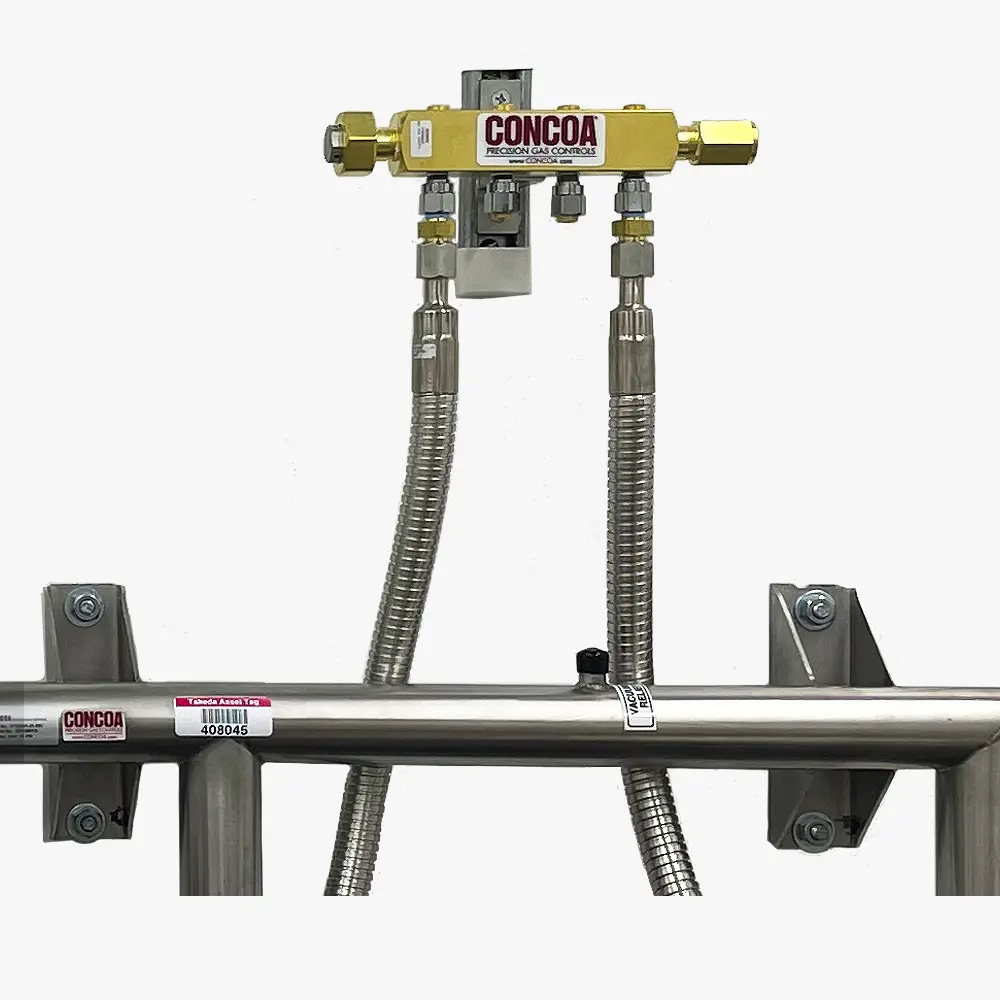

规格：图示型号52L21A2-01-295
单位：
浏览次数：34
性能标签：
52L微型排气汇流排, 低温液态气瓶用的模块化排气微型汇流排, 图示型号52L21A2-01-295,
产品详细描述
52L系列微型排气汇流排可均衡汇流排连接在一起的每个液态气瓶的顶部空间压力。这使得每个气瓶能够平均抽出，并以最小的损失在最大流量下运行。52L排气微型排气汇流排非常适合用作577系列CryoViz™低温切换系统的排气套件。
主要特征
- 通风汇流排溢流孔可防止软管甩动
- 安全盘保护歧管免受过压
- 紧凑的模块化设计提供了简单的现场扩展性
- 多种气瓶软管选项可实现通用气体兼容性
主要性能
- 最大入口压力：1000PSIG（70bar）
- 温度范围：0°F至140°F（-18°C至60°C）
- 入口连接：1/4英寸FNPT；1/2英寸FNPT
- 主体：黄铜棒材
- 软管：316L不锈钢
- 重量：4.20磅（1.91公斤）
- 符合性：CRN OH15806.5
订货信息
| 52L | A | B | C | D | 入口 | |
| 系列 | 汇流排类型(压力表) | 方向 | 软管类型 | 每侧站数 | 入口连接 | |
| 1: 微型气体汇流排 (无压力表) | 0: 单纯形右侧 | 0: 无 | 0: 1 | 请指定入口连接 | ||
| 2: 微型排气汇流排 (无压力表) | 1: 单纯形左侧 | 3: 72" 柔性不锈钢芯和铠装外壳* | 2: 2 | 软管类型0使用-001。 | ||
| 3: 微型气体汇流排 (0-400 PSIG/0-2500 kPa压力表) | 2: 复形右侧和左侧 | 5: 36" 柔性不锈钢芯和铠装外壳* | 3: 3 | 其它可用CGA, DIN 477, BS 341 | ||
| 4: 微型气体汇流排(0-600 PSIG/0-40 BAR压力表) | 3: 单纯形右侧，带压力开关的压力表* | 7: 24" 柔性不锈钢芯和铠装外壳* | 4: 4 | |||
| 5: 微型气体汇流排(0-4000 PSIG/0-2500 kPa压力表) | 4: 单纯形左侧带压力开关压力表 | A: 72"柔性PTFE内衬,不锈钢编织，用于液态气瓶排气† | 5: 5 | 软管类型A使用CGA 295, 440或622。 | ||
| 6: 微型气体汇流排 (0-4000 PSIG/0-280 BAR压力表) | 5: 复形带右侧和左侧，带压力开关压力表* | K: 72" 柔性不锈钢芯和铠装外壳 †† | 6: 6 | |||
| 7: 微型气体汇流排 (0-6000 PSIG/0-40,000 kPa 压力表) | *适用于A = 4, 6, 及8 | L: 36" (900mm) 不锈钢芯和铠装外壳†† | 7: 7 | |||
| 8: 微型气体汇流排 (0-6000 PSIG/0-420BAR) | **适用于A= 1, 3, 4, 5, 及6 | 8: 8 | ||||
| †适用于 A = 2 | ||||||
| ††适用于A = 1, 7, 及 8 |
