677系列差压切换系统,高纯气体高流量差压切换系统

规格:图示型号67749E2-01-001R

单位:

浏览次数:43

性能标签:

677系列差压切换系统,高纯气体高流量差压切换系统, 图示型号67749E2-01-001R



产品详细描述


677系列高流量切换系统旨在以高流速和相对较低的静态提供高纯气体的连续供应,以实现气源的最佳气体使用。677系列压差切换适用于高纯、无腐蚀性气体,如氮气、氩气、氦气、氢气、甲烷、氧气或这些气体的混合物。它配有特殊的EPDM阀座,可用于二氧化碳、一氧化二氮和某些不能与标准FKM阀座一起使用的碳氢化合物。美国CONCOA公司的677系列切换系统可以购买带有开放式入口接头或入口截止阀、带或不带入口吹扫阀以及带或不含内置管道调压阀的切换阀。如果需要恒定的调节出口压力,则需要内置管道减压阀选项,或者需要在切换系统后在下游安装调节器。

主要特征

  • 67S系列调压阀带FKM或EPDM阀座,可实现定制和集成功能
  • 316L不锈钢内部过滤器限制了气体污染的可能性
  • 用户友好的优先阀便于在不中断气流的情况下进行气瓶优先转换
  • 内置管道减压阀选项在转换过程中提供稳定的管路压力
  • 与Altos 2™报警系统轻松集成,提前通知切换
  • 可选的吹扫阀允许在气瓶转换后进行吹扫
  • 可选出口阀可隔离管道

主要性能

  • 最大入口压力:3000PSIG(210BAR)
  • 温度范围:-40°F至140°F(-40°C至60°C)
  • 压力表:直径2英寸(50毫米)的不锈钢
  • 出口连接:1/2"MNPT(不带管道减压阀);1/2"FNPT(带管道减压阀或出口阀)
  • 标准传感器(可选):0-6000 PSIG(4-20mA输出)
  • 本安型传感器(可选):0-5000 PSIG(4-20mA输出)
  • Cv:2.3
  • 重量:37磅(16.8公斤)
  • 调压阀主阀:316L不锈钢棒材
  • 阀帽:316L不锈钢棒材
  • 阀座:FKM或EPDM
  • 动态阀套:316L不锈钢棒材
  • 内部密封:PTFE和FKM
  • 过滤器:40微米316L不锈钢
  • 符合性:已清洁用于氧气服务;2014/68/EU版;ANSI/ASME B40.1;CRN OH5216.5;CRN OC1797.5

主要应用

  • 超高纯度气体
  • 气相色谱仪载体和辅助气体
  • AA级乙炔
  • 细胞培养箱二氧化碳和氮气
  • 纯工艺气体和混合工艺气体
  • 实验室、研究或工艺的中央供气系统

订货信息

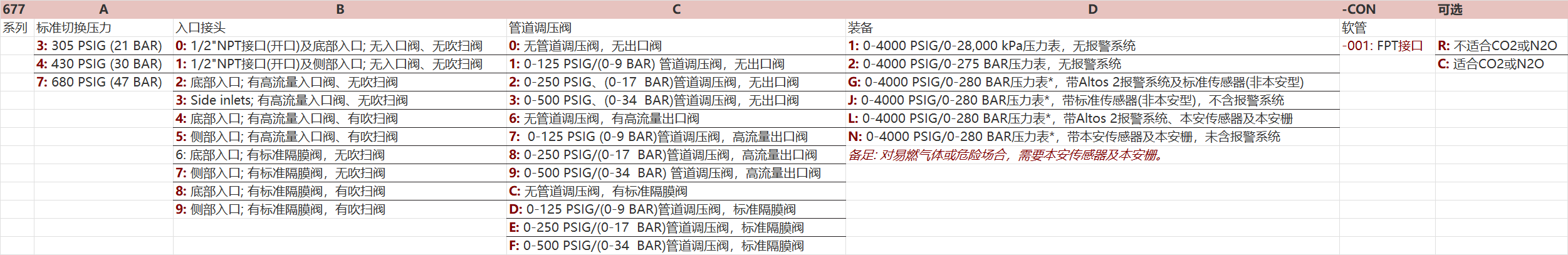

677系列高流量差压切换系统选型信息





 本网站资料大多是准确的,最新产品资料以产品说明书和操作手册为准。产品图片可能与实际有差别,请以实物为准。
