带视频瞄准的10系列红外测温仪



规格: DS10NV,DSR10NV,DSR10NFV,DG10NV,DGE10NV
单位:
浏览次数: 2422
性能标签: 10系列带视频瞄准系列,DS10NV,DSR10NV,DSR10NFV,DG10NV,DGE10NV



0
带视频瞄准的10系列红外测温仪

在线购买

产品详细



PYROSPOT 10系列视频输出


带内置彩色视频模块的红外测温仪,测温范围:100~3750°C



• 数字式红外测温仪, 测温范围20~3750°C


• 内置视频输出模块, 带光斑标志


• 最短响应时间: 2ms


• 通信接口: RS485、MODBUS、PROFIBUS-DP


• 就地显示器和调整按钮



带视频系列适合用于测量温度从100~3000℃的物体,如金属、陶瓷或石墨等物体的表面温度。 视频系列

采用彩色视频模块,用于通过视频屏幕或监视器对被测物体进行瞄准。



监视器显示实际测量温度,也显示调整好的红外测温仪发射率。另外,还可显示日期、时间和自由选择

的正文文本。

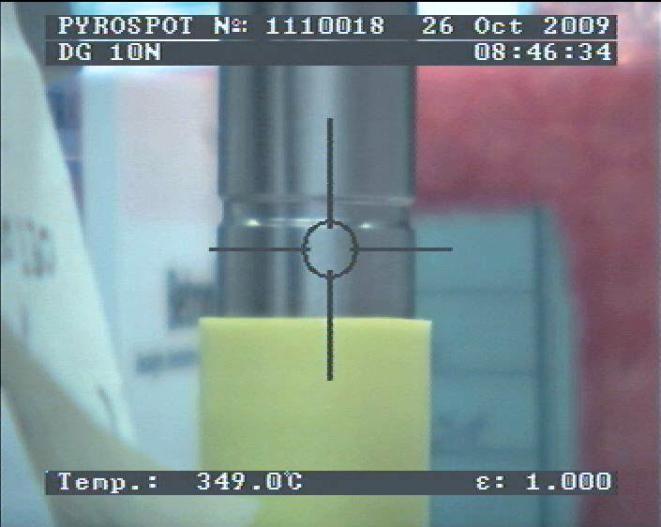

光斑指示标志根据测量距离指示的是实际测量光斑大小。 视频屏幕显示红外测温仪型号、序列号、日期、

时间、实际测量温度和发射率。




技术指标
型号 DS10NV DSR10NVDSR10NFV DG10NV DGE10NV
温度范围 600 ~ 1800 °C 600 ~ 1400 °C 200 ~ 1000 °C 100 ~ 850 °C
800 ~ 2500 °C 700 ~ 1800 °C 250 ~ 1300 °C 150 ~ 1200 °C
900 ~ 3000 °C 800 ~ 2500 °C 250 ~ 2000 °C
  900 ~ 3000 °C 350 ~ 1800 °C
    400 ~ 2500 °C
光学系数 可变焦距
输出 0/4~ 20 mA, 通过软件可调, 温度线形, 最大负荷: 500 Ω
接口 RS485, 电隔离, 半双工, 最大115 kBd
瞄准 内置彩色视频模块
视频信号 FBAS信号,约1Vss @ 75 Ohm, PAL (B), 50Hz (可选Farbnorm NTSC (M), 60Hz)
分辨率 628x586像素 (PAL) 510x496像素像素 (NTSC) 1/3英寸视频磁片
照度控制 自动或可调 (1/60 ~ 1/15000 s)
视场角 8% x 6% (6.5% x 5%@NTSC)可调测量距离
日期/时间 实时时钟,3天缓存 (GoldCap电容,无有害物质)
视频信号接头 独立插头, 与供电、接口和模拟输出有电隔离
屏幕显示 可用软件解除视频信号
- 圆形目标标志器,带实际光斑尺寸
- 设备号或正文,根据选择(最大16字符)
- 时间和/或日期(可切换)
- 实测温度,发射率
- 根据设置的时间和温度显示(12小时显示与°F 24小时显示与°C)
软件 Windows®PYROSOFT Spot
供电 24 V DC ± 25 %
功耗  最大1.5 W
重量 520 g
尺寸 54 × 54 mm, 长度 170 mm
外壳  紧凑型外壳,带插塞式接头、显示器和按钮及镜头保护窗口
安全等级 IP 65 (DIN 40 050)
CE认证 符合欧规 (EN 50 011)
供货范围 红外测温仪探头, 手册, 检测单, Windows®PYROSOFT Spot(无连接和视频电缆,需单独订货)


附件:电气附件、机械附件、光学附件
连接电缆12 长度 2 m, 5 m, 10 m, 15 m, 20 m, 25 m 30 m
视频连接电缆 长度 2 m, 5 m, 10 m, 15 m, 20 m, 25 m 30 m
接口模块 RS485~ USB 视频输出到USB
供电 24 V DC, 0,6 A
安装支架 可调、不锈钢
球形安装支架 可调、安装支架
