502系列深度吹扫、三通吹扫、直通吹扫装置



规格: 502系列
单位:
浏览次数: 1869
性能标签: 美国CONCOA公司,502系列深度吹扫、三通吹扫、直通吹扫装置,最大压力: 3000PSIG,Cv = 0.17,



0
502系列深度吹扫、三通吹扫、直通吹扫装置

在线购买

产品详细

美国CONCOA公司,502系列深度吹扫、三通吹扫、直通吹扫装置,最大压力: 3000PSIG,Cv = 0.17

502系列深度吹扫装置简介

502系列深度吹扫装置为CONCOA最有效的吹扫设备,包含一个新颖的通气管设计,该管所有吹扫气沿着入口接口进入钢瓶阀孔,以确保有效零死区区域吹扫。深度吹扫装置可以用于吹扫整个调压阀或阀体或换钢瓶时吹扫钢瓶接头。深度吹扫装置对系统进行正排量吹扫。


深度吹扫装置材质和详细参数

阀体材料:316L不锈钢

阀座:PCTFE

膜片(吹扫阀、中间阀) Elgiloy®

密封:金属对金属

Cv = 0.17

最大压力:3000PSIG(210bar)

重量:1.35kg

美国CONCOA深度吹扫装置

502系列三通吹扫装置简介

502系列吹扫装置用于高纯气体,在气源变化时或元件失灵时确保系统的完整性。吹扫装置在更换钢瓶时,提供安全防止有毒或腐蚀性气体进入工作场所,提供耐腐蚀性防止腐蚀性或有卤素的气体进入大气环境,防止空气渗透进入高纯系统。三通吹扫装置比深度吹扫装置更经济,在吹扫调压阀内部或下游系统时最有效。CONCOA推荐从调压阀到到排出气体到安全区域中间安装一个块状排气系统。这种形式的吹扫装置最适合压力循环或稀释吹扫时。


材质和详细参数

阀座:PCTFE

膜片(吹扫阀、中间阀) Elgiloy®

密封:金属对金属

Cv = 0.17

最大压力:3000PSIG(210bar)


502系列直通吹扫装置简介

502系列吹扫装置设计用于高纯气体,以确保在系统元件失灵时或气源变化时系统的完整性。

吹扫装置提供在更换钢瓶时保护防止有毒或腐蚀性气体进入工作场所,提供耐腐蚀性防止腐蚀性或含卤素气体接触大气,并在更换钢瓶时防止空气进入渗透高纯气体系统。

502系列直通吹扫装置材质和详细参数

阀座:PCTFE

膜片:Elgiloy®

密封:金属对金属

单向阀阀座:Viton®

Cv = 0.17



502系列吹扫装置选型表

订货号  阀体材料  吹扫形式  重量
深度吹扫装置
502-3009-CGA 316L不锈钢 深度吹扫 3.0 lbs.(1.35kg)
三通吹扫装置
502-2003-CGA  黄铜 三通 吹扫 2.5 lbs.(1.12kg)
502-2005-CGA  316L不锈钢 三通 吹扫 2.5 lbs.(1.12kg)
502-2010  黄铜 右入口三通吹扫 2.5 lbs.(1.12kg)
502-2011  黄铜 左入口三通吹扫 2.5 lbs.(1.12kg)
502-2015  316L不锈钢 右入口三通吹扫 2.5 lbs.(1.12kg)
502-2016  316L不锈钢 左入口三通吹扫 2.5 lbs.(1.12kg)
直通吹扫装置
502-1002 黄铜 直接吹扫 1.2 lbs.(0.54kg)
502-1005 316L不锈钢 直接吹扫 1.2 lbs.(0.54kg)

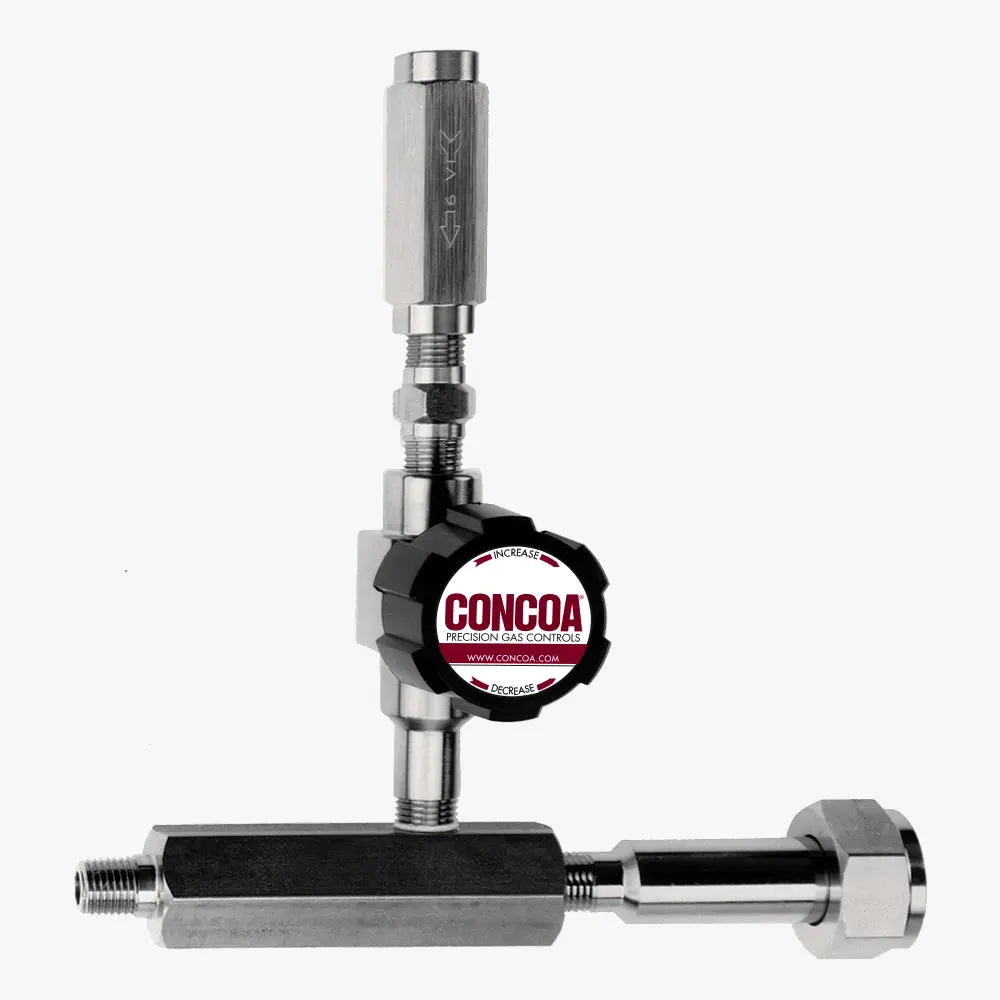

美国CONCOA公司502系列三通吹扫装置

三通吹扫

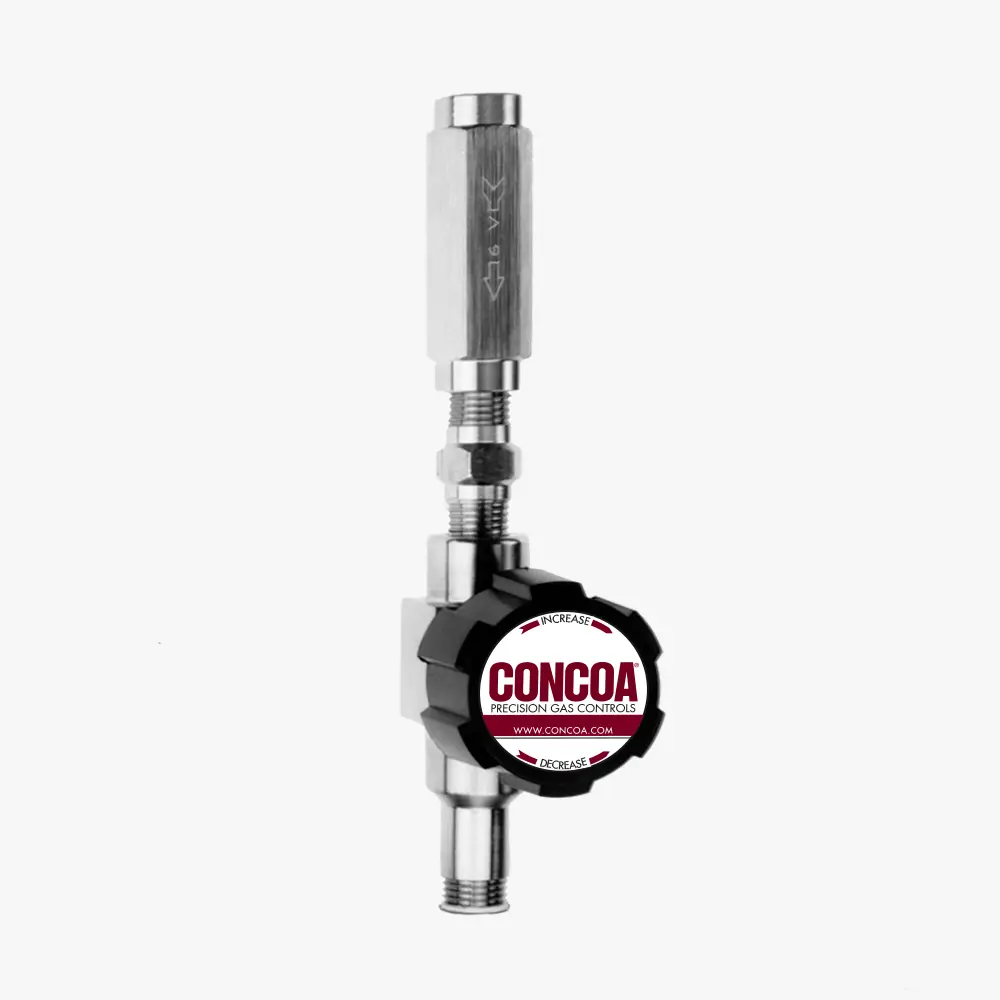

美国CONCOA公司直通吹扫装置 直通吹扫
