628系列高流量汇流排Maniflex HF
规格：628系列, 图示型号为6281162-01-000左侧
单位：台
浏览次数：4169
性能标签：
628系列高流量汇流排Maniflex HF, , 图示型号为6281162-01-000左侧
产品详细描述
628系列Maniflex模块化气体输送系统为灵活的模块化系统，设计用于不管装置如何空间紧凑都能集中气体配送。包含在集管内的模块适合于标准、紧凑型, 或双排型, 允许多种组合，可以适合物理环境。对乙炔气, 猪尾管有集成的阻火器，符合OSHA对汇流排的要求。对其它燃气, 需要在下游安装阻火器，这也符合OSHA对汇流排的要求。
高级特征
• 模块化设计 – 可现场灵活安装
• 集成隔膜阀 – 精密无泄漏, 无气体污染
• 黄铜或镀铬黄铜 – 无气体污染的可能
• 金属对金属现场装配接合点 – 无泄漏紧密装配, 易于运输
• 银铜焊 – 无污染安装
技术指标
最大入口压力 3000 PSIG (210 BAR)
温度范围 -40~140°F (-40~60°C)
入口接头 ¼” FPT
出口接头 ½” FPT
集管 0.875 内径 x 0.125壁挂式(黄铜) 隔膜阀
• 黄铜棒料 (阀体)
• PCTFE (阀座)
• 316 不锈钢 (阀杆)
• Elgiloy® (膜片)
尺寸 (“A”, “B”, 和 “C”参考下面指定的长度)
| 气瓶数/延长段 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| “A” 标准 (单排) | 6” | 18” | 30” | 42” | 54” | 66” | 78” | 90” | 102” | 114” |
| “B” 标准 (单排) | 15” | 27” | 39” | 51” | 63” | 75” | 87” | 99” | 111” | 123” |
| “C” 标准 (单排) | 30” | 54” | 78” | 102” | 126” | 150” | 174” | 198” | 222” | 246” |
| 重量 标准 (单排) | 5.7 lbs | 11.8 lbs | 17.9 lbs | 24.0 lbs | 31.1 lbs | 36.2 lbs | 42.3 lbs | 48.4 lbs | 54.5 lbs | 60.6 lbs |
| “A” 紧凑型 (单排) | 6” | 12” | 18” | 24” | 30” | 36” | 42” | 48” | 54” | 60” |
| “B” 紧凑型 (单排) | 15” | 21” | 27” | 33” | 39” | 45” | 51” | 57” | 63” | 69” |
| “C” 紧凑型 (单排) | 30” | 42” | 54” | 66” | 78” | 90” | 102” | 114” | 126” | 138” |
| 重量 紧凑型 (单排) | 5.7 lbs | 11.2 lbs | 16.7 lbs | 22.2 lbs | 27.7 lbs | 33.2 lbs | 38.7 lbs | 44.2 lbs | 49.7 lbs | 55.2 lbs |

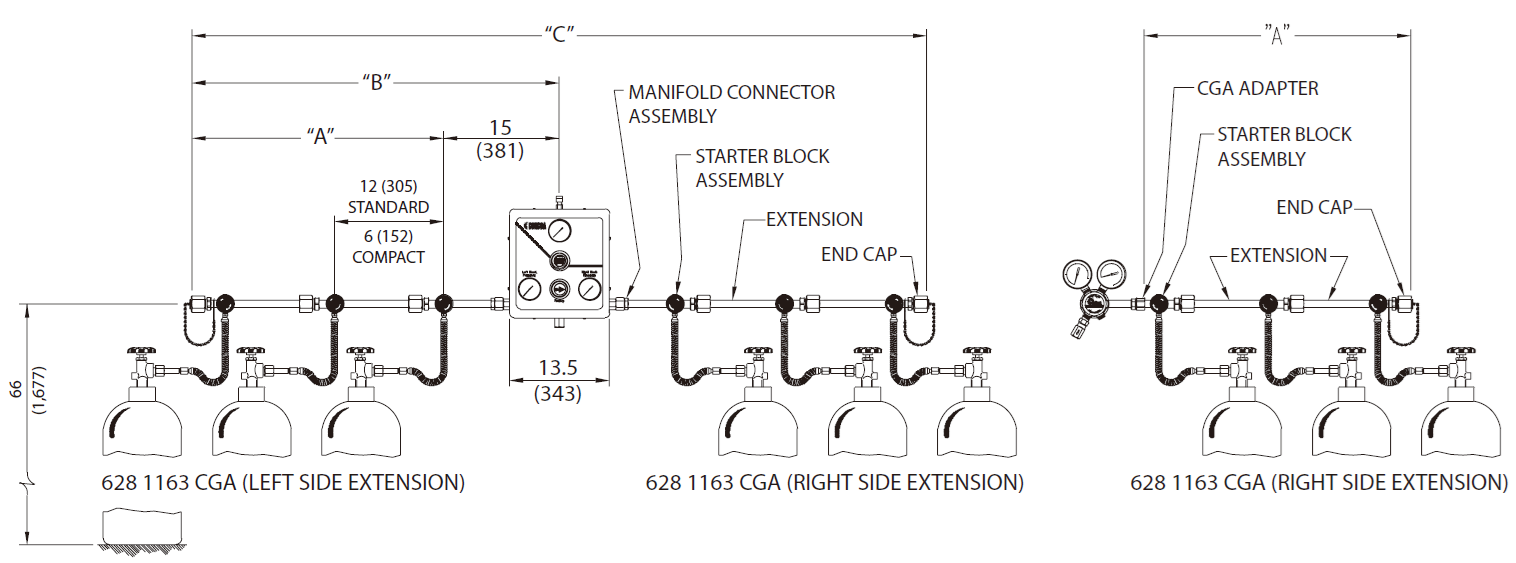

628系列系统草图
订货信息
| 系列 | A | B | C | D | E | F |
| 628 | 材料 | 方向 | 猪尾管型式 | 气瓶数/侧 | 入口 | 选项 |
| 1: 黄铜 | 1: 标准单排(右侧) | 0: 无 | 1: 1 | 请制定可用的接头 | F:内置软管阻火器 | |
| 3: 标准双排 | 2: 24” 硬铜，不适合乙炔CGA300和510 | 2: 2 | 使用-001用于猪尾管选项 0, | 乙炔时软管需要阻火器 | ||
| 4: 紧凑型单排 (右侧) | 3: 72” 柔性不锈钢铠装外壳, 不锈钢芯 | 3: 3 | CGA, DIN 477 | |||
| 6: 紧凑型双排 | 4: 24” 柔性不锈钢钢带,PTFE®内衬 | 4: 4 | BS 341与其它可用 | |||
| 5: 36” 柔性不锈钢铠装外壳，不锈钢芯 | 5: 5 | |||||
| 6: 36” 柔性不锈钢钢带,PTFE®内衬 | 6: 6 | 为防止绝热点火，氧气用PTFE芯软管包括间隔件、 | ||||
| 7: 24” 柔性不锈钢铠装外壳，不锈钢芯 | 7: 7 | 体积件和不锈钢芯软管，均为蒙乃尔合金芯。 | ||||
| 9: 72” 柔性不锈钢钢带,PTFE®内衬 | 8: 8 | PTFE内衬软管不适用于氦气或氢气。 | ||||
| A: 36” 柔性不锈钢铠装外壳，PTFE芯 | 9: 9 | |||||
| 0: 10 | ||||||
| A:11 | ||||||
| B:12 | ||||||
| C:13 | ||||||
| D:14 | ||||||
| E:15 |
Maniflex 选项
| 选项 | 订货号 | 描述 |
| 汇流排地面台架 830-7437 支持2个标准长度(12”)的扩展汇流排连贯安装 调压阀CGA转接头 | 830-7437 | 支持2个标准长度(12”)的扩展汇流排连贯安装 |
| 调压阀CGA转接头 | 529-0008-CGA | 黄铜 (½” MPT x CGA) |
| 阻火器 | 801-8530 | 使用乙炔气需要阻火器与猪尾管. 满足OSHA与NFPA STD.51要求 符合ISO 5175 |
| (重负荷) DIN 8521,与BS 6158 |
如何定制一个Maniflex系统
Maniflex 汇流排系统既可以用于作为一个带调压阀的系统,也可以作为切换系统的一部分。两种选择的描述请参见第25页。请注意切换系统组合已经包含了Maniflex系统.
步骤一：从A栏选择可用的材料.
步骤二：从B栏选择一个方向。标准型汇流排集管将气瓶分开12”远的距离; 紧凑型汇流排集管将气瓶分开在6”远的距离. "Right"(右侧)意味着扩展的延长段连接到调压阀或切换系统的右入口侧。一个单排汇流排有1个气瓶猪尾管附在每个阀站; 一个双排汇流排有2个气瓶柔性尾管附在每个阀站。
步骤三：从C栏里选择一个合适的猪尾。请注意,除带阻火器的,所有柔性尾管在入口接头处含一个安装好的止回阀。
步骤四：确定要用来扩展的气瓶数量.
步骤五：指定柔性尾管的连接类型。易燃气体和燃气接头仅适用于带有阻火器的柔性尾管。
步骤六：将汇流排系统的出口连接到一个调压阀, 从630系列列表的附件中订购合适的可选CGA转换接头。
