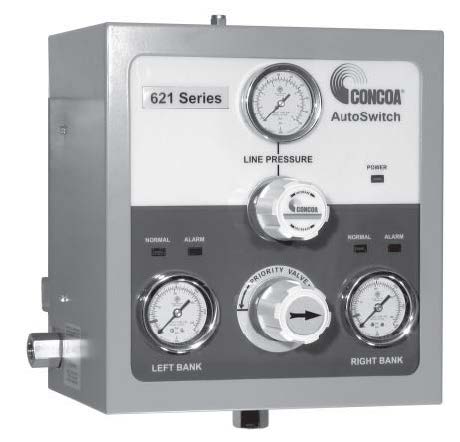

621系列激光气体自动转换系统

规格:621系列

单位:

浏览次数:2231

性能标签:

美国CONCOA公司,621系列激光气体自动转换系统,


0


产品详细描述


621系列激光气体切换系统为激光共鸣器供应连续不断的气体。该系统自动更换气瓶或气罐的使用优先级,不会传送压力波动到使用中的管道。内部压力开关指示供气压力低、需要更换耗尽的气瓶。指示灯需要加电,可由远程报警系统供电。系统主要用于每侧有1个气瓶或者有多个气瓶。

先进特征


•集成式管道调压阀,在位置对调时稳定管道压力
• 激光质量系统元件,Capsule® 阀座
• 金属面密封,不可能有气体污染
• 可变的管道压力,管道压力现场可变
• 易于使用的压力控制顺序阀,一个按钮切换气瓶优先级
• 外壳盖子可拆卸,易于维护


材料
压力控制顺序阀:黄铜棒
管道调压阀:黄铜棒
膜片:316L不锈钢
阀座:PTFE
外壳:丙烯酸粉末涂层钢
接管:316不锈钢
管接头:316不锈钢
内部密封:PTFE
压力表:黄铜(插座),青铜 (波登管),不锈钢 (外壳)
压力开关:黄铜(插座),青铜 (波登管),不锈钢 (外壳)
止回阀:黄铜,带Viton@密封

技术特性

最大入口压力:3,000PSIG (210BAR), ,500PSIG (310BAR)
温度范围:-40~140°F (-40~60°C)
最大流量(氮气):600 SCFH (283 LPM) @ 100PSIG
入口连接:½” FPT
出口连接:¼”不锈钢卡套管接头
氦气泄露检测:1 x 10-8 scc/sec
重量:40 lbs. (18 kg)

选型信息

621 A B C D 入口 选项
系列 最大出口压力 入口连接 气瓶数/ 最大入口压力 连接 安装选项
621 3: 100PSIG 0: ¼” FPT接口 0: 1个气瓶(¼" FPT 入口) 0: 3000PSIG, 请制定入口 C: 紧凑型汇流排
       (7BAR) 1: 汇流排接头,用于Maniflex集管*† 1: 1个气瓶(猪尾管入口)    带报警功能 连接 M: 6mm出口管接头
  5: 350PSIG 2: 汇流排接头, 主阀*† 2: 2个气瓶 8: 4500PSIG, CGA N: 紧凑型汇流排
       (14BAR) 3: 隔膜阀(¼” FPT接口)† 3: 3个气瓶    带报警功能 DIN 477 6mm出口管接头
  7: 150PSIG 6: T型吹扫器和隔膜阀 4: 4个气瓶   BS 341
       (10BAR) (¼” FPT接口)† 5: 5个气瓶   及其它接头
    7: T型吹扫器和隔膜阀, 6: 6个气瓶
    汇流排接头,用于Maniflex集管


选项

选项 订货号 描述
Advantium 8 529-5310 (110 V) 远程报警可为高达4621系列切换系统提供指示灯电源,
    远程声光报警, RS-232计算机接口,和支持可选电话拨号器.
  529-5311 (220 V) 符合ANSI/AWS C7.2:1998推荐要求.
Advantium 2          575-0021 (110 V) 远程报警为单个621系列切换系统提供远程声音报警。
  575-0022 (220 V) 符合ANSI/AWS C7.2:1998推荐要求.
排气扩展包 829-9962 四个气瓶排气汇流排扩展块,带安装构件
汇流排地面台架 830-7437 单个汇流排地面台架提供可达2个连贯汇流排的支撑
地面台架 830-7439 自动切换系统地面台架



 本网站资料大多是准确的,最新产品资料以产品说明书和操作手册为准。产品图片可能与实际有差别,请以实物为准。
