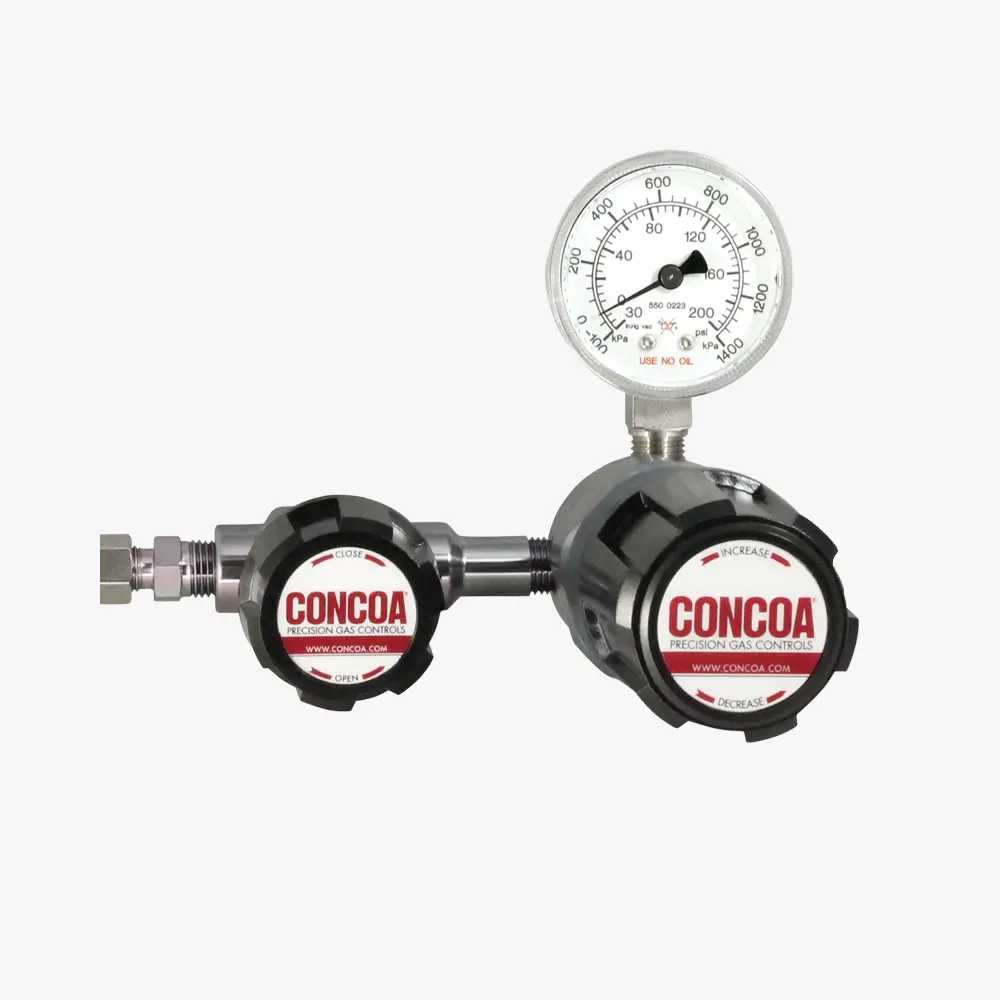

420系列, 单级减压阀 , 常用于气体标定



规格: 420系列
单位:
浏览次数: 1418
性能标签: 420系列,减压阀,减压器,调压阀,单级,最大入口压力,4500PSIG或3000PSIG,出口压力0~500PSI,Cv=0.1或0.2



0
420系列, 单级减压阀 , 常用于气体标定

在线购买

产品详细

• 单级调压阀
• SilcoNert™ 1020涂层覆盖阀体, 膜片及内部部件
• 316L不锈钢棒阀体
• 六口
• 惰性表面抛光、耐腐蚀

420系列SilcoNert 1020涂层的调压阀 用于需要超级惰性抛光的接触气体部件应用中的反应性或腐蚀性混合气体或纯气的压力控制。专利非反应性非晶硅抛光覆盖了整个标准316L不锈钢 ,对H2S、含硫低的混合物、汞及PPM到PPB标定混合物来说非常适合。

典型应用

  • 反应性标定标准 辐射监测
  • H S(硫化氢)PPM到PPB标准
  • 标准汞
  • 硫混合物
  • 腐蚀性气体


特征:

  • 金属对金属膜片密封,不会引起气体污染
  • Capsule® 阀座,增加可服务性和阀寿命
  • 不锈钢棒材阀体,增强耐腐蚀性
  • 可前面板和后面板安装,多种多样系统配置
  • 压力范围0-15 ~ 0-500 PSIG 应用范围广
  • 管道安全阀 安全排出废气

材料

阀体:316L不锈钢棒材
阀帽:镀铬黄铜棒
阀座:PTFE
过滤器:专利10微米316滤网
膜片:316L不锈钢
内部密封:PTFE
最大入口压力:3000 PSIG (210 BAR),4500 PSIG (310 BAR)可选
温度范围:-40~140°F (-40~60°C)
压力表:2”直径不锈钢 (波登管未涂层)
接口:1/4” FPT
氦气泄漏率:1 x 10-9 scc/sec
Cv:0.1 (最大出口 50 PSIG或以下),0.2 (最大出口在50 PSIG以上)
重量 (445 2021-TF4):2.57 lbs. (1.17 kg)

选型表

420 A B  C D -CON 选项
420系列 出口压力   出口压力表 入口压力表   出口装备  装备/压力表 入口接头 安装选项
1:0-15     30”-0-30 PSIG 0: 0: 1/4” FPT接口 0: 裸阀体 000: 1/4” FPT A: 协议报警站(110V)*
2:0-50     30”-0-100 PSIG 3: 0-4000 PSIG 2: 1/4" 管接头 1: 清洁室装配 TF2: 1/8”管接头 B: 协议报警站(220V)*
3:0-100    30”-0-200 PSIG 5: 0-1000 PSIG 3: 隔膜阀1/4"管接头 (PSIG/kPa压力表) C: 协议切换站*
4:0-250     0-400 PSIG 6: 0-300 PSIG 6: 1/8" 管接头 2: 清洁室装配 TF4: 1/4”管接头 G: 协议切换报警站 (110V)*
5:0-500    0-1000 PSIG 7: 0-400 PSIG 8: 隔膜阀1/8"管接头 (BAR/PSIG压力表) H: 协议切换报警站 (220V)*
7:0-150    30”-0-200 PSIG 8: 0-6000PSIG* 9: 隔膜阀1/4” FPT   CGA  M: 协议站*
*最大入口压力 4500PSIG(310 BAR)       DIN 477 Q: 协议吹扫站*
PCTFE阀座的 Capsule®     BS 341
        其它接头按要求定制 *不适用于4500PSIG
            最大入口压力
