P1 系列波登管压力表

规格：P1系列压力表

单位：

浏览次数：4314

性能标签：

P1 系列波登管压力表 , 压力范围 -1...0 ~ -1 ~ +15bar, 0 - 0.6 ~ 0 - 4000bar

产品详细描述

P1系列压力表有1个波登管压力传感元件。

根据压力范围不同，分别装配有C型管(≦40bar)或螺旋管(≧40bar)。
接触介质部件根据介质不同，可用不锈钢或黄铜 / 铜合金。

应用

用于液体和非结晶气体、粘度不高的介质的工业压力测量。

标准型

刻度盘尺寸:  63, 100, 160 mm
压力范围 (EN 837-1/5):  -1...0 ~ -1 ~ +15bar, 0 - 0,6 ~ 0 - 4000bar
过压安全性:  1.3倍满刻度

材料

刻度盘和指针：铝
外壳：不锈钢AISI 304 (1.4301) 接触介质部件 不锈钢AISI 316Ti (1.4571) 窗口 安全玻璃
温度：
介质（不锈钢型号)   -20°C ~ +130°C
介质（黄铜型号)       -20°C ~ +60°C
调节温度                                      +20°C
温度偏差：        < 1.0%满刻度/20°C
精度 (EN 837-1/6)：NG 63 1.6级, NG 100 1.0级, NG 160 1.0级
过程连接 (EN 837-1/7.3)：NG 63 1/4” BSP m. (底部或背部) , NG 100 1/2” BSP外螺纹, NG 160 1/2” BSP外螺纹
防护等级(EN 60529) ：IP 54和更高
重量： 约0.2 - 1.5 kg (根据型号)

可选

材料
接触介质部件：黄铜 / 铜合金
窗口：仪表用玻璃塑料, 丙酸玻璃
填充液：甘油, 石蜡凡士林
节流阀：节流螺杆
安装： 支架安装，壁式安装
特殊螺纹： NPT, UNF, HD
特殊材料：外壳, 指针和内部零部件
特殊刻度：按要求提供
切换接触器：按要求提供

其它可选

可调指针、最大指针、阻尼轴、无硅树脂、氧气清洁、特殊安装、标定型、安全型(EN 837-1/9.7.2)、不同的化学密封

安装及尺寸图

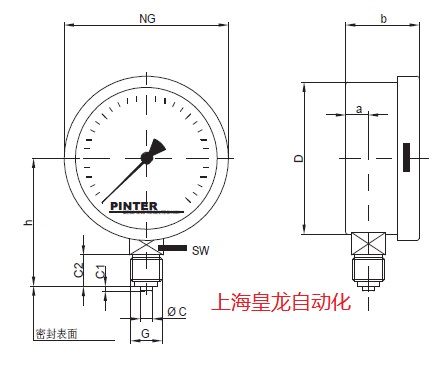

底部安装及尺寸

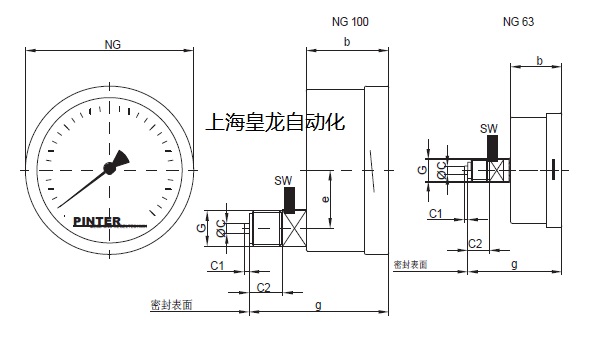

背部安装及尺寸


尺寸表

刻度盘尺寸 (NG)	a	b	øc	c1	c2	e	G	g	h	SW
63	95	30.5	5	2	13	-	G1/4B	56	53	14
100	156	49	6	3	20	34.5	G1/2B	83	86	22
160	17.5	50	6	3	20	34.5	G1/2B	84	116	22
