钢铁公司,回转窑窑头测温系统, DLDK11



规格: DLDK11回转窑窑头测温系统
单位:
浏览次数: 1614
性能标签: DSRF11N双色红外测温仪在回转窑中的应用, 钢铁厂, 石灰回转窑, DLDK11回转窑窑头测温系统



0
钢铁公司,回转窑窑头测温系统, DLDK11

在线购买

产品详细



实践证明,回转窑窑头测温并不需要很复杂,所谓的无线窑头测温或复杂的机械结构都只不过是测温方案的噱头和增加成本而已。

鉴于回转窑内部呈微正压并有观察口(或带玻璃窗口或不带玻璃窗口),红外测温仪只是镜头及前部承受窑头的辐射热,用光纤红外测温仪就可以解决这个问题,而无需复杂的机械结构;因为光纤探头和光纤电缆可以承受>200摄氏度的温度。

而无线测温更是不必要的;因为电缆线敷设到中控室的距离并不是很长;即使是有些回转窑需要大修时打开窑门,只要增加一个随窑门而动的桥架即可解决。1~2米桥架或工字钢的费用远远低于无线系统,而且无线系统还要申请频率波段、调试增加复杂性,所以无线窑头测温仅是噱头而已。

本系统是宝钢工程公司与上海皇龙自动化工程公司共同设计和实施的一套完整回转窑窑头测温系统,采用了如下简单组合:

1、德国DIAS双色红外测温仪DSRF11N,测温范围700~1800°C

DSR11N双色红外测温仪


2、原装安装支架和空气吹扫器


3、高温吹扫气管,2头配备了转换接头

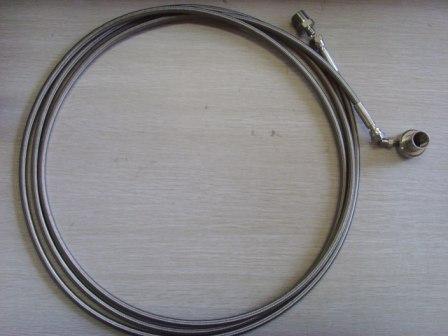

高温吹扫空气管和原装空气吹扫器

                               高温吹扫空气管和原装空气吹扫器


4、测温仪电子盒保护箱、电子盒内实时显示温度和参数调整



5、吹扫空气量控制箱、桥架

电子盒保护箱, 吹扫器控制箱 , 桥架

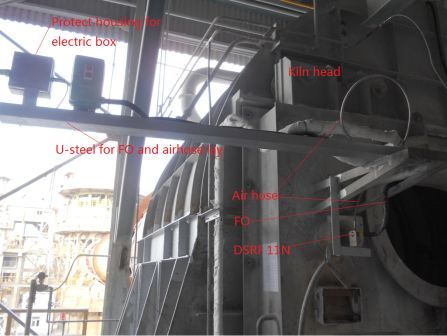

                   电子盒保护箱、吹扫气量控制箱、导线和气管敷设用桥架

电子盒内显示温度值、比色系数, 可调整红外测温仪参数



6、PLC显示温度趋势和温度值





回转窑及其DLDK11窑头测温系统





                   回转窑及其DLDK11窑头测温系统







PLC控制气量和显示实时温度和温度趋势





 PLC控制气量和显示实时温度

PLC显示温度趋势

                   PLC控制气量和显示实时温度和温度趋势
