PYROSENS红外探测器是如何命名的呢?红外探测器里面的数值和字母代表什么意思呢?

规格:PYROSENS

单位:

浏览次数:87

性能标签:

PYROSENS红外探测器是如何命名的呢?红外探测器里面的数值和字母代表什么意思呢?探测器 , 红外探测器 , 单元红外探测器, 双元红外探测器, 三元红外探测器 ,多元红外探测器, 命名法, Nomenclature


0


产品详细描述

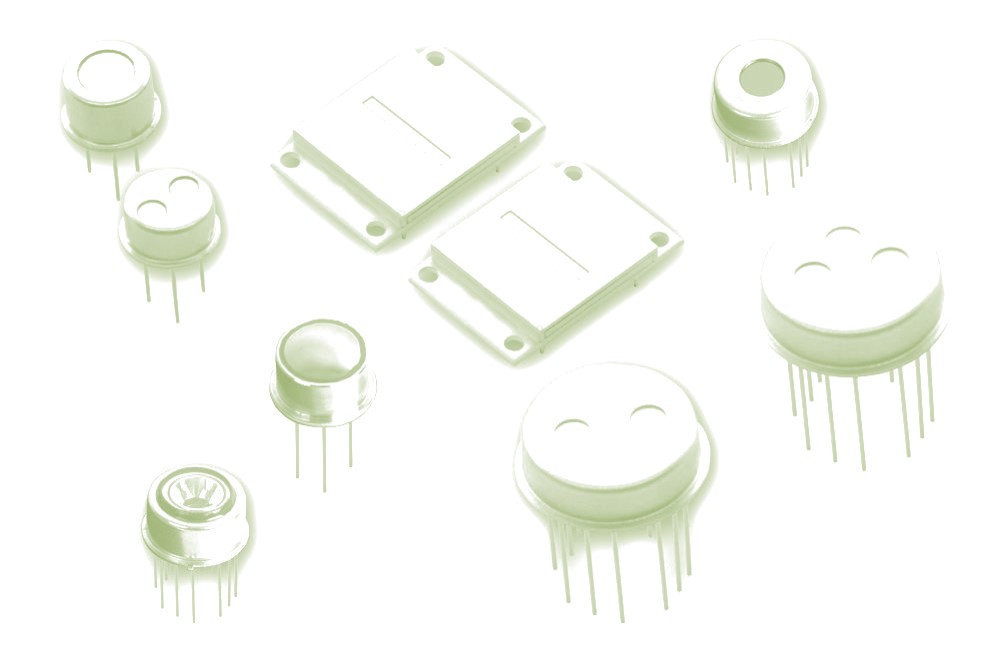

德国DIAS红外公司红外探测器, 单元红外探测器, 双元红外探测器 三元红外探测器 多元红外探测器 命名法 Nomenclature

德国DIAS红外探测器的命名法则:

德国DIAS红外公司PYROSENS探测器命名法
红外探测器数量 焦热电芯片类型 电极形状 尺寸 内件的其它信息
LT D 0.5 PC
2 LTA Q 1 lx
3 LTI G 1.2 lxPC
4 LTS   2 Cx
  LTSI   3 l10
  LTMI     l100
        l10PC
        l100PC
无:单元探测器 参见下表说明 参见下表 参见下表 参见下表
2:双元探测器
3:三元探测器
4:四元探测器

上面列出了所有型号中可能出现的英文和数字,分别代表什么意思呢?

代码 含义
LT 钽酸锂探测器, 不带吸收层,标准厚度,约25µm
LTA LT型号,带简易吸收层
LTI 钽酸锂探测器 , 离子蚀刻, 厚度约5µm
LTS LT型号,带高端银黑吸收层,吸收率约98%
LTSI LTI型号,带高端银黑吸收层,吸收率约98%
LTMI LTI型号,带金属NiCr吸收层,吸收率约85%

D 圆形敏感区域, 后续数字代表直径(mm),   LT芯片尺寸大于电极
Q 圆形敏感区域, 后续数字代表一侧直径(mm), LT芯片尺寸大于电极
G 圆形敏感区域, 后续数字代表一侧直径(mm), LT芯片和电极尺寸相同

w/o 电压模式,偏差电阻100G欧姆
PC 热平衡补偿,可以同电压或电流模式组合(也就是说l100PC为电流模式探测器,带100G欧反馈电阻和热补偿)
lx 电流模式,带反馈电阻(标准电阻为10G欧或100G欧)
lxPC 电流模式,带反馈电阻和热补偿
Cx 电流模式,带单电压供电和反馈电阻(10G欧或100G欧)
l10 电流模式, 反馈电阻10G欧
l100 电流模式, 反馈电阻100G欧
l10PC 电流模式,反馈电阻10G欧,带热平衡补偿
l100PC 电流模式,反馈电阻100G欧,带热平衡补偿

详细型号,请参见:

单元红外探测器 , 多元红外探测器
