52系列Maniflex汇流排, 高纯气体模块化集管系统
规格：图示型号52B1232-01-580
单位：
浏览次数：38
性能标签：
52系列Maniflex汇流排, 高纯气体模块化集管系统, 图示型号52B1232-01-580, 52系列黄铜、镀铬黄铜或不锈钢模块化汇流排
产品详细描述
52B（黄铜, Brass）、52C（镀铬黄铜，Chrome-plated brass）和52S（不锈钢，Stainless steel）系列汇流排系统是模块化气体分配系统，可以连接到调压阀、双调压阀开关、CONCOA自动切换系统、CONCOA的IntelliSwitch电子切换系统或任何其他具有1/2"FNPT或1/4"FNPT入口端子的系统。模块化气体分布系统允许用户调整系统的入口容量，这样气瓶的更换就不会那么频繁。CONCOA汇流排系统允许将无限数量的汇流排站连接到单个集管(header)，提供更安全、更高效的气体输送，消除压力波动、停机和浪费气体。
主要特征
- 银钎焊或TIG焊接连接器可防止污染
- 一体式隔膜阀允许独立关闭功能
- 金属对金属接头可实现无泄漏组装，便于运输
- 模块化设计允许灵活的现场安装
- 可扩展的系统配置支持系统增长能力
主要性能
- 最大入口压力：3500PSIG（240BAR）
- 温度范围：-40°F至140°F（-40°C至60°C）
- 集管(header)：外径0.625 x壁厚0.188（黄铜）；0.625外径x 0.095壁（不锈钢）
- 隔膜阀体：黄铜、镀铬黄铜或不锈钢棒材
- 隔膜阀座：PCTFE
- 隔膜阀杆：303/304不锈钢
- 膜片：Elgiloy®
- 柔性软管：316L不锈钢；氧气用蒙乃尔合金®内芯
- 符合性：CRN OH15806.5
尺寸

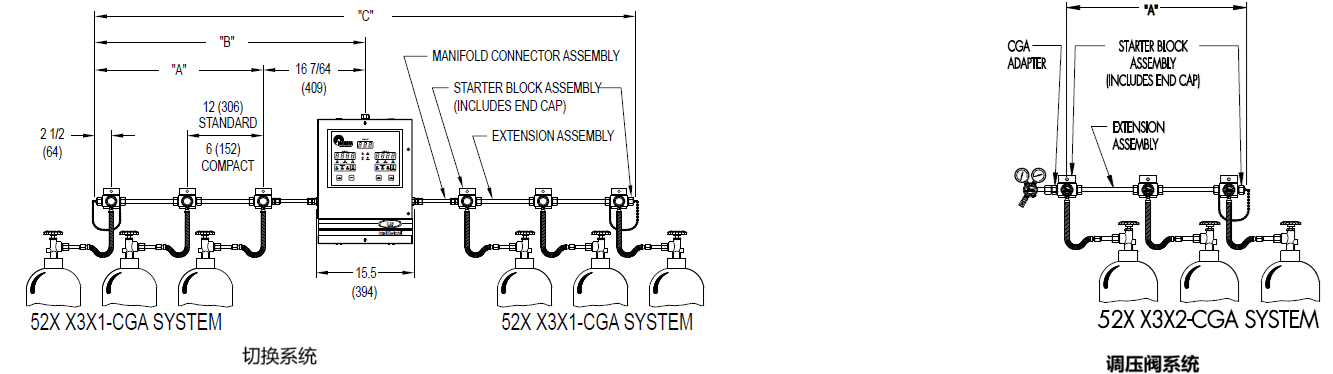

| 尺寸图 (“A", “B", “C" 参见下图指定的长度) | ||||||||||
| 每侧气瓶数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| “A"标准(单排) | 2.5" (68mm) |
14.5" (368mm) |
26.5" (673mm) |
38.5" (978mm) |
50.5" (1283mm) |
62.5" (1588mm) |
74.5" (1892mm) |
86.5" (2197mm) |
98.5" (2502mm) |
110.5" (2807mm) |
| “B"标准(单排) | 18.6" (472mm) |
29.6" (752mm) |
42.6" (1082mm) |
54.6" (1387mm) |
66.6" (1692mm) |
78.6" (1996mm) |
90.6" (2301mm) |
102.6" (2606mm) |
114.6" (2911mm) |
126.6" (3216mm) |
| “C"标准(单排) | 37.3" (947mm) |
59.3" (1506mm) |
85.3" (2167mm) |
109.3" (2776mm) |
133.3" (3386mm) |
157.3" (3995mm) |
181.3" (4605mm) |
205.3" (5215mm) |
229.3" (5824mm) |
253.3" (6434mm) |
| 重量标准(黄铜, 单排) | 3.45 lbs (1.56 kg) |
7.07 lbs (3.21 kg) |
10.69 lbs (4.85 kg) |
14.31 lbs (6.49 kg) |
17.93 lbs (8.13 kg) |
21.55 lbs (9.77 kg) |
25.17 lbs (11.42 kg) |
28.79 lbs (13.05 kg) |
32.41 lbs (14.7 kg) |
36.03 lbs (16.34 kg) |
| 重量标准(不锈钢, 单排) | 3.33 lbs (1.51 kg) |
6.45 lbs (2.92 kg) |
9.57 lbs (4.34 kg) |
12.69 lbs (5.76 kg) |
15.81 lbs (7.17 kg) |
18.93 lbs (8.59 kg) |
22.05 lbs (10 kg) |
25.17 lbs (11.4 kg) |
28.29 lbs (12.83 kg) |
31.41 lbs (14.25 kg) |
| “A"紧凑型 (单排) | 2.5" (68mm) |
8.5" (216mm) |
14.5" (368mm) |
20.5" (521mm) |
26.5" (673mm) |
32.5" (826mm) |
38.5" (978mm) |
44.5" (1130mm) |
50.5" (1283mm) |
56.5" (1435mm) |
| “B"紧凑型 (单排) | 18.6" (472mm) |
24.6" (625mm) |
29.6" (752mm) |
36.6" (930mm) |
42.6" (1082mm) |
48.6" (234mm) |
54.6" (1372mm) |
60.6" (1539mm) |
66.6" (1692mm) |
72.6" (1844mm) |
| “C"紧凑型 (单排) | 37.3" (947mm) |
49.3" (1252mm) |
59.3" (1506mm) |
73.3" (1862mm) |
85.3" (2167mm) |
97.3" (2471mm) |
109.3" (2776mm) |
121.3" (3081mm) |
133.3" (3386mm) |
145.3" (3691mm) |
| 重量紧凑型 (黄铜, 单排) | 3.45 lbs (1.56 kg) |
6.62 lbs (3.00 kg) |
9.79 lbs (4.44 kg) |
12.96 lbs (5.88 kg) |
16.13 lbs (7.32 kg) |
19.3 lbs (8.75 kg) |
22.47 lbs (10.19 kg) |
25.64 lbs (11.63 kg) |
28.81 lbs (13.07 kg) |
31.98 lbs (14.50 kg) |
| 重量紧凑型 (不锈钢, 单排) | 3.33 lbs (1.51 kg) |
6.27 lbs (2.84 kg) |
9.21 lbs (4.18 kg) |
12.15 lbs (5.51 kg) |
15.09 lbs (6.84 kg) |
18.03 lbs (8.18 kg) |
20.97 lbs (9.51 kg) |
23.91 lbs (10.84 kg) |
26.85 lbs (12.18 kg) |
29.79 lbs (13.51 kg) |
订货信息
| 52X | A | B | C | D | -CON |
| 系列 | 方向 | 站数 | 软管类型 | 出口接头 | 软管接头 |
| 52B黄铜 | 1: 标准型单排 (右侧或左侧)(1个气瓶/站) | 0: 0 | 0: 无 | 1: 1/4" FPT | CGA DIN 477 |
| 52C镀铬黄铜 | 2: 标准型双排 (右侧或左侧)(2个气瓶/站) | 1: 1 | 2: 24" (600mm)316不锈钢柔性软管，带止回阀 | 2: 气瓶转接头 | BS 341 |
| 52S不锈钢 | 3: 标准型单排复式 (右侧及左侧)(1个气瓶/站) | 2: 2 | 3: 36" (900mm) 316不锈钢柔性软管，带止回阀 | 其它可用接头 | |
| 4: 紧凑型单排 (右侧或左侧)(1个气瓶/站) | 3: 3 | 6: 72" (1800mm) 316不锈钢柔性软管，带止回阀 | |||
| 5: 紧凑型双排 (右侧或左侧)(2个气瓶/站) | 4: 4 | ||||
| 6: 紧凑型型单排复式 (右侧及左侧)(1个气瓶/站) | 5: 5 | ||||
| 6: 6 | |||||
| 7: 7 | |||||
| 8: 8 | |||||
| 9: 9 | |||||
| A: 11 | |||||
| B: 12 | |||||
| C: 13 | |||||
| D: 14 | |||||
| E: 15 |
