53系列使用点面板, 使用300系列高纯调压阀

规格：图示型号53C3330-01-001, 53S5000-01-001

单位：

浏览次数：44

性能标签：

53系列使用点面板, 使用300系列高纯调压阀, 图示型号53C3330-01-001, 53S5000-01-001

产品详细描述

53 系列使用点面板为在过程或实验室应用中控制使用点的气体压力和流量提供了一种实用且经济的方法。该面板使用多达四个 307 或 327 系列高纯调压阀，带有后入口和隔膜出口阀。后端口设计允许将调压阀安装在前面板上，同时将入口管道隐藏在面板后面。美国CONCOA公司的53 系列使用点面板旨在为气体分配系统提供最终压力控制，是各种实验室应用的理想选择。

主要特征

• 模块化、定制配置设计可实现灵活的安装和作
• 后入式调压阀入口允许前面板安装，面板后面有管道
• 五个可单独选择的压力范围支持广泛的应用
• 14 号不锈钢面板提供清洁、耐腐蚀的安装
• 不锈钢膜片可防止内侧扩散
• 高纯度出口隔膜阀允许气体流量控制和正向关闭

主要性能

• 最大入口压力：3000 PSIG （210 BAR）
• 温度范围：-40°F 至 140°F（-40°C 至 60°C）
• Cv：0.1
• 压力表 (53C)：2 "(50mm), 黄铜外壳，带镀铬阀杆和磷青铜管
• 压力表(53S)：2 "(50mm), 不锈钢外壳，带不锈钢阀杆和管
• 入口/出口连接：1/4"FNPT
• 面板： 14 号 304 不锈钢
• 调节器和阀体：镀铬黄铜棒材 （54C）;316L 不锈钢 （54S）
• 阀帽： 镀铬、压铸锌
• 阀座：PTFE（调节器）;PCTFE （阀门）
• 过滤器：10 微米 316L 不锈钢网或烧结青铜
• 膜片：316L 不锈钢
• 内部密封：PTFE
• 一致性：清洁度达到或超过 CGA G-4.1;PED 2014/68/EU;ANSI/ASME B40.1 标准;CRN OH5216.5

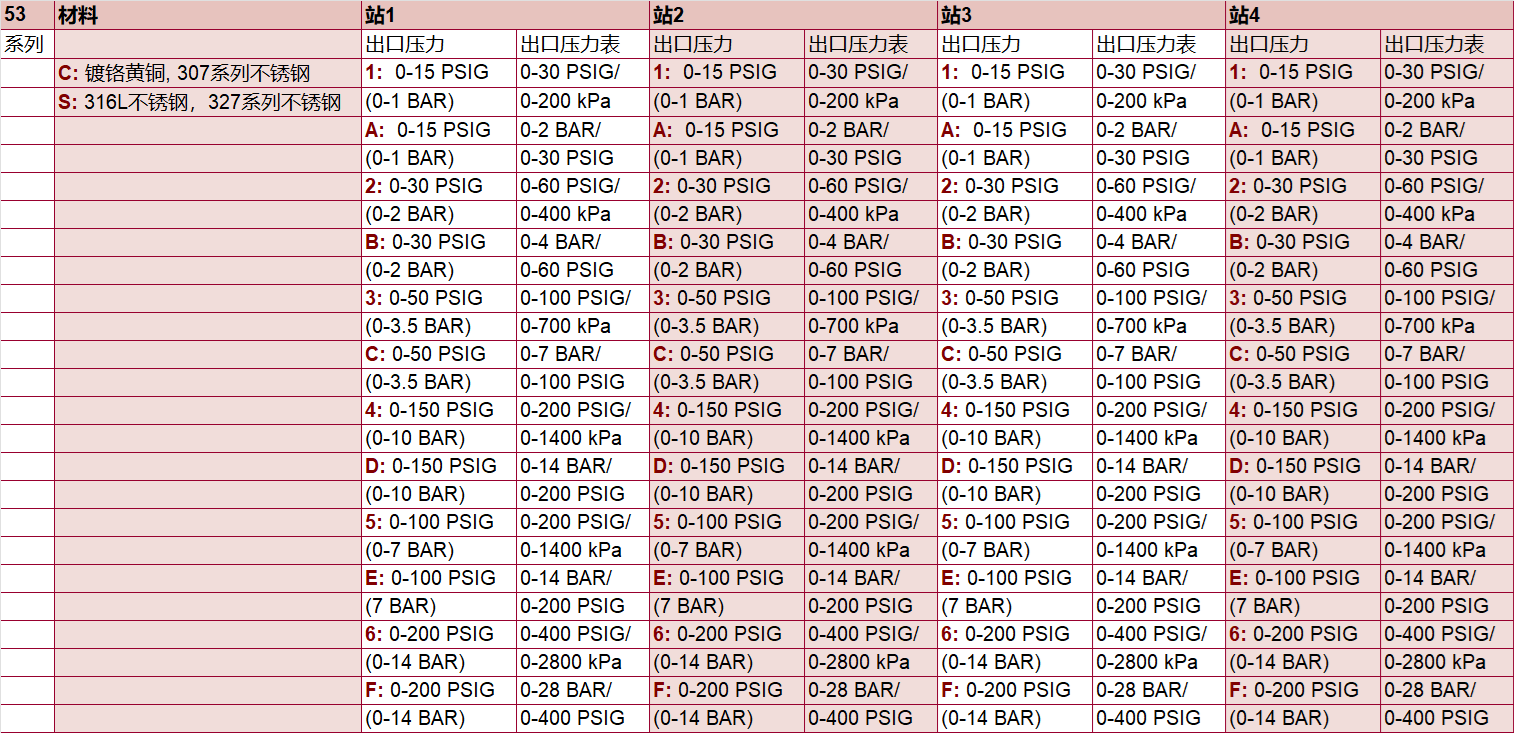

订货信息
