54系列使用点面板, 采用400系列超高纯减压阀
规格：图示型号54C3330-01-001, 54S5000-01-001
单位：
浏览次数：34
性能标签：
54系列使用点面板, 采用400系列超高纯减压阀, 图示型号54C3330-01-001, 54S5000-01-001,
产品详细描述
54 系列使用点控制面板采用模块化设计，可将 400 系列调压器安装和定位于最需要的气体应用的使用点。该面板旨在为研究和超高纯度气体提供最终压力控制，或者采用不锈钢型号减压阀 (54S)，可以用于腐蚀性工作气体或混合物。通过多达六种不同的输送压力，可以采用最适合特定应用的压力。CONCOA公司的54系列使用点面板最多配备四个减压阀，是超高纯度气体校准系统中使用的主要支持气体的理想选择。
主要特征
- 模块化、定制配置设计允许灵活的安装和作
- 后入式减压阀入口支持壁挂式或墙内管道
- 可单独选择的压力范围支持广泛的应用
- 14 号不锈钢面板提供清洁、耐腐蚀的安装
- 不锈钢膜片可防止内侧扩散
- 高纯度隔膜出口阀允许气体流量控制和正向关闭
主要性能
- 最大入口压力：3000 PSIG （210 BAR）
- 温度范围：-40°F 至 140°F（-40°C 至 60°C）
- Cv：0.1 最大出口 50 PSIG （3.5 BAR） 或更低;高于 50 PSIG （3.5 BAR） 的 0.2 最大出口
- 入口/出口连接：1/4 in FNPT
- 54B用压力表：2 英寸（50 毫米）黄铜外壳，带黄铜杆和磷青铜管
- 54C用压力表：2 英寸（50 毫米）黄铜外壳，带镀铬阀杆和磷青铜管
- 仪表 （54S）：2 英寸（50 毫米）不锈钢外壳，带不锈钢阀杆和管
- 面板： 14 号 304 不锈钢
- 调压阀和阀体：黄铜棒材 （54B）;镀铬黄铜棒材 （54C）;316L 不锈钢 （54S）
- 阀帽：黄铜棒材 （54B）;镀铬黄铜棒材（54C 和 54S）
- 阀座：PTFE（调节器）;PCTFE （阀门）
- 过滤器：10 微米 316L 不锈钢网或烧结青铜
- 膜片：316L 不锈钢
- 内部密封：PTFE
- 一致性：清洁度达到或超过 CGA G-4.1;PED 2014/68/EU;ANSI/ASME B40.1 标准;CRN OH5216.5

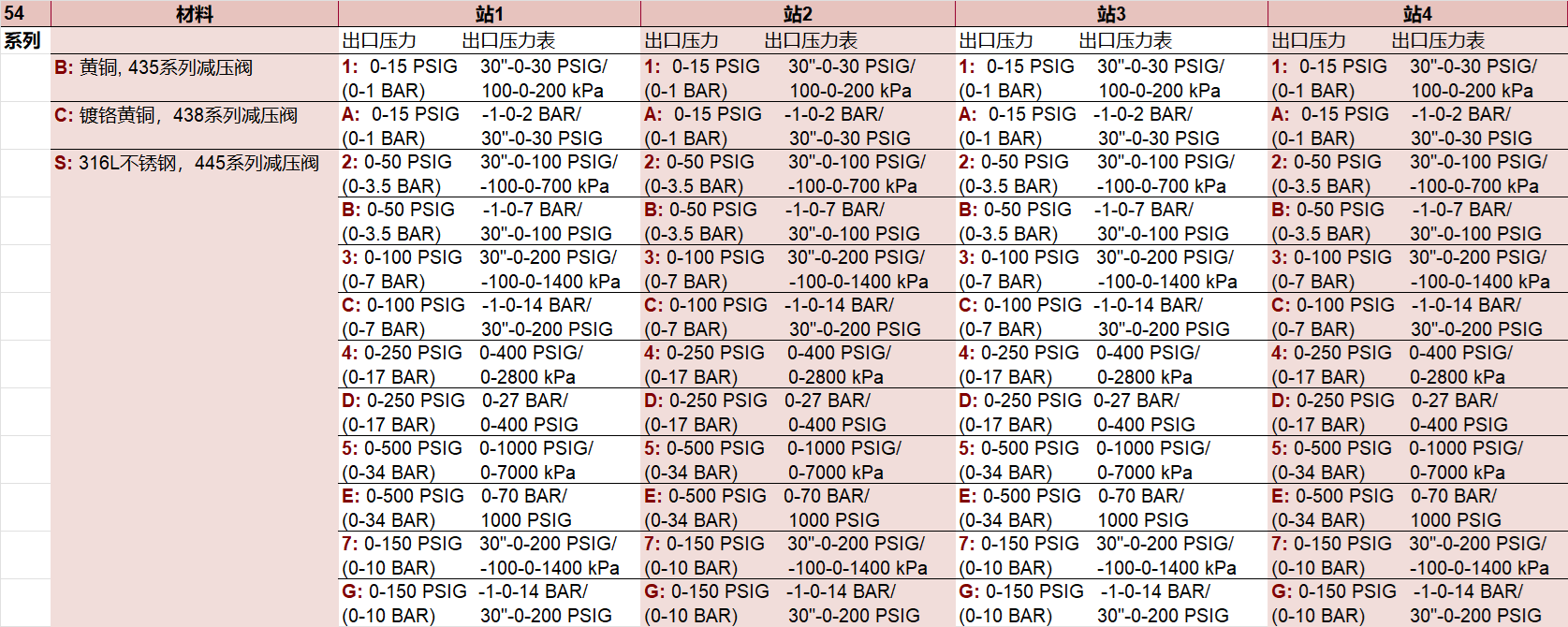

订货信息
