规格:红外阵列探测器Array,128LT,128LTI,256LTI, 510LTI
单位:个
浏览次数:5740
性能标签:
红外阵列探测器Array,128LT,128LTI,256LTI, 510LTI , 红外扫描测温仪 , 红外扫描热像仪, 用于光谱分析仪, 用于红外扫描测温仪, 用于红外扫描热像仪
德国DIAS红外公司研发生产
线性红外阵列
像素:128x1 、256x1 、510x1
德国DIAS红外扫描热像仪PYROLINE系列的红外阵列探测器
• 128、256或510个元件排列在一行
• NEP(噪声等效功率@128Hz)直到1.1nW
• 动态范围>75dB
• 调制频率可达512Hz
• 内置CMOS倍增器
• 很高的长期稳定性
• 简单的操作模式
• 在环温下操作
• 可定制特殊尺寸的256、510元件红外阵列
• 带线性阵列的模块
主要应用
1) 光谱分析:ATR分子光谱分析、NDIR非分散型红外光谱分析等
2) 气体分析:医疗诊断、麻醉气体、工业气体、空气质量、家居技术等
3) 液体分析:如血液、其它医学流体、化工、食品等
4) 固态分析:粉末、爆炸物、皮肤、食品等
5) 温度分析:如钢铁冶金行业、轧钢、带钢、车辆监控中使用的红外扫描热像仪PYROLINE等
6) 激光标定和曲线分析
德国DIAS红外阵列探测器型号一览
型号一览表1 | |||||||||||
型号 | 128LT | 128LTI | 128LT | 128LTI | 128LT | 128LTI | 256LTI | 256LTI | 256LTI | 510LTI | 510LTI |
SP0.5 | SP0.5 | SP1.0 | SP1.0 | SP0.5 | SP1.0 | SP0.5 | |||||
像素 | 128 | 128 | 128 | 128 | 128 | 128 | 256 | 256 | 256 | 510 | 510 |
像素宽度 μm | 90 | 90 | 90 | 90 | 90 | 90 | 42 | 42 | 42 | 20 | 20 |
像素长度 μm | 100 | 100 | 500 | 500 | 1000 | 1000 | 100 | 500 | 1000 | 100 | 500 |
像素间距 μm | 100 | 100 | 100 | 100 | 100 | 100 | 50 | 50 | 50 | 25 | 25 |
响应率SV (V/W) | 230000 | 540000 | 230000 | 540000 | 230000 | 540000 | 620000 | 620000 | 620000 | 68000 | 68000 |
噪声电压UN (mV) | 0.7 | 0.8 | 0.9 | 1.2 | 1.1 | 1.9 | 0.7 | 0.9 | 1.1 | 0.9 | 1.3 |
NEP(nW) | 3 | 1.5 | 3.9 | 2.2 | 4.9 | 3.5 | 1.1 | 1.4 | 1.8 | 1.3 | 1.7 |
MTF (R = 3 lp/mm) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 |
SV一致性2 (%) | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 10 | 10 |

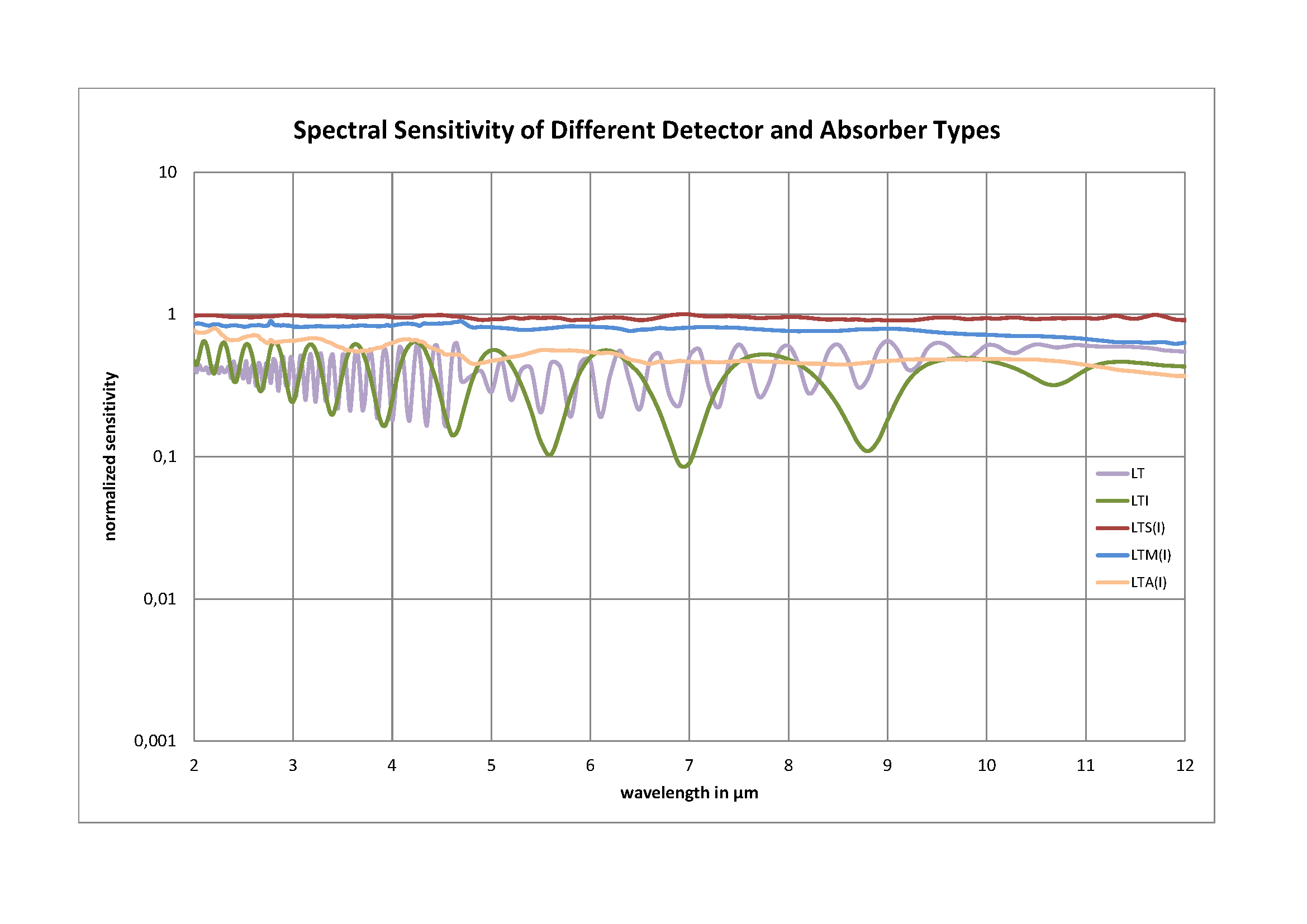

不同探测器和吸收器类型的光谱灵敏度
资料下载: PYROSENS红外阵列探测器 (pdf)
