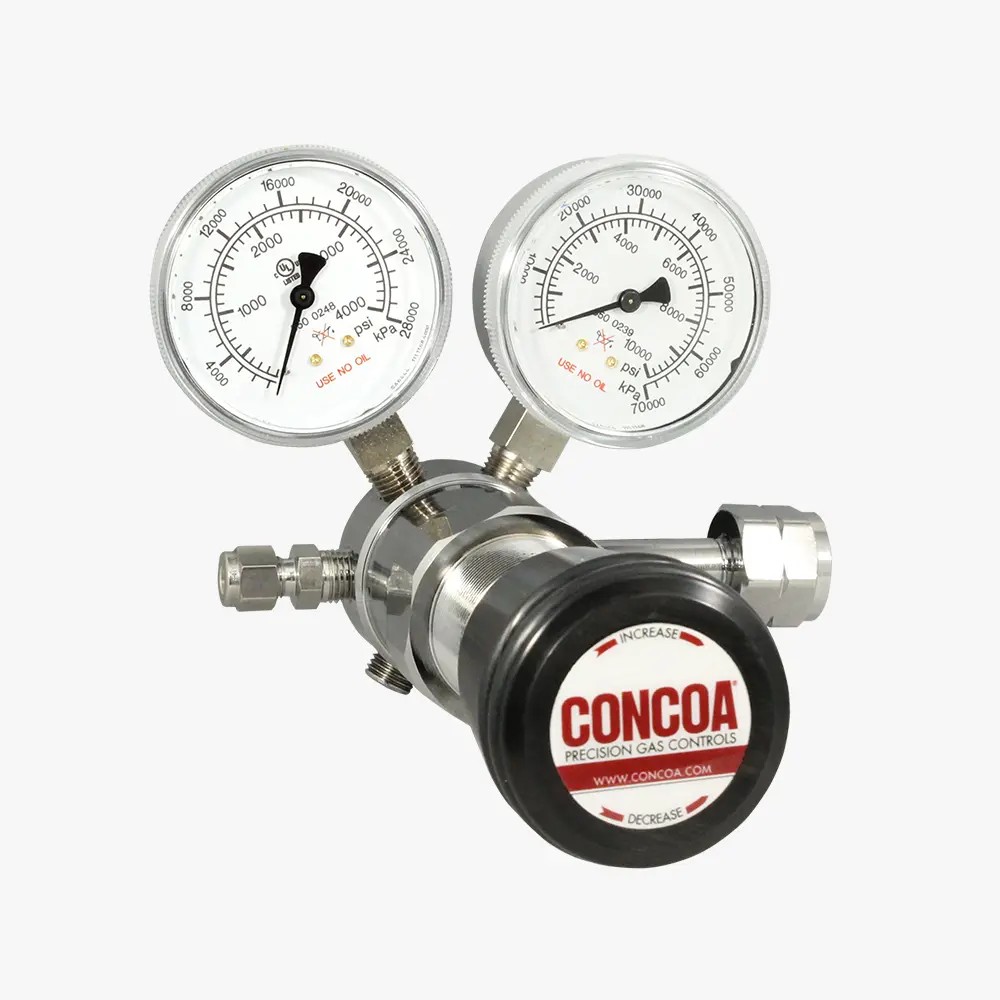

492系列高压调压阀,最大入口压力6000PSIG



规格: 492系列 , 例如4924851-01-680 ,4925952-01-677
单位:
浏览次数: 1668
性能标签: 美国CONCOA公司,492系列高压减压阀,活塞传感,最大入口压力6000 PSIG,最大出口压力0~6000 PSIG , Cv=0.1



0
492系列高压调压阀,最大入口压力6000PSIG

在线购买

产品详细



492系列调压阀性能特点



• 用于非腐蚀性气体输出压力控制
• Capsule®阀芯,易于维护,增加寿命
• 镀铬黄铜或316L不锈钢棒料阀体,精密表面抛光
• 前后表面安装,适合多种配置
• 大活塞传感,安全控制压力达6000 PSIG
• 出口压力:从0-750~0-6000 PSIG,应用范围广
• 六口设计,安装灵活,可就地调节
• 压力表:2½”直径镀铬黄铜



492系列调压阀技术参数




• 最大入口压力:6000 PSIG;最大出口压力:0~6000 PSIG
• 工作温度:-40~60°C
• 流量系数 Cv = 0.1
• 重量:例如4924851-680(2.54kg)



492系列调压阀材质


• 阀体:镀铬黄铜棒料
• 阀帽:镀铬黄铜
• 活塞:黄铜棒料
• 阀座:PCTFE(3000和4500PSIG入口), Arlon®(PEEK)(6000PSIG入口)
• 过滤器:10μm热压结青铜
• 内部密封:Viton





492系列调压阀典型应用


• 飞机支架充气、航空液压系统
• 研发、实验室
• 化学品制造、制药
• 压力表校准




492系列调压阀 选型信息表





492 A B C D - 入口 选项
系列 出口压力  出口压力表 最大入口压力  入口压力表 出口组件 装配/压力表 入口接头 安装选项
  1: 0~750   0~1000 PSIG 0: 6000 PSIG   * 0: ¼” FNPT接头 0: 裸阀体*† CGA A: 定制报警台(110V)
  2: 0~1500  0~4000 PSIG 3: 3000 PSIG   0-4000 PSIG 1: ¼” MNPT 1: 标准装配 DIN477 B: 定制报警台(220V)
  3: 0~2500  0~4000 PSIG 8: 5500 PSIG   0-6000 PSIG 2: ¼”卡套 (PSIG/kPa压力表) BS341及其它 C: 定制转换台
  4: 0~4500*  0~6000 PSIG 9: 6000 PSIG   0-10,000 PSIG 5: 针阀 ¼” MNPT 2: 标准装配   G: 定制转换台,带报警(110V)
  5: 0~6000†  0~10000 PSIG   6: ⅛”卡套 (bar/PSIG压力表)   H: 定制转换台,带报警(220V)
  6: 0~3500*  0~6000 PSIG   7: ⅜”卡套     M: 定制工作台
      F: 针阀¼”卡套 *仅限6000 PSIG   Q: 定制吹扫台
  *3000PSIG入口不适用   M: 6mm卡套  最大入口压力    3000PSIG最大入口
  仅用于入口6000PSIG * D=12有效   †B 必须是3,8 9.   只对B=3有效
