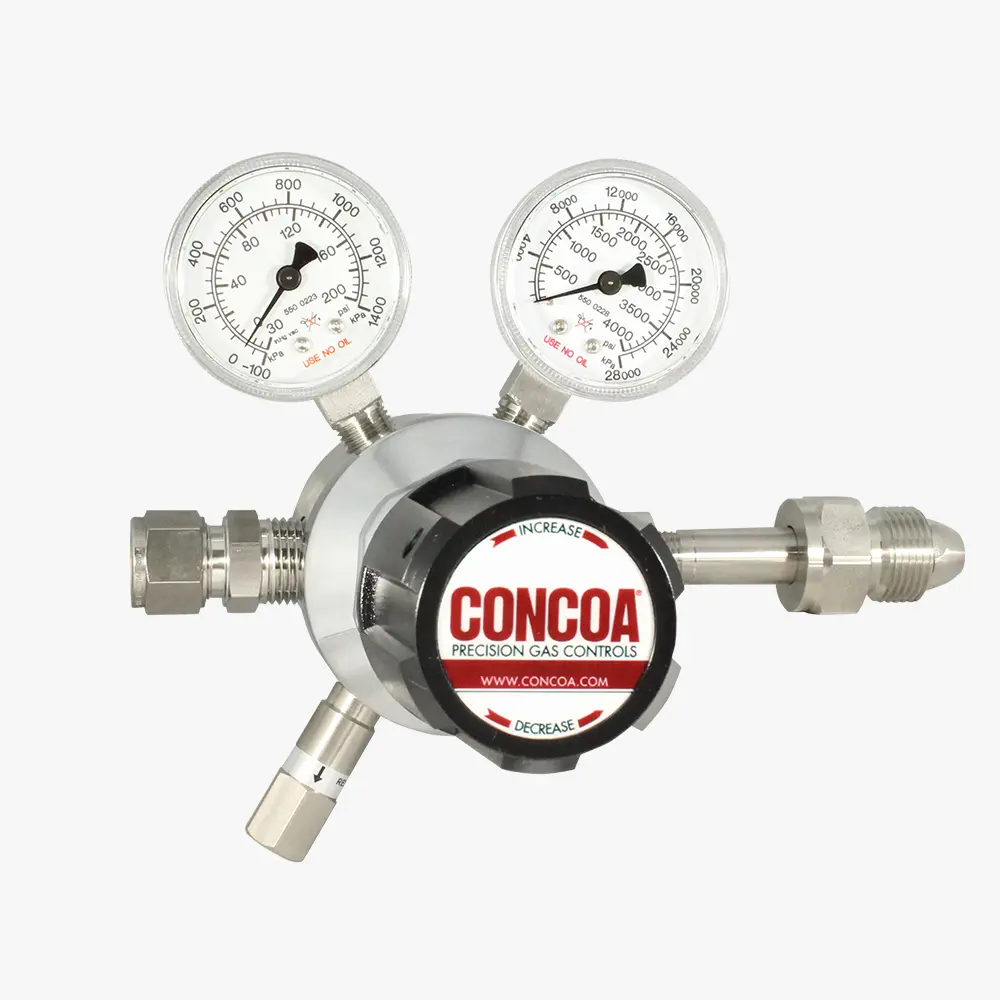

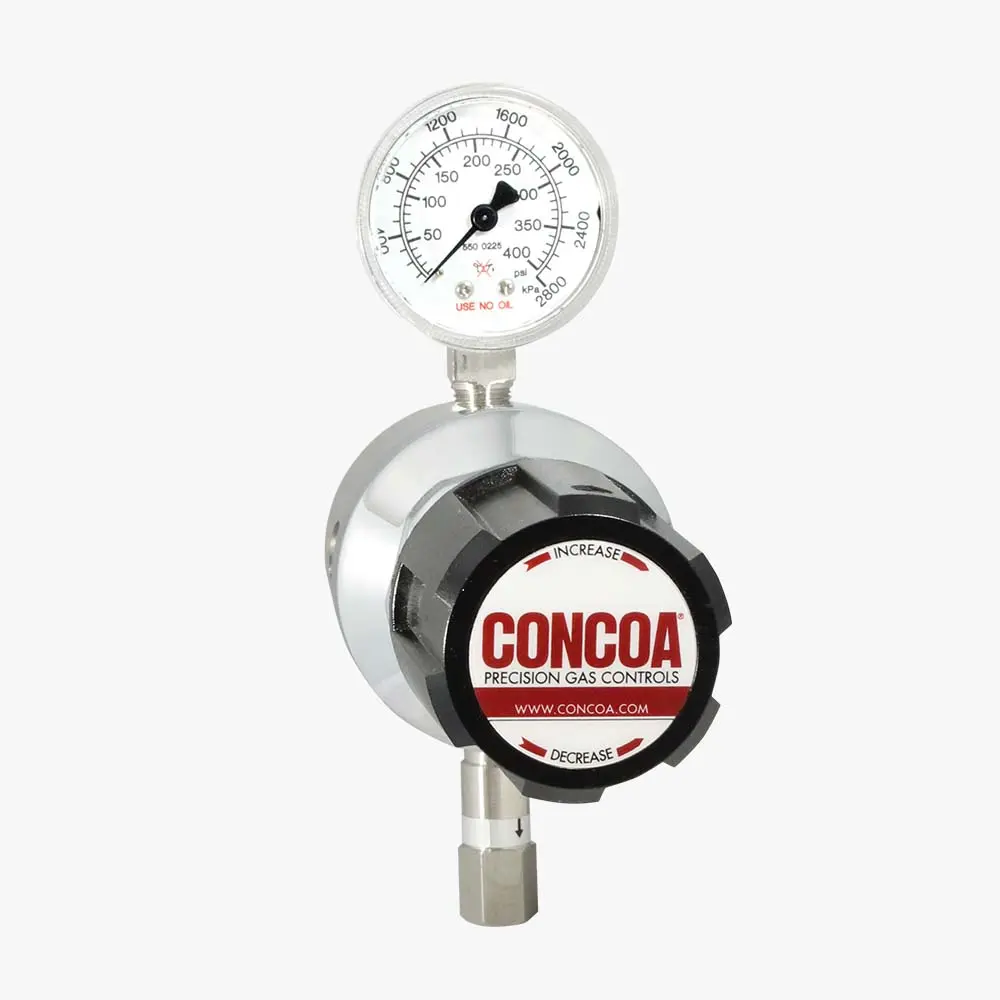

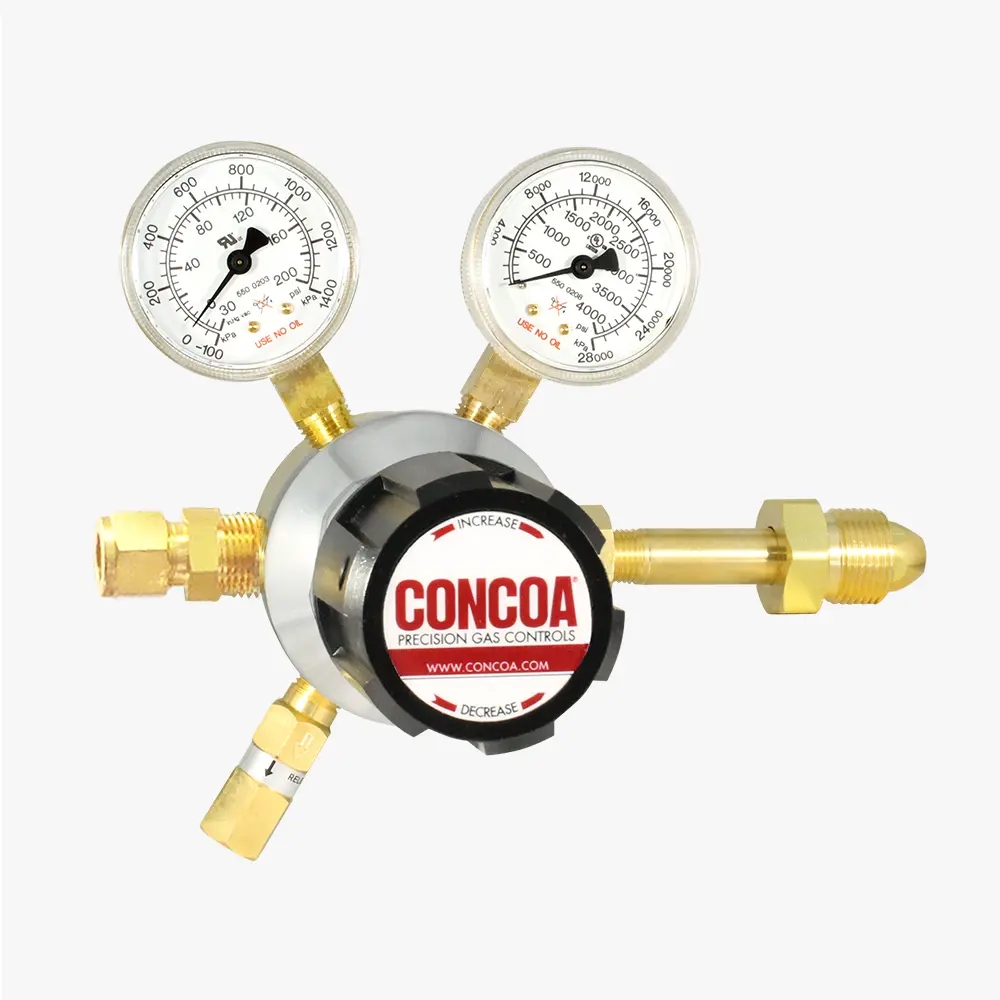

483、484、485、486系列高流量减压阀



规格: 483、484、485、486系列
单位:
浏览次数: 1752
性能标签: 美国CONCOA公司,483、484、485、486系列高流量减压阀,最大入口压力3000PSIG,最大出口压力0~250PSIG ,Cv=1.0,



0
483、484、485、486系列高流量减压阀

在线购买

产品详细

483/4/5/6系列性能特点

• 该4个系列应用很广,主要用于大流量吹扫、
半导体制造、主阀盘、管路调节等
• 黄铜或不锈钢棒料阀体,精密表面抛光
• 背部表面安装,适合多种配置
• 3000PSIG额定入口压力安全用于高压气瓶
• 出口压力范围:从0-15~0-250 PSIG,应用范围广
• 压力表:483系列无入口压力表、有出口压力表,484系列无入口压力表、有出口压力表
                  485系列入口/出口均有压力表,485系列入口/出口均有压力表

483/4/5/6系列典型应用

• 超大流量、大宗气体分布系统、气相液相分析
• 高纯载气、零点和刻度校准、高纯气室增压
• 液化烃类气体控制、低温气体控制

483/4/5/6系列材质
• 阀体:483、485—黄铜棒料
484、486—316L不锈钢棒料
• 阀帽:镀铬压铸锌
• 膜片:316L不锈钢
• 阀座:PC TFE
• 过滤器:40μm 316L不锈钢
• 内部密封:PTFE
• 压力表:483、485—2”直径黄铜,484、486—2”直径不锈钢

483/4/5/6系列技术参数

• 最大入口压力:3000 PSIG
• 最大出口压力:0~250 PSIG
• 工作温度:-40~60°C
• 整体氦气泄露检测:1x10-8scc/sec
• 流量系数 Cv = 1.0
• 接口:½”FNPT(入口/出口)
¼”FNPT(压力表/安全阀)
• 重量:483-3001-TF8(2.17kg),484-3011-TF8(2.05kg),485-3311-580(2.65kg),486-3311-580(2.30kg)

选型信息表

483 A B C D - 入口 选项
484 出口压力  出口压力表 入口压力表 出口组件 装配/压力表 入口接头 安装选项
485 1: 0~15    30"~0~30 PSIG 0: 0: ½” FNPT 0: 裸阀体 000: ½” FNPT 0:
486 2: 0~40    30"~0~60 PSIG 3: 0-4000 PSIG 1: ½”卡套 1: 标准装配 TF8: ½” A: 定制报警台(110V)
系列 3: 0~120   30"~0~200 PSIG 5: 0-1000 PSIG 5: 针阀¼" NPT (PSIG/kPa压力表) M12: 12mm B: 定制报警台(220V)
  4: 0~200   0~400 PSIG 6: 0-300 PSIG P: 12mm卡套 2: 标准装配   C: 定制转换台
  5: 0~250   0~400 PSIG 7: 0-200 PSIG   (bar/PSIG压力表)   G: 定制转换台,110V报警(110V)
    9: 0-600 PSIG   6: 镜像装配   H: 定制转换台,220V报警(220V)
        (PSIG/kPa压力表)   M: 定制工作台
        7: 镜像装配   Q: 定制吹扫台
        (bar/PSIG压力表) 485486系列可
    483484无压力表   484系列无67选项 CGADIN477 483484系列无安装选项
          BS341接头
