DG48N系列 , 快速红外温度开关 , 低价格

规格:DG48N , 红外温度开关 , 热金属探测器 , 红外开关

单位:

浏览次数:2397

性能标签:

DG48N , 快速红外开关 , 低价格,红外温度开关 , 波长1.4 ~ 1.8 μm , 切换温度范围 : 200 ~1800 °C


0


产品详细描述


德国DIAS设计生产
低价格DG48N快速红外温度开关
低价格DG48N热金属探测器

主要特征

• 切换操作温度范围:200~1800 °C

• 切换温度点可在红外测温仪上可调

• 非常快的切换时间(1 ms)

• 无电势输出(PhotoMOS继电器)

• 不同的固定焦距

• 坚固的不锈钢外壳

描述和应用

如果有一个热目标在温度开关DG48N的射线路径上,一旦超过某个设定的温度阈值,就激活切换操作。

温度阈值(切换温度点)可以在200~1800°C之间并在红外测温仪后部调整。切换时间仅仅1 ms。

由于有几个固定焦距,温度切换的射线路径可以调整到最优,适合测量位置的几何位置。

电气切换信号为通过PhotoMOS光电耦合继电器无电势输出。LED状态显示器发出状态“switch on(已切换”信号。在红外测温仪上可设置L/H或H/L报警。

LED瞄准灯用于温度切换开关的光学瞄准。该温度切换开关用坚固的不锈钢外壳 (IP 65) 封装。

可选安装支架、空气吹扫器和水冷套等附件。

该温度切换开关用于热目标的检测、计数或定位,如钢铁行业或铸造。

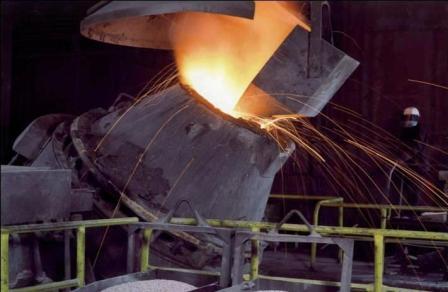

德国DIAS红外温度开关,用于钢包红外温度切换计数

德国DIAS红外温度开关DG48N,用于钢包红外温度切换计数。

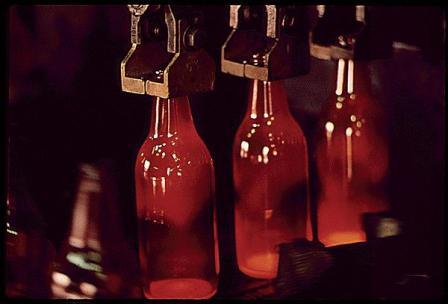

德国DIAS红外温度开关,用于啤酒瓶红外温度开关计数

德国DIAS红外温度开关DG48N,用于啤酒瓶红外温度开关计数

技术指标

                        DG48N
温度范围                     200 ~1000 °C                250 ~1300 °C          350 ~1800 °C
切换范围                 在温度范围内可调,出厂设定,最小跨度 50 °C (订货时指)
切换点                    在切换范围内可调 (发货时出厂设置: 约在切换范围的中间)
光谱范围                  1.4 ~ 1.8 µm
固定焦距                  2906502000
切换时间                  一般 1 ms
输出                        PhotoMOS 继电器,最大 550 mA,最大 60 V,无电势,H/L L/H 切换,LED
                              态显示切换“ AimingLED 准灯(绿)
供电电源                  24 V DC ± 25 %,残留纹波 500 mV
耗电                        0.3 W
操作温度                  0 ~70 °C
存储温度                  –20 ~70 °C
重量                        450 g
尺寸                        螺纹 M40 × 1.5, 长度 125 mm
外壳                        不锈钢,带插头
防护等级                  IP 65 (符合 DIN EN 60529 DIN 40050)
CE 认证                  符合 EU 规则
供货范围                 DG48N, 操作手册,2 个安装螺母,5m5芯连接电缆,其它电缆长度按要求定制。

光学系数

光学系数 290 (聚焦点 a = 290 mm 测量距离), 光圈 ∅ D = 11.8 mm
测量距离 a [mm] 0 100 200 290 400 500 600 800 1000 1500 2000 4000
测量视场 M [mm]
DG48N (200~1000°C) 11.8 9.3 6.8 6.6 10.7 16.3 21.9 33.2 44.4 72.5 101.0 213.0
DG48N (250~1300°C) 11.8 8.8 5.7 3.0 8.6 13.7 18.8 29.0 39.2 65.0 90.0 192.0
DG48N (350~1800°C) 11.8 8.2 4.7 1.5 6.5 11.1 15.7 24.9 34.1 57.0 80.0 172.0
光学系数 650 (聚焦点 a = 650 mm 测量距离), 光圈 ∅ D = 10.8 mm
测量距离 a [mm] 0 100 200 300 400 500 650 800 1000 1500 2000 4000
测量光斑直径 M [mm]
DG48N (200~1000°C) 10.8 10.7 10.6 10.4 10.3 10.2 10.0 14.8 21.2 37.2 53.0 117.0
DG48N (250~1300°C) 10.8 10.1 9.5 8.8 8.2 7.5 6.5 10.5 15.8 29.1 42.0 96.0
DG48N (350~1800°C) 10.8 9.7 8.6 7.4 6.3 5.2 3.5 6.8 11.2 22.2 33.0 77.0
光学系数 2000 (聚焦点 a = 2000 mm 测量距离), 光圈 ∅ D = 10.6 mm
测量距离 a [mm] 0 100 200 300 400 500 650 800 1000 1500 2000 4000
测量光斑直径 M [mm]
DG48N (200~1000°C) 10.6 11.6 12.5 13.5 14.5 15.5 16.9 18.4 20.0 25.2 30.0 71.0
DG48N (250~1300°C) 10.6 11.1 11.6 12.1 12.6 13.0 13.7 14.4 15.3 17.7 20.0 41.0
DG48N (350~1800°C) 10.6 10.6 10.6 10.5 10.5 10.5 10.4 10.4 10.3 10.2 10.0 21.0



附件 DG48N红外开关附件组合

德国DIAS红外测温仪软件:

1、PYROSOFT SPOT软件

2、PYROSOFT Spot  Pro专业版软件
