透过火焰测温红外测温仪DT40F
规格：DT40F
单位：台
浏览次数：6915
性能标签：
穿透火焰测温的红外测温仪DT0F , 二线制, 波长3.9 μm , 测温范围300~1300°C , 400~1400 °C , 500~2500 °C,
产品详细描述
主要特征：
- 二线制红外测温仪
- 透过或穿透火焰测温
- 只测量火焰后面物体的温度，不测量火焰温度
主要应用点：
- 钢铁、玻璃和陶瓷、热加工工业
- 造纸和包装工业
- 各类窑炉测温应用
- 化工、金属加工行业
- 食品行业、热焊接加工等
主要性能：
| 穿透火焰测温的红外测温仪DT40F，带USB通信接口 | |||||
| 型号 | DT40F | ||||
| 温度范围 | 300~1300 °C | ||||
| 400~1400 °C | |||||
| 500~2500℃ | |||||
| 光谱范围 | 3.9 μm | ||||
| 光纤探头 | 不是 | ||||
| 光学镜头 | 固定焦距，最小可测直径为2mm | ||||
| 距离系数 | 40 : 1或 50 : 1 | ||||
| 测量误差 | 1.0% | ||||
| 重复精度 | 0.5% | ||||
| 响应时间 | 60ms | ||||
| 发射率 | 0.200~1.000 | ||||
| 存储方式 | 最大值 /最小值存储 | ||||
| 输出信号 | 4~20 mA,温度线性 | ||||
| 通信接口 | 电隔离USB通信接口,用于调整参数和数据传输、无需供电 | ||||
| 瞄准方式 | 绿色LED瞄准灯或红色激光瞄准 (附件) | ||||
| 软件 | Windows.下软件PYROSOFT Spot，具有独特的Excel报表输出功能和Word报告功能 | ||||
| 可调参数 | 通过通信接口和软件可调 (发射率,响应时间,温度单位℃或 °F,存储方式,子测温范围) | ||||
| 供电电源 | 24 V DC ± 25 % ;和12V~30VDC (瞄准灯) | ||||
| 操作温度 | 0 ℃ ~70 ℃ (红外测温仪),可达250 ℃ (光纤电缆和光纤探头) | ||||
| 外壳和尺寸 | 不锈钢外壳，带3针或5针插头连接器，螺纹M40x1.5，长125mm，安全等级IP65 | ||||
| 机械附件、电气附件、光学附件 | |||
| 连接电缆 | 长度: 2m, 5m, 10m, 15m, 20m, 25 m 或 30 m | ||
| USB连接电缆 | 1.8m屏蔽电缆 | ||
| 供电电源 | 24 VDC, 0.6 A | ||
| 安装支架 | 固定式 或 可调式 | ||
| 空气吹扫器 | 不锈钢，空气压力0.1~0.5bar,无油 | ||
| 水冷套 | 带集成空气吹扫器和安装支架 | ||
| 真空法兰 | KF16，带氟化钙窗口 | ||
| 激光瞄准灯 | 适配器 | ||
参见：40系列机械附件安装组合
|
光学系数V、VI、VII、VIII |
||||||||
| 光学系数V (聚焦点在a=100mm测量距离) | ||||||||
| 测量距离a(mm) | 0 | 50 | 100 | 150 | 200 | 250 | 300 | |
| 测量光斑直径M(mm) | ||||||||
| DT 40L、DT 44L | 15.0 | 8.5 | 2.0 | 10.5 | 19.0 | 27.5 | 36.0 | |
| DT 40F、DT 44F | 15.0 | 8.0 | 2.5 | 11.3 | 20.0 | 28.8 | 37.5 | |
| DT 40G、DT 44G | 15.0 | 8.0 | 2.5 | 11.3 | 20.0 | 28.8 | 37.5 | |
| 光学系数VI (聚焦点在a=300mm测量距离) | ||||||||
| 测量距离a(mm) | 0 | 100 | 200 | 300 | 400 | 500 | 600 | |
| 测量光斑直径M(mm) | ||||||||
| DT 40L、DT 44L | 15.0 | 12.0 | 9.0 | 6.0 | 13.0 | 20.0 | 27.0 | |
| DT 40F、DT 44G | 15.0 | 12.0 | 9.0 | 6.0 | 13.0 | 20.0 | 27.0 | |
| DT 40G、DT 44G | 15.0 | 12.0 | 9.0 | 6.0 | 13.0 | 20.0 | 27.0 | |
| 光学系数VII (聚焦点在a=800mm测量距离) | ||||||||
| 测量距离a(mm) | 0 | 200 | 400 | 600 | 800 | 1000 | 1200 | |
| 测量光斑直径M(mm) | ||||||||
| DT 40L、DT 44L | 15.0 | 15.3 | 15.5 | 15.8 | 16.0 | 23.8 | 31.5 | |
| DT 40F、DT 44G | 15.0 | 15.3 | 15.5 | 15.8 | 16.0 | 23.8 | 31.5 | |
| DT 40G、DT 44G | 15.0 | 15.3 | 15.5 | 15.8 | 16.0 | 23.8 | 31.5 | |
| 光学系数VIII (聚焦点在a=1200mm测量距离) | ||||||||
| 测量距离a(mm) | 0 | 100 | 300 | 600 | 900 | 1200 | 1500 | |
| 测量光斑直径M(mm) | ||||||||
| DT 40L、DT 44L | 15.0 | 15.0 | 16.5 | 18.8 | 21.0 | 24.0 | 33.8 | |
| DT 40F、DT 44G | 15.0 | 15.0 | 16.5 | 18.8 | 21.0 | 24.0 | 33.8 | |
| DT 40G、DT 44G | 15.0 | 15.0 | 16.5 | 18.8 | 21.0 | 24.0 | 33.8 | |
软件：
1. 红外测温仪参数设置和数据记录软件：PYROSOFT Spot
2. 红外测温仪参数设置、数据记录、联网专业版软件：PYROSOFT Spot Pro
参数设置和显示用手持式编程器

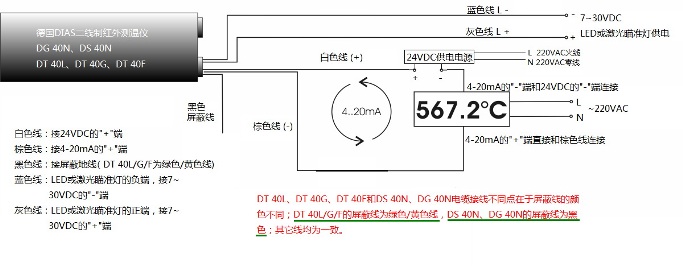

DT40F接线示意图：
