P3 系列膜片压力表

规格:

单位:P3系列膜片式压力表

浏览次数:1641

性能标签:

P3 系列膜片压力表, 压力范围0 - 40 mbar ~ 0 – 25,000 mbar


0


产品详细描述


描述

P3 系列压力表有一个膜片压力传感元件。
附着到膜片上的杆杆移动刻度盘上的指针。
接触介质部件也可用不锈钢。

应用

用于工业液态和气态介质的压力测量。有开口法兰时,甚至可以测量结晶时和高粘度的介质。

标准型

刻度盘尺寸: 100, 160 mm
压力范围 (EN 837-3/5) : 0 - 40 mbar ~0 – 25,000 mbar
过压安全性: 1.3 倍满刻度

材料

刻度盘和指针: 铝
外壳 :不锈钢 AISI 304 (1.4301)
接触介质部件:不锈钢 AISI 316Ti (1.4571)
窗口: 安全玻璃
密封: FPM (Viton)
温度:介质(不锈钢型) -20°C ~ +100°C;调节温度 +20°C
温度偏差: < 1.6% 满刻度/20°C
精度 (EN 837-3/6): 1.6 级
过程连接 (EN 837-3/7.3): NG 100 1/2” BSP外螺纹, NG 160 1/2” BSP外螺纹.
防护等级(EN 60529) :IP 54 及更高
重量: 约 1.0 - 7.5 kg 依赖于型号

可选

材料

接触介质部件: 耐热钢材
法兰涂层: 按要求提供
窗口: 仪表用玻璃塑料, 丙酸玻璃
填充液: 甘油  > 40 mbar (仅适用于 2.5 级)
节流阀: 节流螺杆
特殊连接: 法兰符合DIN/ANSI
特殊材料: 外壳, 指针和内部零部件
过压安全性: 10x FS (最大 40bar)
特殊刻度: 按要求提供

其它可选

可调指针, 最大指针, 无硅, 氧气清洁, 特殊安装, 差压


底部连接, 法兰ø100 / 160



尺寸

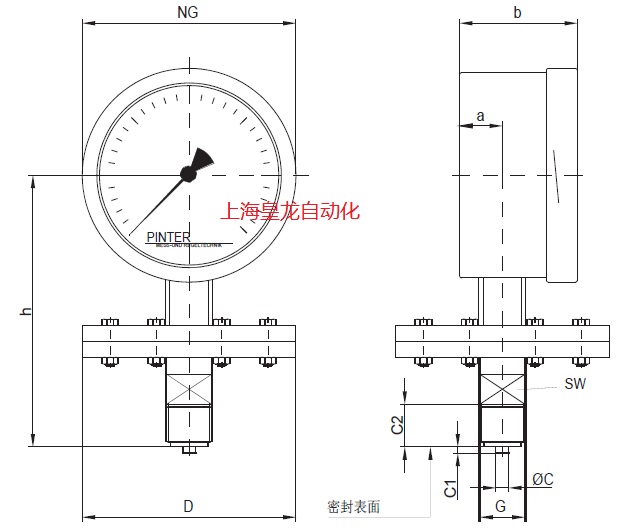

德国Pinter测控技术公司 P3系列膜片式压力表安装尺寸图

刻度盘尺寸 (NG) a b øc c1 c2 G h SW
100 20 55 6 3 20 G1/2B 127 22
160 20 55 6 3 20 G1/2B 156 22



法兰
100 mm 100
160 mm 160
