P1TM(P313)系列带传感器的压力表



规格: P1TM系列
单位:
浏览次数: 1499
性能标签: P1TM系列带传感器的压力表, 压力范围: -1...0 ~ -1 ~ +15bar, 0 - 0,6 ~ 0 - 400bar



0
P1TM(P313)系列带传感器的压力表

在线购买

产品详细

带传感器的压力 P1TM 系列特别设计用于自动化工厂,在这些工厂里,过程压力常用来控制过程或者因为需要存储起来这些压力值。

该压力表结合了一个基于波登管的测量系统和另外的压阻温度补偿的压力传感器,测量系统的精度为 1.0 级(EN 837-1/6),压力传感器的精度为满刻度(FS)的 0.5%。

大而易读的刻度盘标称尺寸为 100mm,可以为工厂操作人员指示实际过程压力。为此,无需任何能源,所以即使在损坏情况下,机械指示器依然能工作。

该集成式压力传感器提供一个和被测过程压力成正比的电气信号。4~20mA 二线制系统由一个 24V 直流电压供电,易于继承到中央控制仪表系统中去。这二个测量系统各自独立工作。如果一个测量系统失灵,另外一个测量系统依然可以正常工作。

较小的不锈钢外壳带安全薄玻璃可以节省很多空间,尤其是靠墙安装时。由于 P1TM 的二合一,在测量点的过程连接只需要安装一次,

无需安装二次。从而尤其是在法兰连接或特殊材料连接时,可以大大节省费用。

根据应用, 接触介质部件可以是不锈钢, 带可选的化学密封 (请参见产品目录 "化学密封") ,该化学密封由钽、哈氏合金、金或其他PTFE 涂层材料。适合所有通常标准, 如 DIN / ANSI 法兰, 卡紧连接, 卫生连接 DIN11851 或安装进 Varivent@同轴外壳。

当用于高温介质,所有仪器都应该配备冷却元件。有了冷却元件,就能形成无数可能的型号样式,适合任何应用。

P1TM系列压力表与一个波登管压力传感元件,另外还有1个压阻、温度补偿型压力传感器。
接触介质部件也可用不锈钢。

应用

用于液体和非结晶气体、粘度不高的介质的工业压力测量。

标准型


刻度盘尺寸:100 mm
压力范围 (EN 837-1/5) :-1...0 ~ -1 ~ +15bar,0 - 0,6 ~ 0 - 400bar
过压安全性: 1.3倍满刻度

材料


刻度盘和指针 : 铝
外壳: 不锈钢AISI 304 (1.4301)
接触介质部件:  不锈钢AISI 316Ti (1.4571)
窗口:  安全玻璃
温度: 介质(不锈钢型) -20°C ~ +100°C
调节温度:  +20°C
温度偏差:  < 1.0%满刻度/20°C
精度 (EN 837-1/6): 波登管元件 1.0级;压力传感器 0.5%满刻度
过程连接 (EN 837-1/7.3) : 1/2” BSP外螺纹
电气连接:  7芯插头

电气数据

模拟信号供电:  14 - 28 VDC
输出信号:  4~20mA
防护等级(EN 60529):  IP 54

可选

窗口:  工业玻璃, 塑料, 丙酸玻璃
填充液:  石蜡凡士林油
节流阀:  节流螺杆
特殊连接:  NPT, UNF
特殊材料:  外壳, 指针和内部零部件
特殊刻度:  按要求提供
切换接触器:  按要求提供

其它可选

可调指针, 最大指针, 阻尼轴, 无硅树脂, 氧气清洁, 特殊安装, 防爆


尺寸

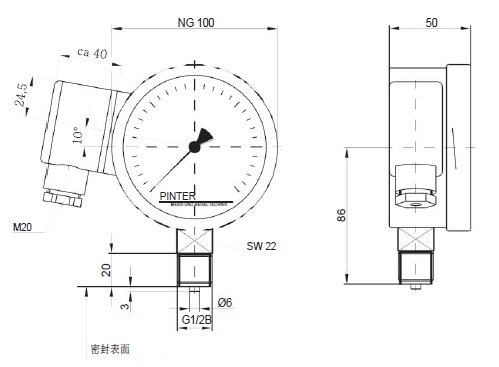

P1TM压力表尺寸图

电气连接

用于 4~20mA 输出信号的型号


P1TM压力表电气接线
