Indusens系列压力变送器电气连接



规格: INDUSENS电气连接
单位:
浏览次数: 1371
性能标签: Indusens系列压力变送器电气连接



分享到: 更多
Indusens系列压力变送器电气连接

在线购买

产品详细



电气连接及尺寸

INDUSENS压力变送器电气连接

电气连接 ISO 4400插头尺寸


INDUSENS压力变送器电气连接ISO 4400插头尺寸

电气连接 M12插头尺寸



INDUSENS压力变送器电气连接M12插头尺寸

连接电缆

INDUSENS压力变送器连接电缆尺寸

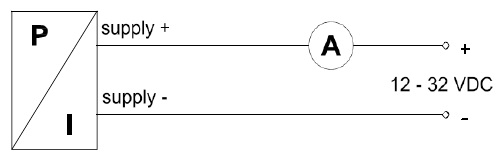

二线制接线图


INDUSENS压力变送器二线制接线图

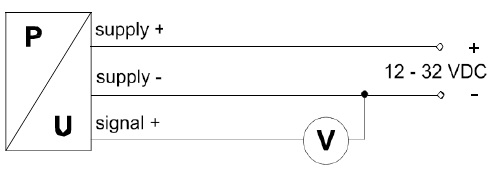

三线制接线图

INDUSENS压力变送器三线制接线图



系统 连接 插头ISO4400 插头
M12
电缆
二线制 供电 + 1 1 白色
供电 - 2 2 棕色
接地 接地 4 黄色/绿色
三线制 供电 + 1 1 白色
供电 - 2 2 棕色
信号 + 3 3 绿色
接地 接地 4 黄色/绿色
