DT4L小探头红外测温仪

规格:DT4L

单位:

浏览次数:1827

性能标签:

DT4L小探头红外测温仪, –40~1000°C, 0~1000°C, 带继电器输入和输出


0


产品详细描述








小探头 低价格 红外测温仪







高亮度温度显示即使很远也清晰可辨。





小探头可以用在很难接近的地点测量物体温度。









特征



• 测温范围:–40~1000 °C
• 输出信号:0/4 ~ 20 mA线性, 可切换
• 通信接口:RS-485
• 带2路光电继电器输出/输入,无电势
• 小探头,最小可测目标Φ6mm
• 显示和组态键区



典型应用区域:



• 造纸和包装
• 回转窑
• 玻璃和陶瓷
• 食品工业
• 化工



技术数据





技术数据
型号 DT 4L DT4L(耐高温型传感头)
测温范围   –40 ~1000 °C  0 ~1000 °C
传感头电缆长度 2.5 m、5m、15m
光谱范围  8 µm ~ 14 µm
固定光学系数 20:1
内部数字处理  数字式
发射率 ε  0.200~1.000, 可调 (出厂设定 1.000)
测量误差  1 % 测量值(°C)或 1 K
重复精度 0.5 %测量值(°C)或0.5 K
NETD < 0.1 K
子测温范围 在温度范围内可调, 最小跨度 50 °C
响应时间 (t95)  100 ms, 可调达 100 s
输出信号 0/4 ~ 20 mA, 可切换, 温度线性, 最大负荷 700 Ω @24 V
通信接口 RS-485 (电隔离), 半双工, 最大波特率 115 kBd, 数据协议 Modbus RTU
其他输入输出 用于删除最大存储值和最小存储值的输入, 2 路光学继电器切换输出, 无内势, 60VDC/42VAC,500 mA)
数据存储 最小值、最大值
控制 温度显示, 调整参数的按键和显示器
可调参数 发射率, 透过率, 响应时间, 存储方式, 模拟输出, 子测温范围, 环温补偿, 输出方式切换, 地址,
  波特率, , 温度范围选择°C 或 °F
供电 24VDC± 25 %, 残留纹波 500mV
功耗 约 2 W
操作温度 传感头: 0~125 °C, 电子盒: 0~70 °C 耐高温型传感头: 0~180°C;电子盒: 0~70°C
存储温度 –20 ~ 70 °C
防护等级 IP65 (DIN EN 60529, DIN40050)
重量  约 500 g
尺寸  约 110 mm × 80 mm × 40 mm (电子盒)
CE 认证 符合 欧盟规则
测试规则  EN 55 011: 1998
供货范围 带光学探头的 DT 4L, 电子盒, 操作手册, 检测单, PYROSPOT Spot 软件



 三星电子现场应用

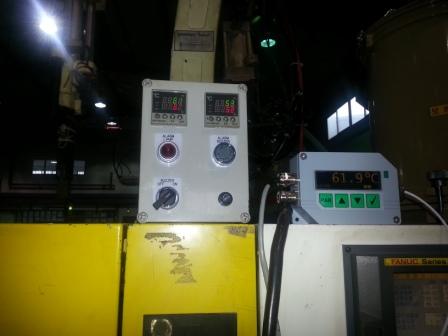

德国DIAS小探头红外测温仪DT4L在电子行业的应用图片1

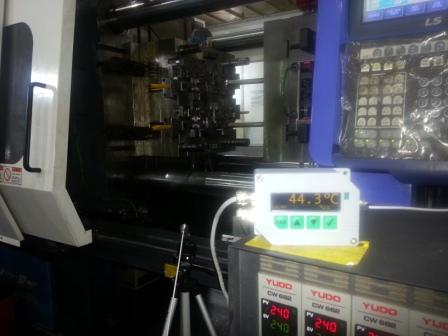

德国DIAS小探头红外测温仪DT4L在电子行业的应用图片2



 电子盒内部接线和设置:





24V 供电电源 +24VDC IN2 功能输入2
0V 供电电源 0VDC 0V 功能输入馈线进
PE 电势地, 屏蔽线 D– D– RS485
I + +  模拟输出0/4~20 mA D+ D+ RS485
I –   模拟输出0/4~20 mA GND GND RS485
R11 数字输出继电器1 针脚1, 最大60VDC/42VACeff 500mA D– D– RS485
R12 数字输出继电器1 针脚2, 最大60VDC/42VACeff 500mA D+ D+ RS485
R21 数字输出继电器2 针脚1, 最大60VDC/42VACeff 500mA GND GND RS485
R22 数字输出继电器2 针脚2, 最大60VDC/42VACeff 500mA
24V + 功能输入馈线进 NTC gb 温度探测器, 黄色(内部探测器探头)
IN1 功能输入1, 删除存储的数据 NTC gn 温度探测器, 绿色(内部探测器探头)
0V 功能输入馈线进 DET br 探测器探头, 探测器信号 (–), 棕色
24V + 功能输入馈线进 DET ws 探测器探头, 探测器信号 (+), 白色
