PV640LC , 长波红外热成像仪 , PYROVIEW 640L Compact

规格:PYROVIEW 640L Compact,测温范围:–20°C~500°C;可选扩充到1200°C

单位:

浏览次数:2685

性能标签:

PYROVIEW 640L Compact+ , 高像素低温红外热像仪 , 红外相机 , 测温范围–20°C~500°C , 可选扩充到1200°C , 波长8~14μm


0


产品详细描述







长波(8~14微米) ; 高像素(640*480像素)



PYROVIEW 640L Compact







特征





• 测温范围:–20°C~500°C;可选扩充到1200°C

• 帧频:50Hz

• 非制冷红外热辐射计,640×480像素

• 手动调焦,电动调焦

• 不同视场角的镜头

• 通过Gigabit以太网实时采集和传输数据(最大50Hz)

• 可选无计算机独立工作

• 触发测量

• 报警和阈值监视

• 较大的动态范围、16位A/D转换

• 二年质保期

• 客户系统解决方案,可带修正的硬件配置和软件

• 无需美国出口证书

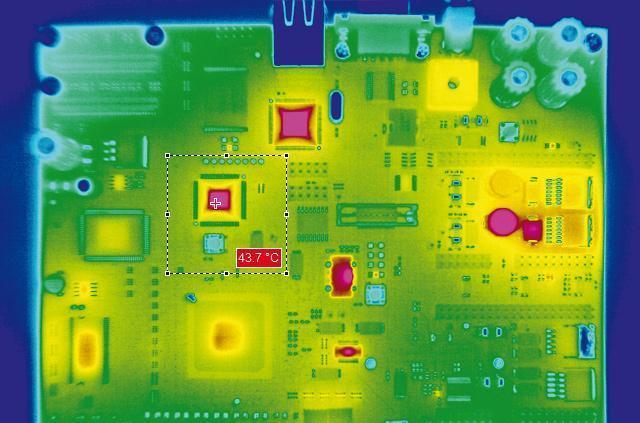

德国DIAS红外公司,PYROVIEW640L Compact, 拍摄的印刷电路板热像图

PYROVIEW640L Compact, 拍摄的印刷电路板热像图







  PYROVIEW 640L变电所热图像

 PYROVIEW 640L变电所热图像





软 件





PYROSOFT软件适合Windows®下使用,有浏览版Viewer、Compact版、专业版Professional、适合用户

开发环境的DAQ版、基本版Basic、适合参与控制的控制版Control;该系列软件功能强大,允许用户记

录、存贮、浏览测量数据和热像图,允许用户操纵和控制热像仪。主要特征如下:


• 实时数据记录

• 分区定义、报警监视、阈值监视

• 趋势分析

• 数据输出(正文、位图、视频格式)

• 通过PROFIBUS总线、模拟量和数字量输入/输出、其它类接口进行过程控制。


用户可以通过编程接口(Windows®-DLL) 编程,用于用户的系统集成。







 性能指标



技术数据
型号 PYROVIEW 640L Compact
测温范围  范围1:        -20~120°C
范围2:            0~500°C
 可选
范围1:        -20~120°C
范围2:            0~500°C
范围3:     300~1200°C
像素 640 x 480
探测器 非制冷红外热辐射计阵列
视场角 30°×23°, 测量距离>20 cm, 空间分辨率1.0mrad
60°×47°, 测量距离>20 cm, 空间分辨率1.8mrad
18°×14°, 测量距离>1.5 m, 空间分辨率0.5mrad
调焦方式 手动调焦 电动调焦
测量误差 2 K (测量温度< 100°C) 2% 测量值(°C)
NETD 0.08K (30°C, 50Hz, 范围1)
测量频率 50Hz
响应时间 40ms
通信接口 千兆以太网(实时, 最大50Hz)
数字输入 2路电隔离输入(触发)
数字输出 2路电隔离输出(报警)
接头 圆形插头HR10A (12, 操作电压, 数字输入和输出), 圆形插座M12A (以太网)
供电电源 12V~36VDC,一般10VA
重量 1.6 kg
外壳 铝制紧凑型外壳IP54
尺寸 85mm(W)×175mm(L)×107mm(H)
存贮温度 IP54外壳: –10~50°C ;   IP65外壳: –25~150°C
运行温度 –20~70°C, 最大相对湿度95%
软件 Windows ®下控制和成像软件PYROSOFT, 软件也可以按照要求定制
