PYROVIEW 380系列 , 红外热成像仪

规格:PYROVIEW 380 Compact系列

单位:

浏览次数:2376

性能标签:

PYROVIEW 380 Compact系列 , 红外热像仪 , 温度范围 -40~2500℃(分型号分段) , 波长8~14μm , 3~5μm , 4.8~5.2μm , 3.9μm


0


产品详细描述






本系列除PYROVIEW 380L Compact+、PYROVIEW 380L Protection外,



其它型号于2014年10月全部停产;



全部型号像素改为640*480,价格有所调整,请咨询我们







特 征




• 在-40~2500℃的温度范围内以不同的光谱范围精密测量温度;
• 帧 频:50Hz或8.3Hz
• 紧凑型外壳 (到IP54防护等级)
• 手动调焦,电动调焦、视频输出可选
• 非制冷微型热辐射仪,384×288像素像素
• 带不同视场角的镜头
• 通过快速以太网进行实时数据采集
• 可选无需计算机的热像仪单机运行模式
• 可触发测量
• 报警监视和阈值监视
• 较大的动态测量法为,16位A/D转换大大增加转换精度
• 可定制带修正软件和硬件的系统解决方案
• 无需美国出口证书


备注:

1、测量频率50Hz,进口需要德国商务部出口证书;
2、测量频率8Hz,可直接进口,无需任何出口证书。



应 用



PYROVIEW compact紧凑型系列红外热像仪具备很高的热分辨率和很高的空间分辨率,提供物体的2维在线式非接触式温度测量和热像图。所有型号都是特别为在固定安装应用中长期使用而设计的。


对于一般性使用,使用光谱范围为8μm~14μm和3μm~5μm。对于玻璃行业可使用4.8μm~5.2μm的光谱范围,对冶金或有色金属行业,可使用3μm~5μm的光谱范围,穿透火焰测量可用3.9μm,这些光谱范围也可用于其它用途。



软 件



PYROSOFT软件适合Windows®下使用,有浏览版Viewer、Compact版、专业版Professional、适合用户开发环境的DAQ版、基本版Basic、适合参与控制的控制版Control;该系列软件功能强大,允许用户记录、存贮、浏览测量数据和热像图,允许用户操纵和控制热像仪。

主要特征如下:


• 实时数据记录
• 分区定义、报警监视、阈值监视
• 趋势分析
• 数据输出(正文、位图、视频格式)
• 通过PROFIBUS总线、模拟量和数字量输入/输出、其它类接口进行过程控制。
用户可以通过编程接口(Windows®-DLL) 编程,用于用户的系统集成。



型号和温度范围 (其它温度范围可定制,请咨询我们c.jiang@dias-infrared.com )





主要型号和参数一览






光谱范围 测温范围 NETD 视场角
PYROVIEW 380L Compact  8-14μm 范围1:-40(20)-120°C 0.08K(30°C,50Hz) 30° × 23°
长波红外热成像仪   范围2:0-500°C   60° × 47°
        44° × 34°
多种温度范围   可选   22° × 16
7种视场角   范围1: -20-120°C   11° × 8°
    范围2: 100-700°C   7° × 5°
温度范围可以从-40°C开始       微距镜头60μm
    可选
    范围1: -40~500 °C
    范围2: -20~120°C

    可选
    范围1: -20-120°C
    范围2: 0-500°C(700°C)
    范围3: 300~1200°C

PYROVIEW 380M Compact 3-5μm 范围1: 100-300°C 0.5K(200°C,50Hz) 30° × 23°
中波红外热成像仪   范围2: 200-500°C   51° × 40°
        15° × 12°
6种温度范围   可选
3种视场角   范围1: 600~1500°C
    范围2: 1000-2500°C

    可选
    只有1个范围: 300~800 °C

    可选
    范围1: 100~500 °C
    范围2: 300~950 °C

    可选
    范围1: 200~500°C
    范围2: 400~900°C
    范围3: 600-2500°C

    可选
    范围1: 200~500°C
    范围2: 400~900°C
    范围3: 600-2200°C

PYROVIEW 380G Compact  4.8-5.2μm 范围1:200-500°C 1K(300°C,50Hz) 30° × 23°
玻璃表面测温成像   范围2:400-1250°C   51° × 40°
        15° × 12°
3种温度范围   可选
3种视场角   600~1800°C

    可选
    600~2000°C

    可选
    600~2500°C

PYROVIEW 380F Compact  3.9μm 600-1250°C 1K(600°C,50Hz) 30° × 23°
透过火焰测温成像     51° × 40°
4种温度范围   600~1800°C   15° × 12°
3种视场角
    600~2000°C

    600~2500°C




共同特征和性能






测量误差 2K(测量值<100℃时)或测量值(单位℃)的2%
测量频率 内部50Hz;可选50Hz,25Hz,12.5Hz……
响应时间 内部40ms;可选:2 / 测量频率
信号输出接口 快速以太网或可选CameraLink(实时,最大50Hz);电隔离数字输入(触发用)和
  数字输出(报警用) (640L compact Gigabit以太网,速度更快)
调焦功能 手动调焦,电动调焦可选
供电 18V~36VDC,5VA
重量 ~1.6kg
保护箱 防护等级可达IP54可选防护等级IP65标准保护箱带1/4〞三角螺杆安装支架;
  可选:全天候保护箱和全倾斜安装架
操作温度 -10~50℃
存放条件 温度-20~70℃;相对湿度最大95%
软件 Windows下控制和成像软件PYROSOFT;可按照客户要求定制
特别说明 1、每个红外热像仪型号都可以进行温度扩展,具体扩展温度范围请咨询我们。
  2、每个红外热像仪型号都可以采用微距镜头、显微镜头以及其它广角镜头。



德国DIAS红外热成像仪专用软件:






免费版PYROSOFT Compact



专业版PYROSOFT Professional



自动化行业软件PYROSOFT  Automation



软件开发包(SDK) PYROSOFT DAQ






不同防护等级外壳:







防护等级IP54的PYROVIEW红外热成像仪

防护等级IP54的PYROVIEW系列红外热成像仪

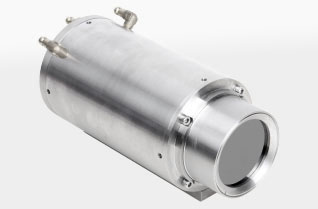

德国DIAS红外公司防护等级IP65的PYROVIEW系列红外热成像仪

德国DIAS红外公司防护等级IP65的PYROVIEW系列红外热成像仪







 本网站资料大多是准确的,最新产品资料以产品说明书和操作手册为准。产品图片可能与实际有差别,请以实物为准。
