德国DIAS玻璃专用型红外测温仪一览

规格：DT10G, DT44G, DT40G, DT42G, DT4G, , 超薄玻璃专用型DT40U

单位：台

浏览次数：4965

性能标签：

德国DIAS, 玻璃专用型红外测温仪一览, DT10G , DT44G , DT40G , DT42G , DT4G , 测温范围 100 ~ 1300°C , 200~1400°C , 500~2500°C , 超薄玻璃专用型红外测温仪 DT40U , 测温范围300~1100°C

产品详细描述

玻璃专用型红外测温仪

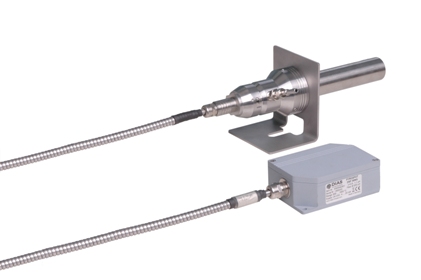

 1、DSF30NG、DSF34NG玻璃专用型光纤式红外测温仪，测温范围600~1800°C

常用于浮法玻璃的玻璃熔窑、器皿玻璃的玻璃窑炉、投料机

2、集成式玻璃专用型红外测温仪型号及性能指标一览

常用于：锡槽（成形工段）、退火工段

技术数据
型号	DT10G	DT44G	DT40G	DT42G	DT4G
测温范围	150~1400°C	100~1300°C	100~1300°C	100~1300°C	200 ~1400 °C
	500~2500°C	200~1400°C *	200~1400°C *	500~2500°C *	500 ~1400 °C
		500~2500°C *	500~2500°C *
特征	精度高、四线制	精度高、四线制	常用、二线制	常用、二线制	小探头、四线制
子测温范围	在测温范围内可调, 最小跨度50°C
光谱范围	5μm	5µm	5.14µm	5.14µm	5 µm
光学系数	可变焦距	100,300,800,1200		300, 800	固定焦距
距离系数	约100:1	50:1	50:1	50:1	20:1
测量误差1	0.6%测量值或1°C3	0.6%测量值或1 K	1.0%测量值或1 K
重复精度1	0.3%测量值或0.5°C3	0.3%测量值或0.5 K	0.5%测量值或0.5K
NETD2	0.2°C	0.1°C	0.1°C	0.1°C
响应时间(t95)	100ms, 可调达100s	10ms,  可调, 达100 s	60ms, 可调,达100 s	0.1s~100s (出厂设定100ms)	100 ms, 可调达100 s
发射率	0.200~1.000	0.200~1.000	0.200~1.000	0.20~1.00 (出厂设定1.000)	0.200~1.000 (出厂设定 1.000)
存储方式	最小值和最大值存储,通过通信接口可调
输出信号	0/4~20 mA,线性, 最大负荷700Ω		4~20mA, 线性,最大负荷600Ω	4~20mA, 线性,最大负荷500Ω	0/4~20mA,  最大负荷700Ω
通信接口	电隔离RS485,半双工,最大115 kBd,Modbus MTU		电隔离 USB 通信接口	无	同DT10G
瞄准方式	激光、透镜瞄准	无或可选外置激光瞄准灯, * 可选内置LED瞄准灯		无瞄准或可选外置激光瞄准灯	无
软件	Windows®下PYROSOFT Spot,可选PYROSOFT Spot Pro
可调参数	发射率、响应时间、温度单位°C或°F,、存储方式、子测温范围、环温补偿等			发射率	同DT10G
用户控制	发射率和瞄准按钮、显示器	无		发射率	温度显示, 调整参数按键和显示器
供电电源	24 VDC ± 25%	24VDC±25 %, 残留纹波 500 mV,  瞄准灯: 7~30VDC, < 200 mW			24VDC± 25 %
功耗	最大1.5 W	最大1.5 W	最大0.6 W (无瞄准灯)		约 2 W
运行温度	0~70°C	0~70°C	0~70°C	0~70°C	传感头0~125 °C, 电子盒0~70 °C
存储温度	–20~70°C	–20~70°C	–20~70°C	–20~70°C	–20 ~ 70 °C
重量	约 500 g	约 450g	约 450g	约 450g	约 500 g
尺寸	54mmx54mmx170 mm	螺纹M40x1.5, 长度 125mm			约110mm×80mm×40mm
外壳	铝制, 方形,带插座	不锈钢,带插座			不锈钢
测试规则	EN 55 011:1998, limit class A
防护等级	IP65 符合 DIN EN 60529 和 DIN 40050
CE认证	遵守EU规则(EN 50 011)
供货范围	红外测温仪探头(DT10G/DT44G/DT40G/DT42G/DT4G),安装螺母, 操作手册, 检测单,  软件PYROSOFT Spot, 无连接电缆(请单独订货)
1 技术指标经过黑体炉标定, T环温 = 23°C, t95 = 1 s; 2 噪声等温差;  3.取最大值; 4 DT4G带2路继电器输入输出, 探头电缆2.5m或5m

3、低温(<100°C)时采用长波红外测温仪来测量，设置发射率为0.85

可用型号

DT40L：-40~1000°C

DT42L：-40~1000°C

DT4L  ：-40~1000°C

DT44L：-40~1000°C

 4、超薄玻璃专用型红外测温仪  DT40U 、DT54U

              德国DIAS红外公司鉴于目前玻璃生产中的超薄玻璃生产线逐步增多，普通4.8~5.2微米的玻璃专用型

红外测温仪在实际超薄玻璃测温中误差偏大，于是研发了用于超薄玻璃测温的红外测温仪DT40U, 完善了

玻璃测温的红外测温仪体系。

技术数据
型号	DT 40U
测温范围	300~1100°C
特征	二线制、超薄玻璃专用型
子测温范围	在测温范围内可调, 最小跨度50°C
光学系数	100,300,800,1200
距离系数	50:1
测量误差1	1.0%测量值或1 K
重复精度1	0.5%测量值或0.5K
NETD2	0.1°C
响应时间(t95)	60ms, 可调达100s
发射率	0.200~1.000
存储方式	最小值和最大值存储,通过通信接口可调
输出信号	4~20mA, 线性,最大负荷600Ω
通信接口	电隔离 USB 通信接口
瞄准方式	无或可选外置激光瞄准灯, * 可选内置LED瞄准灯
软件	Windows®下PYROSOFT Spot,可选PYROSOFT Spot Pro
可调参数	发射率、响应时间、温度单位°C或°F,、存储方式、子测温范围、环温补偿等
供电电源	24VDC±25 %, 残留纹波 500 mV,  瞄准灯: 7~30VDC, < 200 mW
功耗	最大0.6 W (无瞄准灯)
运行温度	0~70°C
存储温度	–20~70°C
重量	约 450g
尺寸	螺纹M40x1.5, 长度 125mm
外壳	不锈钢,带插座
测试规则	EN 55 011:1998, limit class A
防护等级	IP65 符合 DIN EN 60529 和 DIN 40050
CE认证	遵守EU规则(EN 50 011)
供货范围	红外测温仪探头DT40U,安装螺母, 操作手册, 检测单,  软件PYROSOFT Spot, 无连接电缆(请单独订货)
1 技术指标经过黑体炉标定, T环温 = 23°C, t95 = 1 s; 2 噪声等温差;  3.取最大值;

 另一款超薄专用型红外测温仪DT54U

用于超薄玻璃(<1mm)的玻璃专用型红外测温仪

1. 低价格、二线制玻璃专用型红外测温仪DT40U(300~1100°C)

2. 超薄玻璃专用型红外测温仪DT54U(350~1200°C)

用于厚玻璃(>1mm)的玻璃专用型红外测温仪

1. 常用二线制玻璃专用型红外测温仪DT40G(100~2500°C)
2. 低价格、二线制玻璃专用型红外测温仪DT42G(100~2500°C)

3. 四线制玻璃专用型红外测温仪DT44G(100~2500°C)

4. 小探头、玻璃专用型红外测温仪DT4G

5. 高精度玻璃专用型红外测温仪DT54G(100~2500°C)

6. 高精度玻璃专用型红外测温仪DT56G(100~2500°C)

7. 高精度玻璃专用型红外测温仪DY10G(150~2500°C)

8. 玻璃窑炉用光纤红外测温仪DSF30NG,DSF34NG(600~1800°C)

德国DIAS玻璃专用型红外扫描热像仪：

1、超薄玻璃专用型红外扫描热像仪 ,  PYROLINE 256U  compact ,  测温范围150~800°C , 7.9微米

2、超薄玻璃专用型红外扫描热像仪 ,  PYROLINE 256U  protection ,  测温范围150~800°C , 7.9微米

3、PYROLINE 128G compact 或 compact+ (450~1250°C ，IP54) 玻璃专用型红外扫描热像仪

4、PYROLINE 256G compact 或 compact+  (450~1250°C ，IP54) 玻璃专用型红外扫描热像仪

5、PYROLINE 128GS compact 或 compact+  (250~800°C ，IP54) 玻璃专用型红外扫描热像仪

6、PYROLINE 128G protection (450~1250°C ，IP65) 玻璃专用型红外扫描热像仪

7、PYROLINE 256G protection (450~1250°C ，IP65) 玻璃专用型红外扫描热像仪

8、PYROLINE 128GS protection (250~800°C ，IP65) 玻璃专用型红外扫描热像仪

德国DIAS玻璃专用型二维红外热像仪及系统

1. 玻璃专用型红外热成像仪PYROVIEW 640G compact+ (IP54 , 200~2500°C)

2. 玻璃专用型红外热成像仪PYROVIEW 640G protection(IP65 , 200~2500°C)

3. 带探针的玻璃窑炉红外热成像仪集成系统PYROINC 640G (600~1800°C)

德国DIAS红外扫描热像仪和红外热像仪常用软件

1、简易版软件PYROSOFT compact

2、专业版软件PYROSOFT Professional

3、带输入/输出的专业版软件PYROSOFT Professional IO

4、自动化控制软件PYROSOFT Automation

5、多台红外扫描热像仪软件PYROSOFT MultiCam (可达8台)

6、多台红外扫描热像仪自动化控制软件 PYROSOFT Automation SC

7、集成商软件开发包SDK : PYROSOFT DAQ
