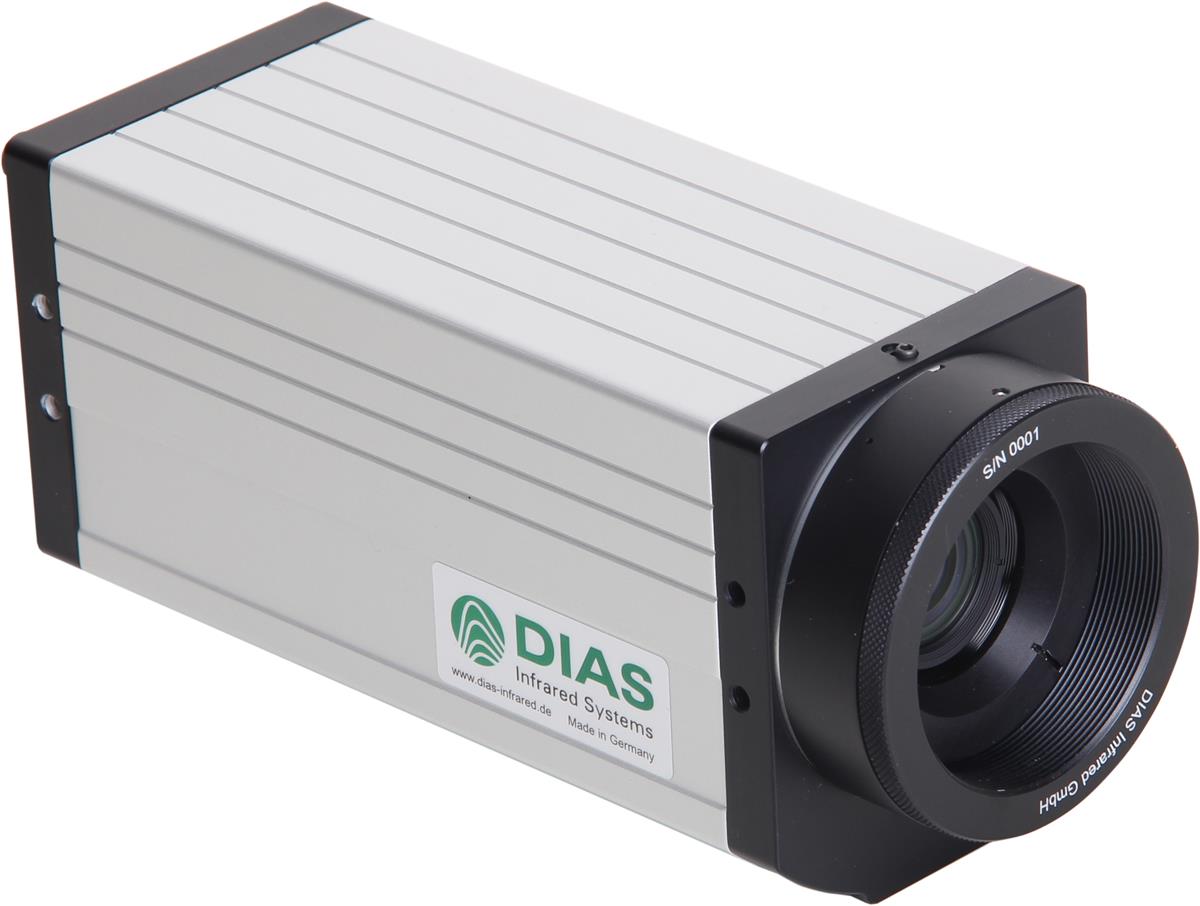

激光用短波红外热像仪 PYROVIEW 768N compact+ 及热图像视频

规格:PYROVIEW 768N compact+ , 带激光抑制器

单位:

浏览次数:2775

性能标签:

激光焊接测温成像用短波红外热像仪 , PYROVIEW 768N compact+ , 可携带不同波长的激光抑制器 , 测温范围800~1800°C , 800~2200°C , 1200~3000°C , 激光焊接热图像视频


0


产品详细描述


主要特征:

  • 激光用短波红外热像仪
  • PYROVIEW 768N compact+
  • 对不同激光波长,可携带不同波长的激光抑制器
  • 测温范围:800~1800°C , 或 800~2200°C , 或1200~3000°C

技术指标

技术数据
型号 激光用PYROVIEW  768N compact+
光谱范围 0.8 ~ 1.1 μm
温度范围 800~1800°C
可选800~2200°C
可选1200~3000°C
NETD   < 1 K (600 °C, 50 Hz)5
视场角 39° × 30°, 可选: 58° × 45°,  22° × 16° , 其它镜头按要求提供
传感器  高动态二维Si-CMOS阵列(768 × 576 像素)
测量误差  1 % 测量值( °C , 目标温度< 1400 °C)
测量频率 50 Hz, 可选: 50 Hz, 25 Hz, 12.5 Hz, …
响应时间  40 ms , 可选: 2 / 测量频率
通信接口  千兆以太网(实时, 50Hz), 电隔离数字输入(触发用)和电隔离数字输出(报警用)
连接端子 圆形插座HR10A (12供电电源数字输入和数字输出)
圆形插座M12A (以太网
供电电源 12~36 VDC, 一般10VA
重量 1.6 kg
外壳 铝制紧凑型外壳IP54
65 mm (L) × 160 mm (W) × 79 mm (H) (不带镜头和连接端子时)
热像仪操作温度 –10~50 °C
存储条件  存储条件  –20~70 °C, 相对湿度最大95%
软件 软件 Windows®下控制和成像软件PYROSOFT,用户可定制解决方案
供货范围  红外热成像仪PYROVIEW 768N, 标定证书操作手册, PYROSOFT软件

激光焊接热图像

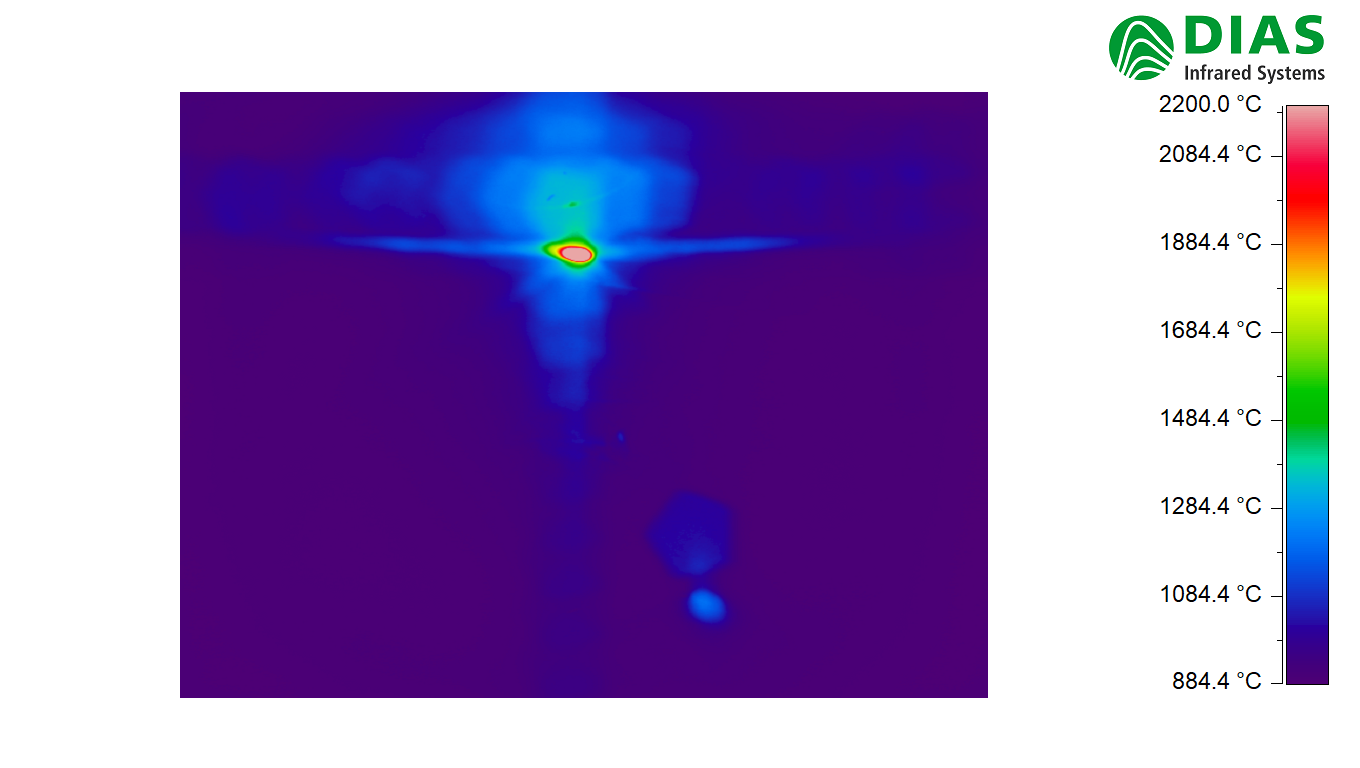

激光焊接熔池热图像 | 德国DIAS红外热像仪 | PYROVIEW 768N

激光焊接熔池热图像

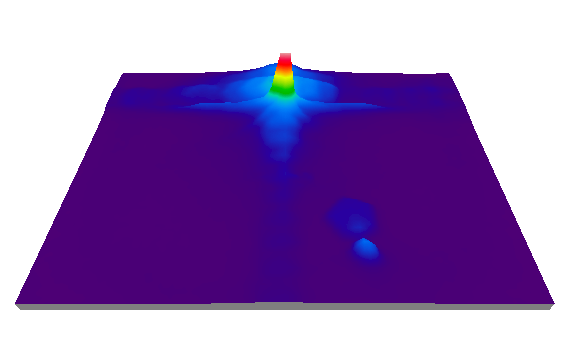

激光焊接熔池3D热图像 | 德国DIAS红外热像仪 | PYROVIEW 768N

激光焊接熔池3D热图像





常用激光波长

激光器名称 介质 光频数 波长λ(nm)
He-Cd 气体 紫外光 3250
N2 气体 紫外光 3371
Kr 气体 紫外光 35073564
Ar 气体 紫外光 35113638
He-Cd 气体 可见光 44165378
Ar 气体 可见光 45795145
Kr 气体 可见光 46196764
Xe 气体 可见光 46036271
Ar-Kr 气体 可见光 46756764
He-Ne 气体 可见光 6328
红宝石Cr3+ 固体 可见光 6943
Kr 气体 红外光 75307990
CaAlAs 固体(半导体) 红外光 8500
CaAs 固体(半导体) 红外光 9040
Nd 固体 红外光 10600
Nd/YAG(掺钕的钇铝石榴石) 固体 红外光 10600
He-Ne 气体 红外光 1150033900
CO2 气体 红外光 10600
H2O 气体 红外光 11800
HCN 气体 红外光 33700



硅和激光专用型红外测温仪相关产品:

1、硅和激光专用型红外测温仪DGA10N、DGA10NV(400-3000°C)

2、硅和激光专用型光纤红外测温仪DGAF11N(350-2500°C)

3、低价格激光专用型集成式红外测温仪DG40N(500-3000°C)

4、高精度双色红外测温仪DGR10N(300-3750°C)

5、高精度双色光纤红外测温仪DGRF11N(300-3750°C)

激光专用型红外热像仪相关产品:

     激光专用型红外热像仪PYROVIEW 768N(800-3000°C)

德国DIAS所有短波红外热像仪可以穿透玻璃测温成像

1. 高精度PYROVIEW 512N Compact+(IP54,60Hz), 测温范围600~3000°C

2高精度PYROVIEW768N Compact+(IP54,50Hz), 测温范围600~3000°C

3. 低温、短波红外热像仪PYROVIEW 320N Compact+(IP54,100Hz), 测温范围250~1200°C

4. 高精度PYROVIEW 512N protection(IP65,60Hz), 测温范围600~3000°C

5高精度PYROVIEW768N protection(IP65,50Hz), 测温范围600~3000°C

6. 低温、短波红外热像仪PYROVIEW 320N protection(IP65,100Hz), 测温范围250~1200°C
7高温短波红外热像仪PYROVIEW 640N compact+(IP54, 25Hz),测温范围600~2500°C

德国DIAS红外热像仪专用操纵、显示和控制软件

0、FOV calculator德国DIAS红外热像仪视场角(FOV)计算软件

1、PYROSOFT Compact 免费版红外热像仪软件

2、PYROSOFT Professional专业版红外热像仪软件

3、PYROSOFT Professional I/O 单台红外热像仪、带控制输入输出(I/O)的专业版软件

4、PYROSOFT Automation单台红外热像仪、自动化控制软件

5、PYROSOFT Automation SC最多6台红外热像仪、自动化控制软件

6、PYROSOFT MultiCam 最多8台红外热像仪监视及控制软件

7、PYROSOFT FDS火焰检测控制系统软件(可达32台红外热像仪同时监控)

8、PYROSOFT DAQ系统集成商开发软件包SDK

9、PYROSOFT Client多台红外热像仪图像和报警软件

10、PYROSOFT Camzone单台DIAS红外热像仪独立运行时的分区软件
