规格:DG40N , 250-3000°C
单位:台
浏览次数:7218
性能标签:
二线制 , 短波红外测温仪DG40N , 测温范围250~3000°C , 波长1.5~1.8μm , 低价格激光专用型集成式红外测温仪DG40N(500-3000°C)
主要性能
• 数字二线制红外测温仪,超宽测温范围:250~3000°C
• 最小可测量的物体直径为1.2mm
• LED或激光瞄准
• 多种光谱范围
• 内置USB通信接口,可无供电操作
• 最大值存储
• 不锈钢外壳
• 增加激光抑制器,可以测量激光熔池(DG40N, 500~3000°C)
技术指标
技术数据 | |||||
型号 | DG40N | DG40N | DG40N | DG40N | |
测温范围 | 250~1300°C | 350~1800°C | 250~2000°C | 500~3000°C | |
子测温范围 | 在测温范围内可调, 最小跨度51°C | ||||
光谱范围 | 1.5~1.8µm | ||||
光学系数 | 四种固定光学系数 (型号 I, II, III和IV)或可变焦距,带石英玻璃保护窗口 | ||||
距离系数 | 100:1 | 200:1 | 200:1 | 200:1 | |
测量误差 | 0.5%测量值 (Tamb=23°C, ε=1, t95=1s) | ||||
重复精度 | 0.1%测量值 (Tamb=23°C, ε=1, t95=1s) | ||||
NETD1 | 0.1°C (Tamb=23°C, ε=1, t95=1s) | ||||
响应时间(t95) | 10ms,可调,可达100s | ||||
发射率 | 0.05~1.00, 可调 | ||||
存储方式 | 最大值存储, 可通过通信接口调整 | ||||
输出信号 | 4~20 mA, 线性温度 最大负荷: 700 Ω @ 24 V | ||||
通信接口 | 电隔离 USB 通信接口 | ||||
瞄准 | 内置绿色LED瞄准灯或红色激光瞄准灯 | ||||
软件 | Windows®下PYROSOFT Spot | ||||
可调参数 | 发射率, 响应时间, 温度单位°C或°F 存储方式, 子测温范围,可通过接口和软件调整 | ||||
供电电源 | 24 VDC ± 25%和12 V~30 VDC4 | ||||
功耗 | 最大0.6 W (无瞄准灯时) | ||||
运行温度 | 0~70°C | ||||
存储温度 | –20~70°C | ||||
重量 | 约 455 g | ||||
尺寸 | 螺纹M40x1.5, 长度 125mm | ||||
外壳 | 不锈钢,带插座和保护窗口 | ||||
防护等级 | IP 65 (DIN 40 050) | ||||
CE认证 | 遵守EU规则(EN 50 011) | ||||
供货范围 | PYROSPOT DG40N , 操作手册,检测单, Windows®下PYROSOFT Spot | ||||
(无连接电缆, 请单独订货) |
光学系数
光学系数(210、290、650、4000) | ||||||||
光学系数210 (光圈D=12.5mm) | 光斑尺寸M(mm) | |||||||
型号 | 测量距离 | 0 | 100 | 210 | 300 | 400 | 500 | 600 |
DG40N(250~1300°C) | 12.5 | 7.5 | 2.0 | 8.2 | 15.1 | 22.0 | 28.9 | |
DG40N(250~2000°C) | 12.5 | 7.5 | 2.0 | 8.2 | 15.1 | 22.0 | 28.9 | |
DG40N(350~1800°C) | 12.5 | 7,1 | 1.2 | 7.1 | 13.6 | 20.1 | 26.6 | |
光学系数290 (光圈D=11.8mm) | 光斑尺寸M(mm) | |||||||
型号 | 测量距离 | 0 | 100 | 200 | 290 | 400 | 500 | 600 |
DG40N(250~1300°C) | 11.8 | 8.8 | 5.7 | 3.0 | 8.6 | 13.7 | 18.8 | |
DG40N(250~2000°C) | 11.8 | 8.8 | 5.7 | 3.0 | 8.6 | 13.7 | 18.8 | |
DG40N(350~1800°C) | 11.8 | 8.2 | 4.7 | 1.5 | 6.5 | 11.1 | 15.7 | |
光学系数650 (光圈D=10.8mm) | 光斑尺寸M(mm) | |||||||
型号 | 测量距离 | 0 | 200 | 400 | 650 | 800 | 1000 | 1200 |
DG40N(250~1300°C) | 10.8 | 9.5 | 8.2 | 6.5 | 10.5 | 15.8 | 21.1 | |
DG40N(250~2000°C) | 10.8 | 9.5 | 8.2 | 6.5 | 10.5 | 15.8 | 21.1 | |
DG40N(350~1800°C) | 10.8 | 8.6 | 6.3 | 3.5 | 6.8 | 11.2 | 15.6 | |
光学系数4000 (光圈D=10.4mm) | 光斑尺寸M(mm) | |||||||
型号 | 测量距离 | 0 | 400 | 800 | 1600 | 2400 | 3200 | 4000 |
DG40N(250~1300°C) | 10.4 | 13.4 | 16.3 | 22.2 | 28.2 | 34.1 | 40.0 | |
DG40N(250~2000°C) | 10.4 | 13.4 | 16.3 | 22.2 | 28.2 | 34.1 | 40.0 | |
DG40N(350~1800°C) | 10.4 | 11.4 | 12.3 | 14.2 | 16.2 | 18.1 | 20.0 |
主要附件
机械附件、电气附件、光学附件 | |||
5芯连接电缆 | 长度: 2m, 5m, 10m, 15m, 20m, 25 m 或 30 m | ||
USB连接电缆 | 1.8m屏蔽电缆 | ||
供电电源 | 24 VDC, 0.6 A | ||
安装支架 | 固定式 或 可调式 | ||
空气吹扫器 | 不锈钢,空气压力0.1~0.5bar,无油 | ||
水冷套 | 不锈钢,带空气吹扫器 | ||
真空法兰 | KF16,带硒化锌窗口 | ||
激光瞄准灯 | 带螺纹 (仅适用于不带内置LED瞄准灯的红外测温仪) | ||
DHP 1040 | 红外测温仪用手持式编程器 | ||
激光抑制器 | 940nm或1064nm激光抑制器,用于DG40N、DS40N |

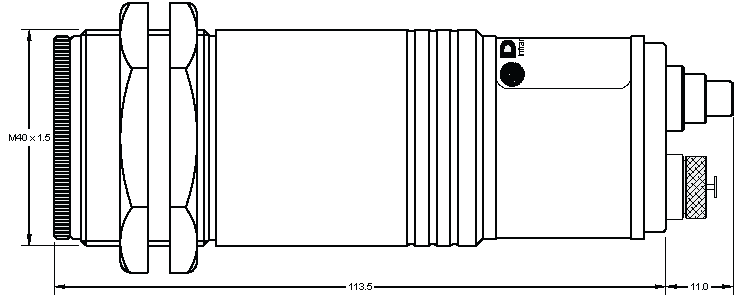

DG40N尺寸图(40系列尺寸图)
