DG47N可联网用短波红外测温仪, 250-2000°C
规格：DG47N可联网用短波红外测温仪, 250-2000°C
单位：
浏览次数：1093
性能标签：
DG47N可联网用短波红外测温仪, 250-2000°C, 最小可测光斑Φ1.2mm , LED灯瞄准, 激光瞄准灯
产品详细描述
可联网的短波红外测温仪DG47N系列
带以太网通信接口
内置网络服务器
网络上设置和调节红外测温仪参数
数据通信协议Modbus-TCP
- 数字式红外测温仪DG47N，测温范围：250-2000°C(分段)
- 多种光学系数；
- 固定焦距或可变焦距，最小可测光斑Φ1.2mm
- 通信接口：100MB以太网通信；Modbus-TCP，用于总线系统集成
- 内置LED瞄准灯或激光瞄准灯，可以精确地瞄准被测物体。
- 最大值存储
- 不锈钢外壳
- 最快响应时间为5ms(t95)，可用于快速运动的物体或过程测温。

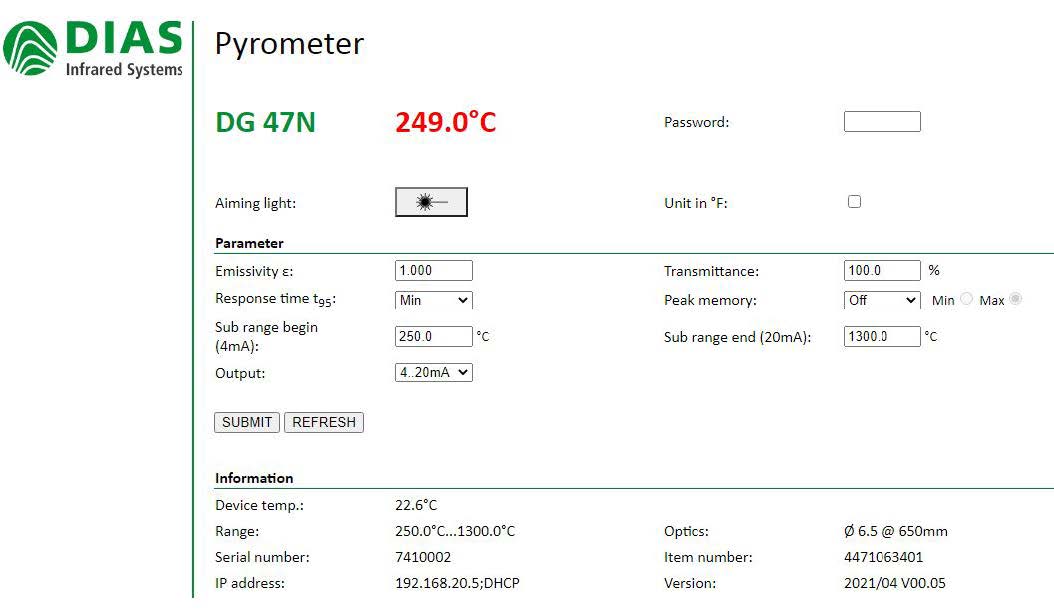

网络服务器上调整参数
技术数据
|
技术数据 |
||
|
型号 |
DG47N |
|
|
测温范围 (距离系数) |
250~1300°C (100:1) 250~2000°C (200:1) 350~1800°C (200:1) |
|
|
子测温范围 |
在测温范围内可调, 最小跨度50°C |
|
|
光谱范围 |
1.5~1.8µm |
|
|
光学系数 |
四种固定光学系数 (210, 290, 650和4000)或可变焦距,带石英玻璃保护窗口 |
|
|
测量误差 |
0.5%测量值+1K (Tamb=23°C, ε=1, t95=1s) |
|
|
重复精度 |
0.1%测量值+0.5K (Tamb=23°C, ε=1, t95=1s) |
|
|
NETD1 |
0.1K (Tamb=23°C, ε=1, t95=1s) |
|
|
响应时间(t95) |
5ms，可调，可达100s |
|
|
发射率 |
0.05~1.00, 可调 |
|
|
存储方式 |
最大值存储, 可通过通信接口调整 |
|
|
输出信号 |
0/4~20 mA, 通过软件调整,线性温度 最大负荷: 500 Ω |
|
|
通信接口 |
100MB以太网通信，网络服务器, 数据通信协议Modbus-TCP | |
|
瞄准 |
内置绿色LED瞄准灯或红色激光瞄准灯 |
|
|
软件 |
Windows®下PYROSOFT Spot |
|
|
可调参数 |
发射率, 响应时间, 温度单位°C或°F 存储方式, 子测温范围, 模拟输出方式, 可通过网络服务器或数据通信Modbus-TCP及软件调整 |
|
|
供电电源 |
24 VDC ± 25% |
|
|
功耗 |
最大1.5 W |
|
|
运行温度 |
0~70°C |
|
|
存储温度 |
–20~70°C |
|
|
重量 |
约 455 g |
|
|
尺寸 |
螺纹M40x1.5, 长度 125mm |
|
|
外壳 |
不锈钢，带插座和保护窗口 |
|
|
防护等级 |
IP 65 (DIN 40 050) |
|
|
CE认证 |
遵守EU规则(EN 50 011) |
|
|
供货范围 |
DG47N, 操作手册,检测单, Windows®下PYROSOFT Spot |
|
|
(无连接电缆、无以太网电缆, 请单独订货) |
||
|
机械附件、电气附件、光学附件 |
|
|
连接电缆12针 |
长度: 2m, 5m, 10m, 15m, 20m, 25 m 或 30 m |
|
通信接口 |
100MB以太网电缆，Modbus-TCP |
|
供电电源 |
24 VDC, 0.6 A |
|
安装支架 |
固定式或可调式 |
|
空气吹扫器 |
不锈钢，空气压力 0.1~0.5bar,无油 |
|
水冷套 |
带集成空气吹扫器和安装支架 |
|
真空法兰 |
KF16，带石英玻璃窗口 |
|
保护窗口 |
石英玻璃或蓝宝石玻璃 |
光学系数210、290、650、4000和可变焦距
|
光学系数210 (聚焦点在a=210mm测量距离) |
|||||||
|
测量距离a(mm) |
0 |
100 |
210 |
300 |
400 |
500 |
600 |
|
测量光斑直径M(mm) |
|
||||||
|
DG47N(250~1300°C) |
12.5 |
7.5 |
2 |
8.2 |
15.1 |
22 |
28.9 |
|
DG47N(250~2000°C) |
12.5 |
7.5 |
2 |
8.2 |
15.1 |
22 |
28.9 |
|
DG47N(350~1800°C) |
12.5 |
7.1 |
1.2 |
7.1 |
13.6 |
20.1 |
26.6 |
|
光学系数290 (聚焦点在a=290mm测量距离) |
|||||||
|
测量距离a(mm) |
0 |
100 |
200 |
290 |
400 |
500 |
600 |
|
测量光斑直径M(mm) |
|
||||||
|
DG47N(250~1300°C) |
11.8 |
8.8 |
5.7 |
3 |
8.6 |
13.7 |
18.8 |
|
DG47N(250~2000°C) |
11.8 |
8.8 |
5.7 |
3 |
8.6 |
13.7 |
18.8 |
|
DG47N(350~1800°C) |
11.8 |
8.2 |
4.7 |
1.5 |
6.5 |
11.1 |
15.7 |
|
光学系数650 (聚焦点在a=650mm测量距离) |
|||||||
|
测量距离a(mm) |
0 |
200 |
400 |
650 |
800 |
1000 |
1200 |
|
测量光斑直径M(mm) |
|
||||||
|
DG47N(250~1300°C) |
10.8 |
9.5 |
8.2 |
6.5 |
10.5 |
15.8 |
21.1 |
|
DG47N(250~2000°C) |
10.8 |
9.5 |
8.2 |
6.5 |
10.5 |
15.8 |
21.1 |
|
DG47N(350~1800°C) |
10.8 |
8.3 |
6.3 |
3.5 |
6.8 |
11.2 |
15.6 |
|
光学系数4000 (聚焦点在a=4000mm测量距离) |
|||||||
|
测量距离a(mm) |
0 |
400 |
800 |
1600 |
2400 |
3200 |
4000 |
|
测量光斑直径M(mm) |
|
||||||
|
DG47N(250~1300°C) |
10.4 |
13.4 |
16.3 |
22.2 |
28.2 |
34.1 |
40 |
|
DG47N(250~2000°C) |
10.4 |
13.4 |
16.3 |
22.2 |
28.2 |
34.1 |
40 |
|
DG47N(350~1800°C) |
10.4 |
11.4 |
12.3 |
14.2 |
16.2 |
18.1 |
20 |
|
可变焦距 |
|||||||
|
测量距离a(mm) |
0 |
300 |
400 |
500 |
600 |
700 |
800 |
|
测量光斑直径M(mm) |
|
||||||
|
DG47N(250~1300°C) |
10 |
3 |
4 |
5.2 |
6.5 |
7.5 |
8.6 |
|
DG47N(250~2000°C) |
10 |
3 |
4 |
5.2 |
6.5 |
7.5 |
8.6 |
|
DG47N(350~1800°C) |
10 |
1.5 |
2.1 |
2.6 |
3.5 |
4.5 |
5.5 |
德国DIAS红外DG系列红外测温仪对比一览表
集成式红外测温仪
1、方形、响应时间短(2ms)、就地显示器、多种瞄准方式的单色红外测温仪DG10N(200~2500°C，分段)
2、圆形、响应时间短(2ms)、电动调焦、就地显示器、多种瞄准方式的单色红外测温仪DG55N(200~2500°C，分段)
3、圆形、响应时间短(2ms)、就地显示器、多种瞄准方式的单色红外测温仪DG56N(200~2500°C，分段)
4、圆形、响应时间2ms、无就地显示器、激光或视频瞄准、单色红外测温仪DG54N(200~2500°C，分段)
5、圆形、响应时间5ms、无就地显示、LED或激光瞄准、单色红外测温仪DG44N(250~2500°C，分段)
6、圆形、响应时间5ms、无就地显示、LED或激光瞄准、单色红外测温仪DG47N(250~2500°C，分段)
7、圆形、响应时间10ms、无就地显示、LED或激光瞄准、二线制、单色红外测温仪DG40N(250~3000°C，分段)
8、低价格、圆形、响应时间10ms、无就地显示、激光瞄准、二线制、单色红外测温仪DG42N(250~1800°C，分段)
9、小探头、响应时间10ms、有就地显示、无瞄准、四线制、单色红外测温仪DG4N(600~2500°C，分段)
光纤式红外测温仪
1、2ms响应时间、四线制、光纤单色红外测温仪DGF11N(250~2500°C，分段)
2、10ms响应时间、二线制、低价格、光纤单色红外测温仪DGF40N(250~2500°C，分段)
3、5ms响应时间、四线制、低价格、光纤单色红外测温仪DGF44N(250~2500°C，分段)
4、5ms响应时间、四线制、低价、带联网的光纤单色红外测温仪DGF47N(250~2500°C，分段)
便携式红外测温仪
手持式、可视图像瞄准的红外测温仪DG80NV(200~2000°C，分段)
红外传递源
红外测温仪、红外热像仪标定用的传递源DG10Ncal(300~1800°C)
