DGF47N带联网的光纤红外测温仪, 250-2000°C
规格：DGF47N带联网的光纤红外测温仪, 250-2000°C
单位：
浏览次数：1109
性能标签：
DGF47N带联网的光纤红外测温仪, 250-2000°C, 带以太网通信接口, 内置网络服务器, 网络上设置和调节红外测温仪参数, 数据通信协议Modbus-TCP, 最小可测光斑Φ0.7mm
产品详细描述
联网的短波光纤红外测温仪DGF47N系列
带以太网通信接口
内置网络服务器
网络上设置和调节红外测温仪参数
数据通信协议Modbus-TCP
- 数字式红外测温仪DGF47N，测温范围：250-2000°C(分段)
- 多种光学系数；
- 固定焦距或可变焦距，最小可测光斑Φ0.7mm
- 通信接口：100MB以太网通信；Modbus-TCP，用于总线系统集成
- 内置LED瞄准灯或激光瞄准灯，可以精确地瞄准被测物体。
- 最大值存储
- 不锈钢外壳
- 最快响应时间为5ms(t95)，可用于快速运动的物体或过程测温。

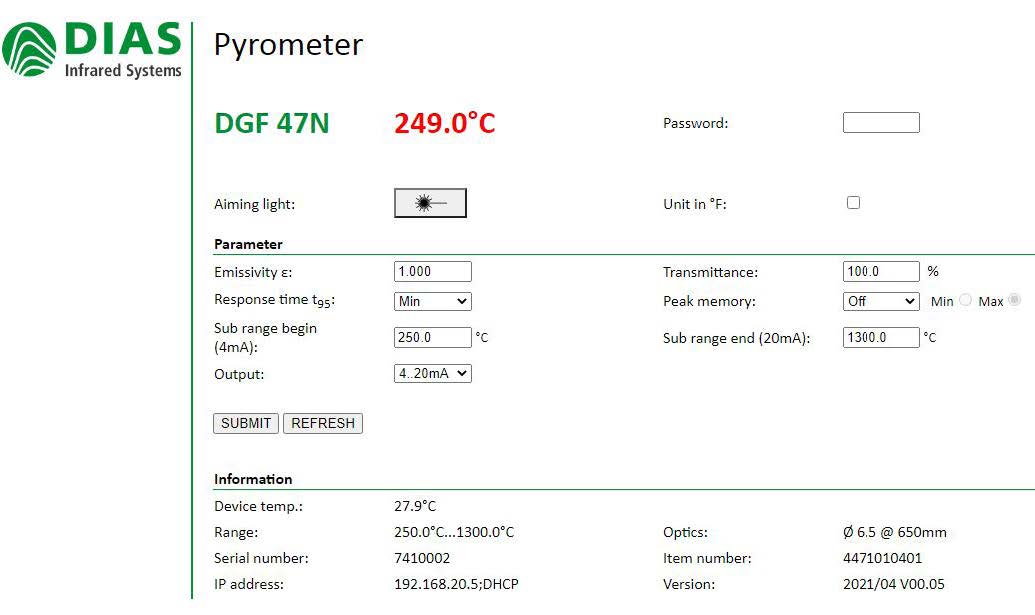

网络服务器上调整参数
技术数据
| 技术数据 | |||
| 型号 | DGF47N | DGF47N | DGF47N |
| 测温范围 | 250~1300°C | 350~1800°C | 250~2000°C |
| 子测温范围 | 在测温范围内可调, 最小跨度50°C | ||
| 光谱范围 | 1.5~1.8µm | ||
| 光学系数 | 光纤探头FOH II-65,FOH II-250, FOH I-100 , FOH A-150, FOH A-225, FOH F | ||
| 距离系数 | 100:1或200:1 | ||
| 测量误差 | 0.5%测量值 +1K (Tamb=23°C, ε=1, t95=1s) | ||
| 重复精度 | 0.1%测量值+0.5K (Tamb=23°C, ε=1, t95=1s) | ||
| NETD1 | 0.1K (Tamb=23°C, ε=1, t95=1s) | ||
| 响应时间(t95) | 5ms，可调，可达100s | ||
| 发射率 | 0.05~1.00, 可调, | ||
| 存储方式 | 最大值存储, 可通过通信接口调整 | ||
| 输出信号 | 0/4~20 mA, 通过软件调整,线性温度 最大负荷: 500 Ω | ||
| 通信接口 | 100MB以太网通讯接口，数据通信协议Modbus-TCP | ||
| 瞄准 | 内置绿色LED瞄准灯或红色激光瞄准灯 | ||
| 软件 | Windows®下PYROSOFT Spot | ||
| 可调参数 | 发射率, 响应时间, 温度单位°C或°F 存储方式, 子测温范围,可通过接口和软件调整 | ||
| 供电电源 | 24 VDC ± 25%和12 V~30 VDC4 | ||
| 功耗 | 最大1.5 W | ||
| 运行温度 | 0~70°C (电子转换)，光纤探头及光纤电缆：0~250°C，光纤电缆90°C弯曲时：0~150°C | ||
| 存储温度 | –20~70°C | ||
| 重量 | 约 450 g | ||
| 尺寸 | 螺纹M40x1.5, 长度 125mm | ||
| 外壳 | 不锈钢，带插座和保护窗口 | ||
| 防护等级 | IP 65 (DIN 40 050) | ||
| CE认证 | 遵守EU规则(EN 50 011) | ||
| 供货范围 | DGF47N, 操作手册,检测单, Windows®下PYROSOFT Spot ， | ||
| 无连接电缆, 无以太网电缆，无光缆和光学探头, 请单独订货 | |||
真空炉内放置光纤测温探头时：
需要增加光纤导通头，参见这里信息：真空炉光纤导通头
弯曲90°C的光纤电缆(耐温0~150°C)
机械附件、电气附件、光学附件
| 机械附件、电气附件、光学附件 | |
| 12针连接电缆 | 长度: 2m， 5m， 10m， 15m， 20m， 25m或30m |
| 通信接口 | 100MB以太网通信，数据通信协议Modbus-TCP |
| 光纤电缆 | 长度: 1.5， 2， 2.5， 5， 7.5， 10， 15， 20m |
| 供电电源 | 24 VDC， 0.6 A |
| 安装支架 | 固定式或可调式，用于红外测温仪 |
| 安装支架 | 用于光纤探头FOH II |
| FOH II吹扫器 | 不锈钢，空气压力0.1~0.5bar，无油 |
| FOH II直角镜 | 不锈钢，90° |
| FOH II保护窗口 | 石英玻璃或蓝宝石玻璃窗口 |
| 以太网电缆 | 长度5米, 10米, 15米 |
光学探头FOH-I和FOH-II
光学探头FOH II-65
测量距离a(mm)
0
65
85
110
150
200
240
300
型号和温度
测量光斑直径M(mm)
DGF47N(250~1300°C)
9
1.3
1.7
2.1
2.8
3.6
4.2
5
DGF47N(250~2000°C)
9
1.3
1.7
2.1
2.8
3.6
4.2
5
DGF47N(350~1800°C)
9
0.7
0.9
1.1
1.4
1.8
2.1
2.5
光学探头FOH II-250
测量距离a(mm)
0
250
300
400
600
800
1000
1500
2000
2500
型号和温度
测量光斑直径M(mm)
DGF47N(250~1300°C)
9
3
3.7
5
7.2
9.2
12
18
24
31
DGF47N(250~2000°C)
9
3
3.7
5
7.2
9.2
12
18
24
31
DGF47N(350~1800°C)
9
1.7
2.1
2.7
4.4
5.5
6.8
10
13
17
光学探头FOH I-100
测量距离a(mm)
0
100
130
165
225
300
500
700
1000
型号和温度
测量光斑直径M(mm)
DGF47N(250~1300°C)
6
1.8
2.2
2.8
4
5.5
9
13
18
DGF47N(250~2000°C)
6
1.8
2.2
2.8
4
5.5
9
13
18
DGF47N(350~1800°C)
6
0.9
1.1
1.4
2
2.7
4.5
6.5
9
光学探头FOH I和FOH II光缆
测温范围
光纤直径
铠装包层
DGF47N(250~1300°C)
400μm
不锈钢
DGF47N(250~2000°C)
400μm
不锈钢
DGF47N(350~1800°C)
200μm
不锈钢
DGF44N、DSF44N电子盒尺寸、光纤探头及尺寸
