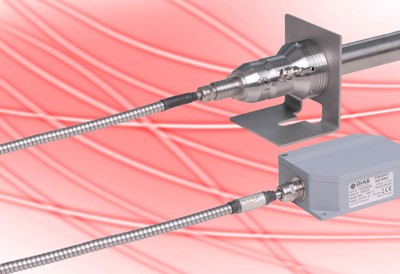

DSF34NG玻璃窑炉玻璃液红外测温仪

规格:DSF34NG

单位:

浏览次数:4399

性能标签:

DSF34NG玻璃窑炉红外测温仪 , 测温范围600-1800°C , 熔融玻璃红外测温仪


0


产品详细描述


 主要特点

  • 坚固耐用、耐高温
  • 玻璃行业用,温度范围可调
  • 单模光纤电缆,固定光学系数
  • 可快速安装或释放的吹扫器
  • 四线制红外测温仪,RS485通信接口
  • 测温范围:600-1800 °C

性能指标

型号  DSF34NG  四线制玻璃窑炉玻璃液红外测温仪
测温范围 600°C~1800°C
子测温范围 在测温范围内可调, 最小跨度51°C
光谱范围 0.8μm~1.1μm
光学系数 FOH-G , 光圈D = 11mm
距离系数 > 100: 1
测量误差 0.3 %测量值 (TU = 23 °C, ε = 1, t95 = 1s)
重复精度  0.1 %测量值 (TU = 23 °C, ε = 1, t95 = 1s)
NETD 0.1 °C (TU = 23 °C, ε = 1, t95 = 1 s)
响应时间 (t95) < 10 ms, 可调直到10 s
发射率 0.05~1.00, 可调
存储方式 最大值存储, 通过接口可调
输出 4-20mA, 线性温度, 最大负荷: 700 Ω@24 V
通信接口 电隔离RS485, 半双工, 电隔离
瞄准方式
软件  Windows.下软件 PYROSOFT Spot
可调参数 通过接口和软件可调整:发射率、响应时间、温度单位°C°F、存储值、子测温范围等
供电电源 24 V DC ± 25 % 24 V DC ± 25 %
电耗  最大0.6 W 最大1.5 W
运行温度 0°C~70 °C (红外测温仪电子盒 ),可达250 °C (光纤电缆和光学探头)
存贮温度 –20°C~70 °C
重量 600g (无光纤电缆和光纤探头 )
尺寸 110mm x 70mm x 30mm
外壳 铸造外壳
防护等级  IP 65 (DIN 40 050)
CE认证 符合EU规则(EN 50 011)
供货范围 DSF34NG,操作手册, 检测单, Windows下软件PYROSOFT Spot
  (连接电缆、光纤电缆、光纤探头, 请单独订货)

玻璃窑炉一般采用这样的安装:
DSF30/34NG玻璃行业用光纤红外测温仪带Inconel瞄准管的空气吹扫器 DSF30/34NG玻璃行业用光纤红外测温仪的空气吹扫器
带Inclonel瞄准管的30系列空气吹扫器和安装支架                  带空气吹扫器的30_34系列安装支架

安装组合     30、34系列红外测温仪附件安装组合及尺寸图

产品图片

 DSF30NG光纤探头

DSF30NG、DSF34NG光纤探头

DSF30NG红外测温仪数据线

DSF30NG、DSF34NG数据线

DSF30NG红外测温仪电子盒

 DSF30NG、DSF34NG电子盒

DSF30NG红外测温仪用光纤电缆

DSF30NG、DSF34NG光纤电缆

DSF30NG光纤红外测温仪安装支架和空气吹扫器

DSF30NG、DSF34NG安装支架和空气吹扫器



德国DIAS红外测温仪软件

红外测温仪软件PYROSOFT SPOT

专业版红外测温仪软件PYROSOFT Spot Pro

手持式编程器

德国DIAS红外测温仪手持式编程器DHP1040
